28. Datu plāksnīte (tostarp izstrādājuma identifikācijas

kods)

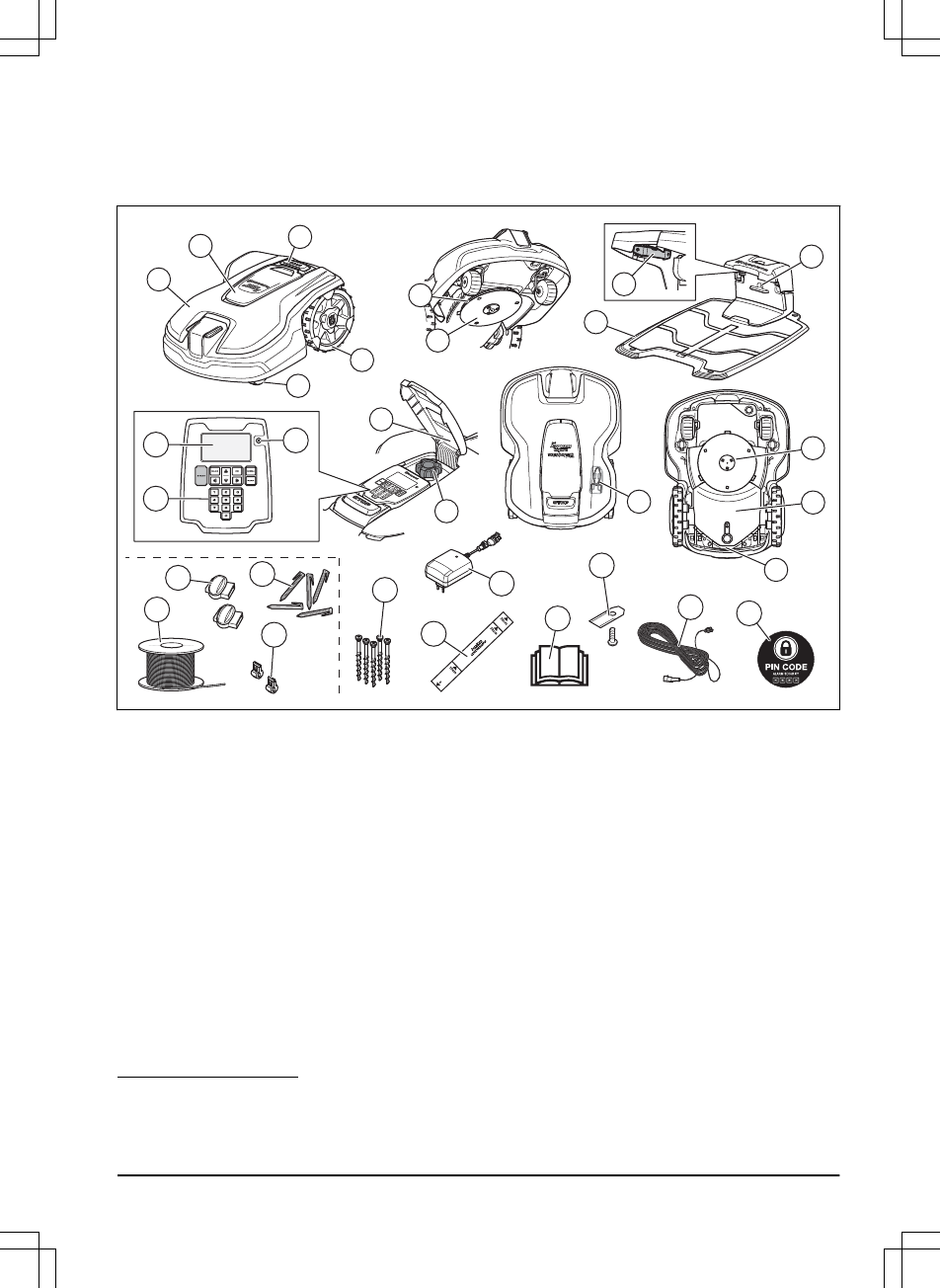

21.8 Pārskats par izstrādājumu Automower

®

 305

1

2

4

5

6

7

9

15

14

18

16

19

17

13

11

12

24

26

25

27

28

29

30

8

20

23

22

21

3

10

Cipari attēlā apzīmē tālāk minēto.
1.

Korpuss

2.

Zem pārsega atrodas tastatūra, displejs un

pļaušanas augstuma regulētājs

3.

Apturēšanas poga

4.

Aizmugurējie riteņi

5.

Priekšējie riteņi

6.

Asmeņu disks

7.

Aizsargplāksne

8.

Kontaktplāksnes

9.

LED indikators uzlādes stacijas un robežvada

darbības pārbaudei

10. Uzlādes stacija
11. Displejs
12. Tastatūra
13. Ieslēgšanas/izslēgšanas poga

14. Datu plāksnīte (tostarp izstrādājuma identifikācijas

kods)

15. Griešanas augstuma regulēšana
16. Apkopes instruments
17. Pļaušanas sistēma
18. Šasija ar elektroniku, akumulatoru un motoriem
19. Rokturis
20. Robežvada un virzošā vada loka vads

55

21. Loka vada savienojumi

56

22. Mietiņi

57

23. Loka vada savienotāji

58

24. Skrūves uzlādes stacijas nostiprināšanai
25. Barošanas bloks (izskats dažādos tirgos var

atšķirties)

26. Mērierīce robežvada uzstādīšanai (mērierīce ir

izņemta no kastes)

27. Lietotāja rokasgrāmata un īsais ceļvedis

55

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

56

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

57

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

58

Tā ir daļa no uzstādīšanas komplekta, kas jāiegādājas atsevišķi.

1418 - 007 - 17.09.2020

Ievads - 63
