24. Винты крепления зарядной станции
25. Источник питания (внешний вид может

отличаться в зависимости от страны)

26. Линейка для прокладки ограничительного

провода (линейка снимается с корпуса)

27. Руководство по эксплуатации и краткое

руководство

28. Дополнительные ножи
29. Кабель низкого напряжения
30. Наклейка с предупреждением

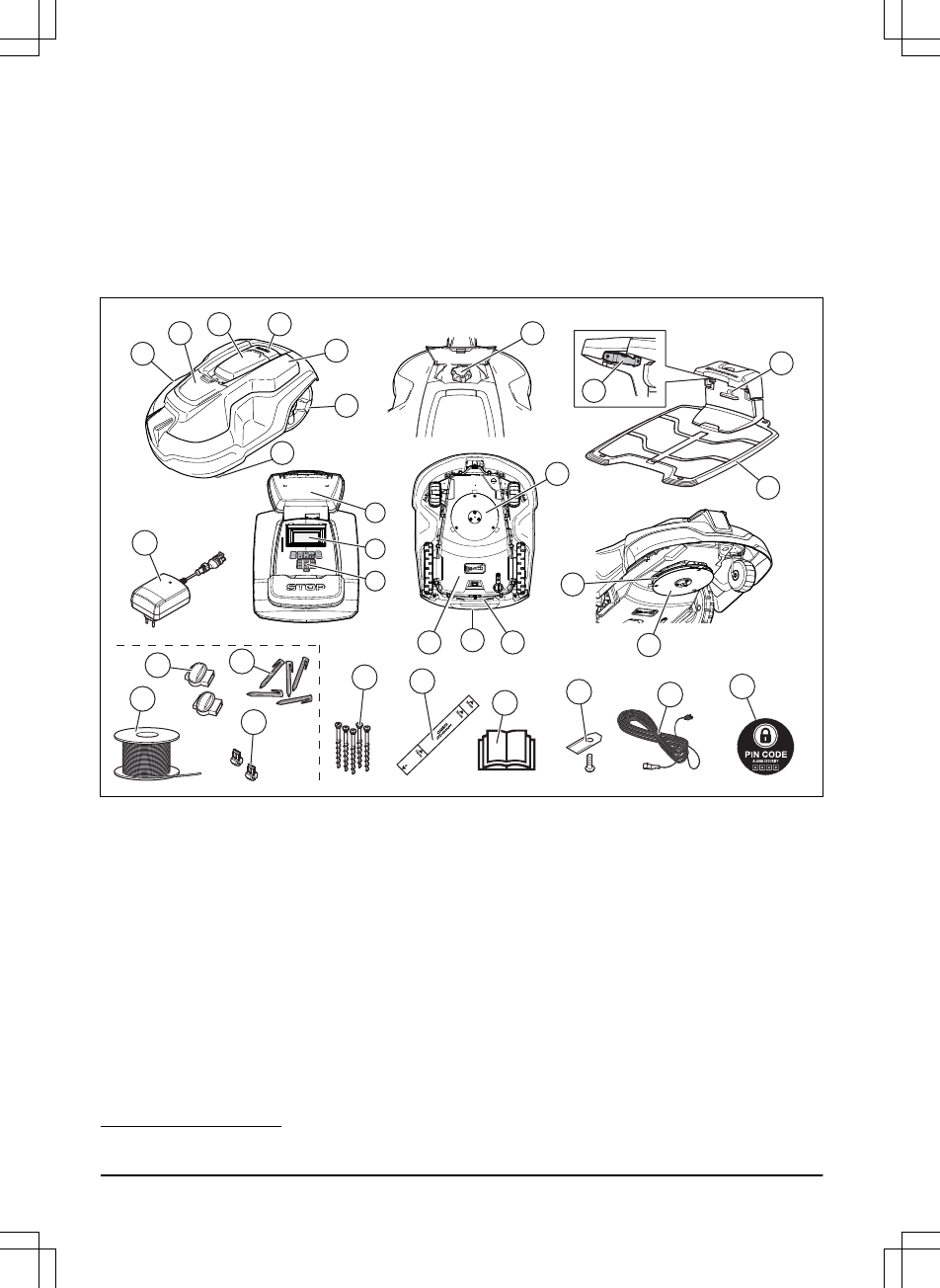

1.9 Обзор изделия Automower

®

 310/315/315X

1

12

13

14

2

3

4

5

6

9

8

11

15

10

18

16

17

22

20

19

21

25

26

27

23

28

29

30

31

7

24

Номера на рисунке соответствуют следующим

компонентам:
1.

Корпус

2.

Крышка регулятора высоты стрижки

3.

Крышка дисплея и клавиатуры

4.

Кнопка STOP

5.

Съемная крышка

6.

Задние колеса

7.

Передние колеса

8.

Регулятор высоты стрижки

9.

Контактные пластины

10. Светодиодный индикатор состояния зарядной

станции и ограничительного провода

11. Зарядная станция

12. Паспортная табличка (включая

идентификационный код изделия)

13. Дисплей
14. Клавиатура
15. Режущий механизм
16. Блок шасси с электронными компонентами,

аккумулятором и моторами

17. Рукоятка
18. Главный выключатель
19. Режущий диск
20. Защитная пластина
21. Источник питания (внешний вид может

отличаться в зависимости от страны)

22. Контурный провод для ограничения зоны

работы и направляющий провод

5

5

Входит в комплект для установки, который приобретается отдельно.
