15
1
3
2

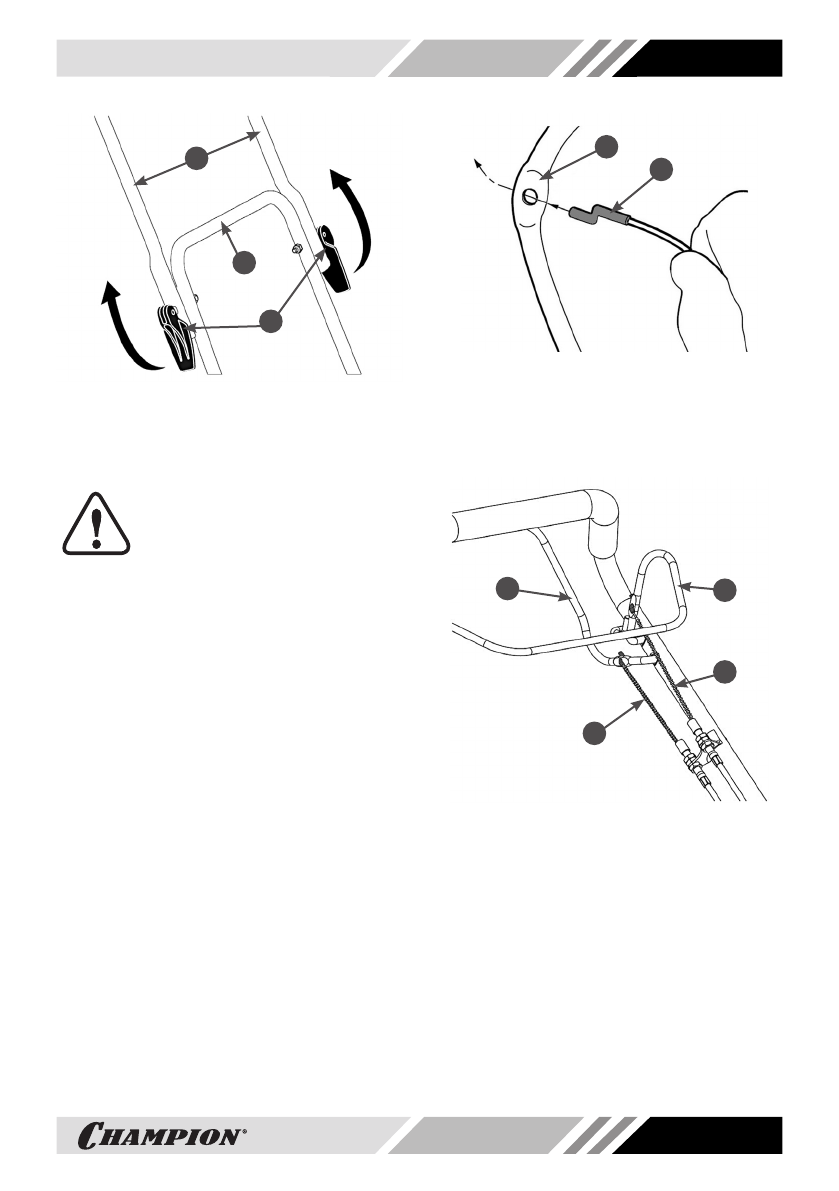

рис. 5 Крепление верхней части рабочей
рукоятки
1. Рукоятка рабочая верхняя часть
2. Рукоятка рабочая нижняя часть
3. Рычаг эксцентриковый
ПРИМЕЧАНИЕ!
Если после затягивания рыча
-
гов соединение верхней и ниж
-
ней частей рукоятки ненадёж
-
ное (имеется люфт) – затяните гайки
шпилек рычагов. Если при затягивании
рычагов требуется приложить значи
-
тельное усилие и возникает опасность
повреждения эксцентриковых рычагов –
ослабьте затяжку гаек шпилек рычагов.
6. Закрепите наконечники тросов оста
-
новки двигателя и включения приво
-
да хода в соответствующих рычагах.
Оболочки указанных тросов закре
-
плены на верхней части рукоятки,
верхний трос – трос остановки двига
-
теля, нижний трос – трос включения
привода хода. Вставьте Z-образные
наконечники тросов в отверстия на
соответствующих рычагах с внутрен
-
ней стороны рычагов. Для примера
на Рис. 6 показано крепление нако
-
нечника троса остановки двигателя.
1
2
рис. 6 Крепление троса остановки
двигателя
1. Рычаг остановки двигателя
2. Наконечник троса остановки двигателя
Правильная установка тросов после
сборки показана на Рис. 7.
1
3
4
2
рис. 7 Правильная установка тросов
1. Рычаг включения привода хода
2. Трос включения привода хода
3. Рычаг остановки двигателя
4. Трос остановки двигателя
7. Если работа газонокосилки в режиме
мульчирования не планируется – из
-
влеките заглушку для мульчирования
из деки газонокосилки. Для этого под
-
нимите заднюю крышку деки и извле
-
ките заглушку (Рис. 8). Если планиру
-
ется работа газонокосилки в режиме
мульчирования – заглушку не извле
-
кайте.
