9. СБорКа
КоМПЛеКТноСТЬ
Комплектность газонокосилки приведена
в Таблице 1.
ТаБЛиЦа 1. Комплектность газонокосилки
наименование
Кол-во
Газонокосилка
1 шт.
Руководство по эксплуатации
1 шт.
Рукоятка рабочая
1 шт.
Крепеж рабочей рукоятки
1 к-т
Травосборник
1 шт.
Заглушка для мульчирования*
1 шт.
(*) – Заглушка для мульчирования вставлена
в корпус деки
ВНИМАНИЕ!
Производитель
оставляет
за собой право без предвари
-
тельного уведомления вно
-
сить изменения в комплектность.
Газонокосилка поставляется в практиче
-
ски собранном состоянии.
Газонокосилка поставляется в практиче
-
ски собранном состоянии.
Для окончательной сборки газонокосил
-
ки:
1. Извлеките газонокосилку из коробки.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
2. Убедитесь, что содержимое упаковки
соответствует комплектности устрой
-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор
-
гующую организацию, где приобрели
устройство.

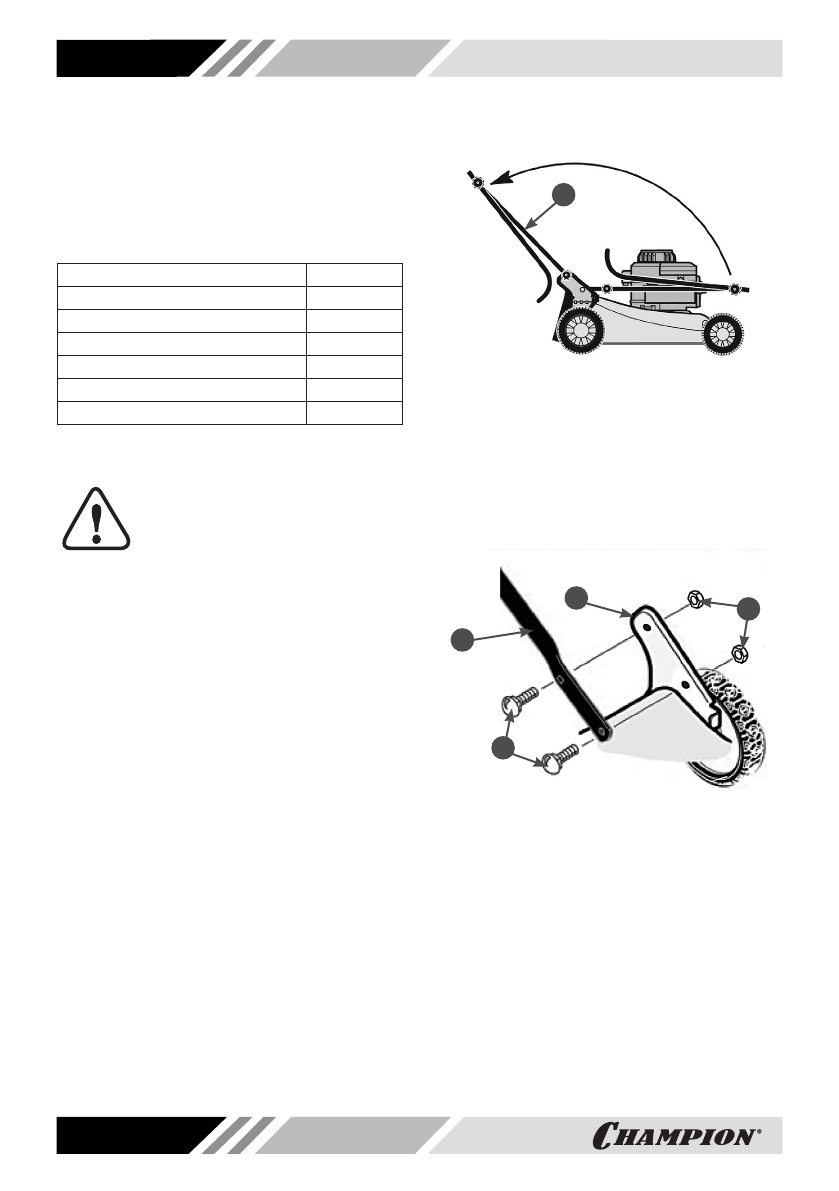

3. Установите нижнюю часть 1 рукоятки
в рабочее положение (Рис. 3).
1
рис. 3 Установка нижней части рукоятки
1. Рукоятка рабочая нижняя часть
4. Совместите отверстия на рукоятке 1 и
кронштейне 3, вставьте в образовав
-
шиеся отверстия болты 2 с квадрат
-
ным подголовком и закрутите гайки 4
(Рис. 4). Точно также установите дру
-
гую сторону нижней части рабочей
рукоятки.
1
3
4
2
рис. 4 Крепление нижней части рабочей
рукоятки
1. Рабочая рукоятка нижняя часть
2. Болт 3. Кронштейн 4. Гайка
5. Установите верхнюю часть рукоятки в
рабочее положение. Поднимите верх
-
нюю часть 1 рукоятки, выровняйте её
в одной плоскости с нижней частью 2,
затем затяните эксцентриковые ры
-
чаги 3 (Рис. 5).
