8. оСноВнЫе УЗЛЫ и орГанЫ
УПраВЛениЯ
Расположение основных узлов и органов управления показано на Рис. 1, 2.

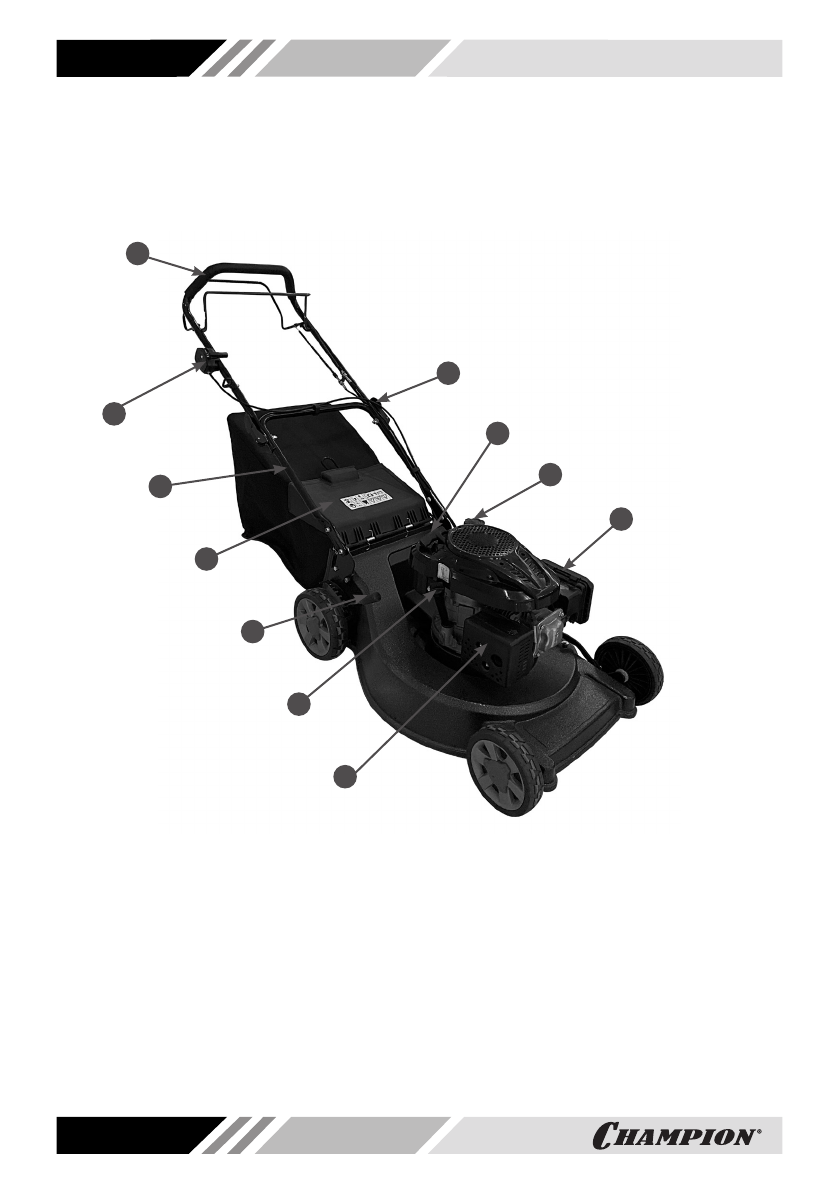

рис. 1 расположение основных узлов и органов управления (вид справа)
1. Глушитель
2. Крышка-щуп маслозаливной горловины
3. Рычаг регулировки высоты кошения
4. Крышка деки задняя
5. Рукоятка рабочая нижняя часть
6. Рычаг газа
7. Рукоятка рабочая верхняя часть
8. Рычаг эксцентриковый крепления рабочей
рукоятки (2 шт.)
9. Ручка стартера
10. Крышка топливного бака
11. Корпус воздушного фильтра
7
2
3
1
5
4
6
8
10
9
11
