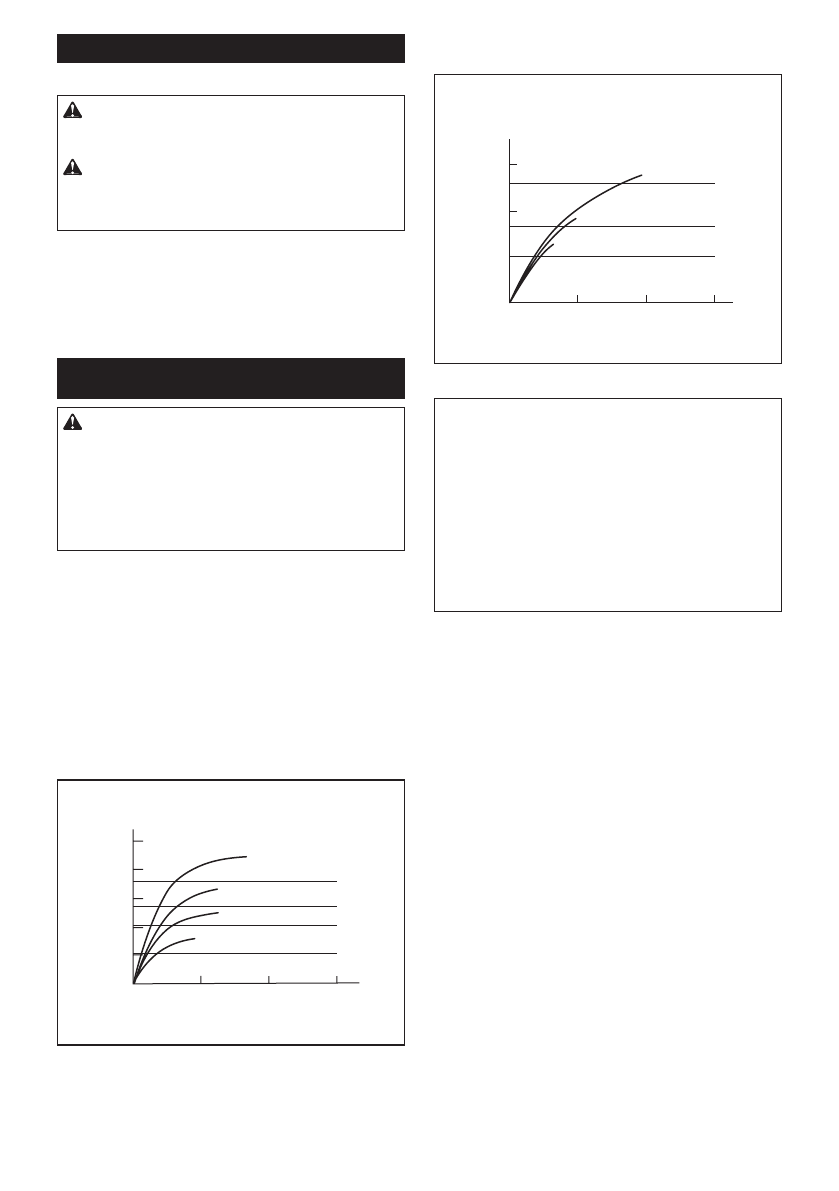

78 РУССКИЙ

Кольцо

В зависимости от страны

ВНИМАНИЕ:

Перед использованием

убедитесь, что кольцо и скоба надежно закре

-

плены и не повреждены.

ВНИМАНИЕ:

Используйте детали для под

-

вешивания и монтажа только по назначению.

Использование этих деталей не по назначению

может привести к несчастному случаю или травме.

►

Рис.15:

1.

 Скоба

2.

 Кольцо

3.

 Винты

Кольцо используется для временного подвешивания

инструмента. Сначала пропустите веревку через

кольцо. Затем подвесьте инструмент с помощью

подъемника.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ:

Всегда устанавливайте блок

аккумулятора до упора так, чтобы он зафикси

-

ровался на месте.

 Если вы видите красный инди

-

катор, он не зафиксирован полностью. Установите

его до конца так, чтобы красный индикатор был не

виден. В противном случае блок может выпасть

из инструмента и нанести травму вам или другим

людям.

►

Рис.16

Хорошо удерживая инструмент, расположите удар

-

ную головку поверх болта или гайки. Включите

инструмент и осуществите затяжку в соответствии с

надлежащим временем затяжки.

Соответствующий крутящий момент затяжки может

отличаться в зависимости от типа или размера

болта, материала закрепляемой рабочей детали и т.

д. Соотношение между крутящим моментом затяжки

и временем затяжки показано на рисунках.

Правильный момент затяжки для стандартного

болта в режиме максимальной мощности (4)

0

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

2

(kgf•cm)

N•m

1

3

1

M20

M16

M20

M24

M16

M22

2

M22

M24

1.

 Время затяжки (с)

2.

 Момент затяжки

Правильный момент затяжки для высокопроч

-

ного болта в режиме максимальной мощности (4)

(kgf•cm)

N•m

0

2

3

1

M12

M14

M16

M12

M14

M16

1

2

(3060)

(2040)

(1020)

300

200

100

1.

 Время затяжки (с)

2.

 Момент затяжки

ПРИМЕЧАНИЕ:

 Держите инструмент прямо по

отношению к болту или гайке.

ПРИМЕЧАНИЕ:

 Чрезмерный крутящий момент

затяжки может повредить болт/гайку или ударную

головку. Перед началом работы всегда выпол

-

няйте пробную операцию для определения над

-

лежащего времени затяжки, соответствующего

вашему болту или гайке.

ПРИМЕЧАНИЕ:

 Если инструмент эксплуатиро

-

вался непрерывно до разряда блока аккумулято

-

ров, сделайте перерыв на 15 минут перед нача

-

лом работы с заряженным блоком аккумуляторов.

Крутящий момент затяжки зависит от множества

различных факторов, включая следующее. После

затяжки обязательно проверьте крутящий момент с

помощью динамометрического ключа.
1.  Если блок аккумулятора разряжен почти полно

-

стью, напряжение упадет, а крутящий момент

затяжки уменьшится.

2.  Ударная головка

•

Использование ударной головки ненад

-

лежащего типа приведет к уменьшению

крутящего момента затяжки.

•

Изношенная ударная головка (износ на шести

-

гранном конце или квадратном конце) приве

-

дет к уменьшению крутящего момента затяжки.

3.  Болт

•

Даже несмотря на то, что коэффициент

крутящего момента и класс болта одина

-

ковы, соответствующий крутящий момент

затяжки будет различным в зависимости

от диаметра болта.

•

Даже несмотря на то, что диаметры бол

-

тов одинаковы, соответствующий крутя

-

щий момент затяжки будет различным в

зависимости от коэффициента крутящего

момента, класса и длины болта.

4.  Использование универсального шарнира или

удлинительного стержня в некоторой степени

уменьшает силу затяжки ударного ручного

гайковерта. Это можно компенсировать путем

увеличения времени затяжки.
