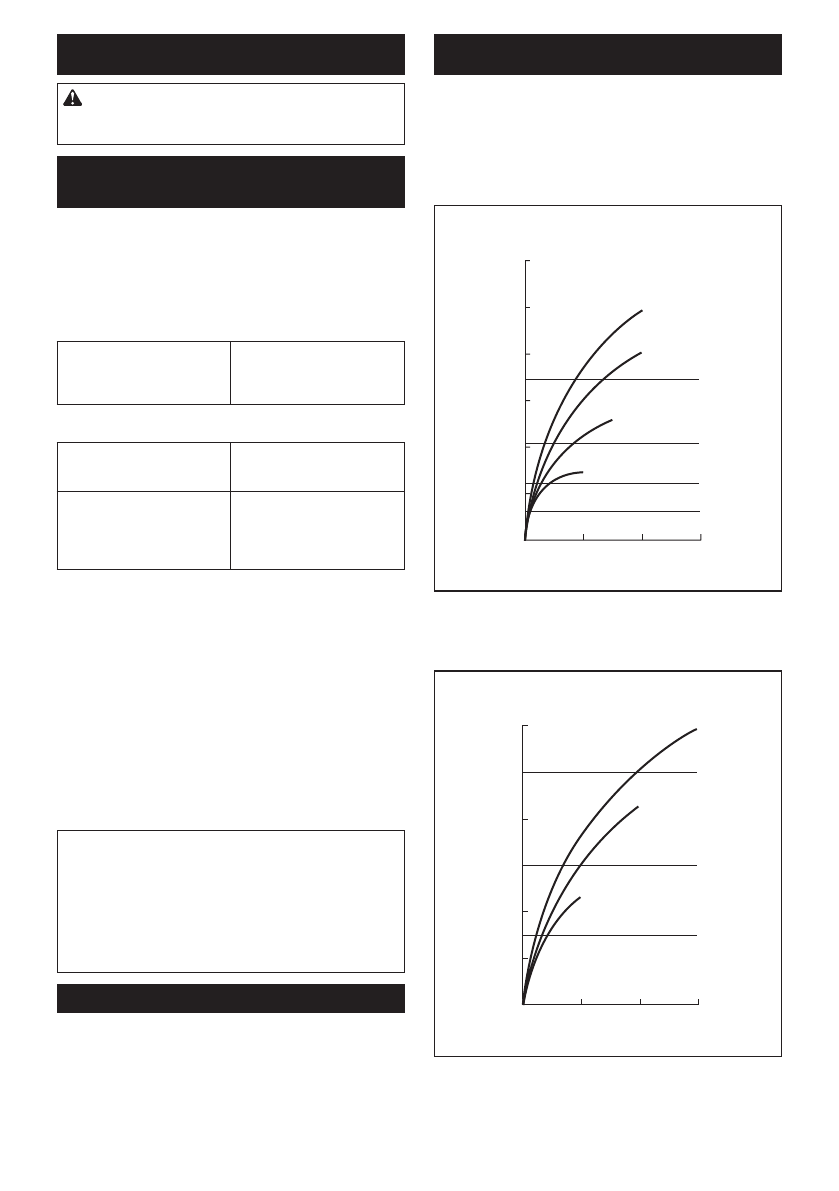

20 NORSK

MONTERING

FORSIKTIG:

Forviss deg alltid om at maski-

nen er slått av og batteriet tatt ut før du utfører

noe arbeid på maskinen.

Montere eller demontere

skrutrekkerbor eller hulbor

Valgfritt tilbehør

►

Fig.9

Bruk bare skrutrekkerbor eller hulbor som har åpnings-

dimensjoner som vist i figuren. Ikke bruk andre

skrutrekkerbor/hulbor.

For verktøy med grunt skrutrekkerborehull

A= 12 mm

B= 9 mm

Bruk bare denne typen skru-

trekkerbor. Følg fremgangs-

måte 1. (Merk) det er ikke

nødvendig med bordelen.

For verktøy med dypt skrutrekkerborehull

A= 17 mm

B= 14 mm

Du installerer disse skrutrek-

kerborene ved å følge frem-

gangsmåte 1.

A= 12 mm

B= 9 mm

Du installerer disse skru-

trekkerborene ved å følge

fremgangsmåte 2. (Merk) Du

trenger bordelen for å instal-

lere boret.

1.

Hvis du vil montere skrutrekkerboret må du dra

hylsen i pilretningen og sette skrutrekkerboret så

langt inn i hylsen som mulig.

Deretter fjerner du hylsen for å feste

skrutrekkerboret.

►

Fig.10:

1.

 Skrutrekkerbor

2.

 Hylse

2.

For å montere skrutrekkerboret, må du dra hylsen

i pilretningen og sette bordelen og boret så langt

inn i hylsen som mulig. Bitsstykket settes inn i

kjoksen slik at den spisse enden peker innover.

Slipp deretter kjoksen for å feste skrutrekkerboret.

►

Fig.11:

1.

 Skrutrekkerbor

2.

 Bits-del

3.

 Hylse

For å demontere skrutrekkerboret må du dra hylsen i

pilretningen og dra skrutrekkerboret ut.

MERK:

 Hvis skrutrekkerboret ikke settes langt nok

inn i hylsen, går ikke hylsen tilbake til utgangsposi-

sjon og skrutrekkerboret sikres ikke. I slike tilfeller

må du prøve å sette inn bitset på nytt i henhold til

instruksene over.

MERK:

 Når skrutrekkerboret er satt inn, må du forsi-

kre deg om at det sitter godt. Hvis det faller ut, må du

ikke bruke det.

Monteringskrok

►

Fig.12:

1.

 Spor

2.

 Krok

3.

 Skrue

Kroken er praktisk for å henge opp verktøyet med

for kortere tid. Den kan monteres på begge sider av

verktøyet. For å montere kroken, må du sette den inn

i sporet på en av sidene av verktøyhuset og feste den

med en skrue. Ta den av igjen ved å løsne skruen.

BRUK

►

Fig.13

Riktig tiltrekkingsmoment kan variere avhengig av skru-

ens/boltens type og størrelse, materialet i arbeidsemnet

som skal festes osv. Forholdet mellom tiltrekkingsmo-

ment og tiltrekkingstid vises i figurene.

Standardskrue

N•

m

(kgf•cm

)

2

1

2

1

3

0

100

(1020)

120

(1224)

80

(816)

60

(612)

40

(408)

20

(204)

M12

M14

M10

M12

M14

M10

M8

M8

3

1.

 Festetid (sekunder)

2.

 Tiltrekkingsmoment

3.

 Riktig

tiltrekkingsmoment for hver boltediameter

Høyfast skrue

3

2

1

N•

m

(kgf•cm

)

2

1

0

80

(816)

60

(612)

40

(408)

20

(204)

3

100

(1020)

120

(1224)

M10

M12

M12

M8

M8

M10

1.

 Festetid (sekunder)

2.

 Tiltrekkingsmoment

3.

 Riktig

tiltrekkingsmoment for hver boltediameter
