16

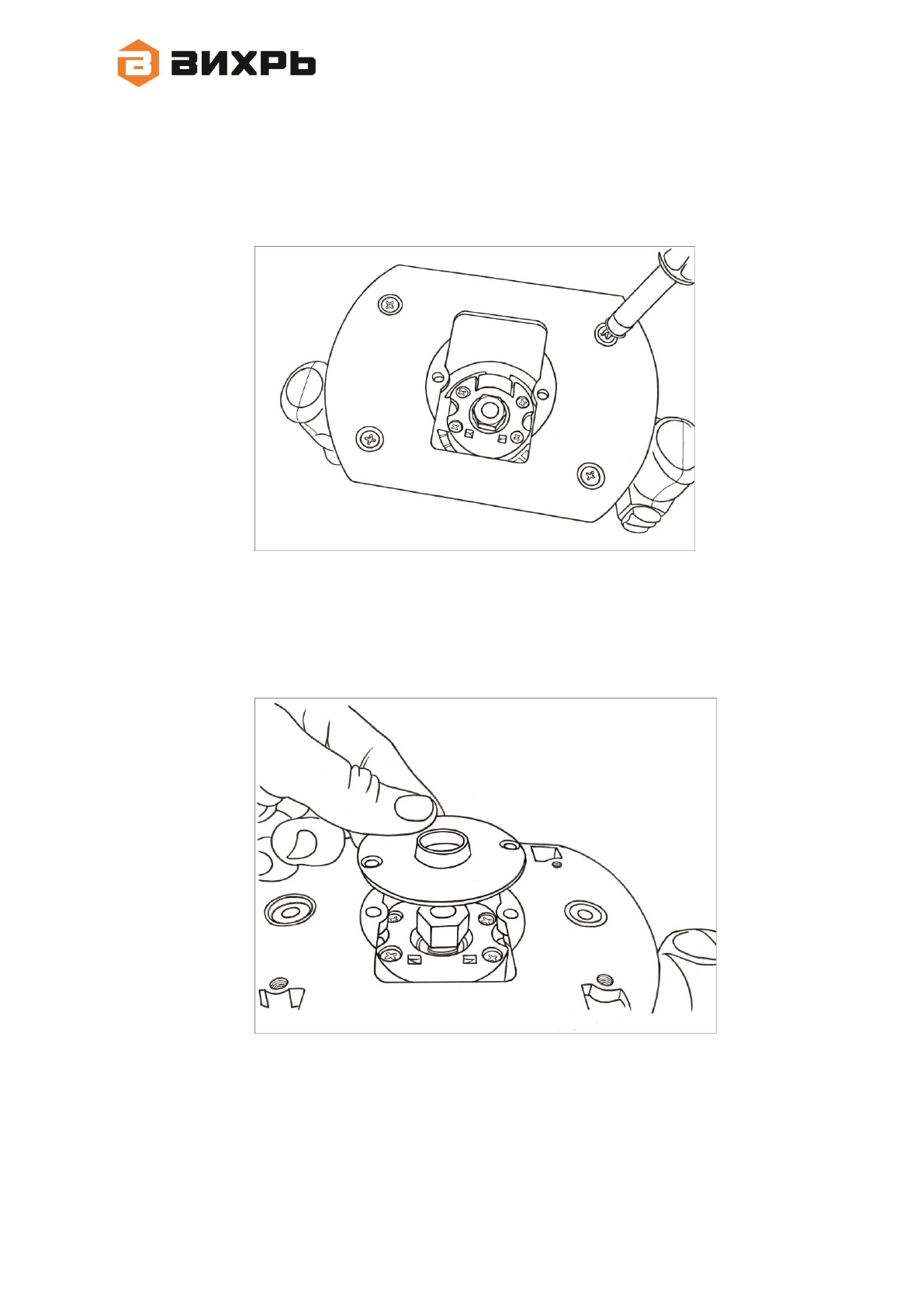

5. Крепление переходной пластины



Для установки переходной пластины переверните устройство.



Снимите защитную платформу (только для ФМ-1900).

Рис.12 Снятие защитной платформы





Установите  переходную  пластину  выпуклой  частью  вниз.  И  закрутите

винтами.

Рис.13 Установка переходной пластины



Наденьте защитную платформу обратно.
