4. Регулировка положения бокового упора





Для регулировки положения  упора необходимо ослабить два винта

фиксации  стержней,  расположенных  на  опорной  подошве  фрезерной
машины.

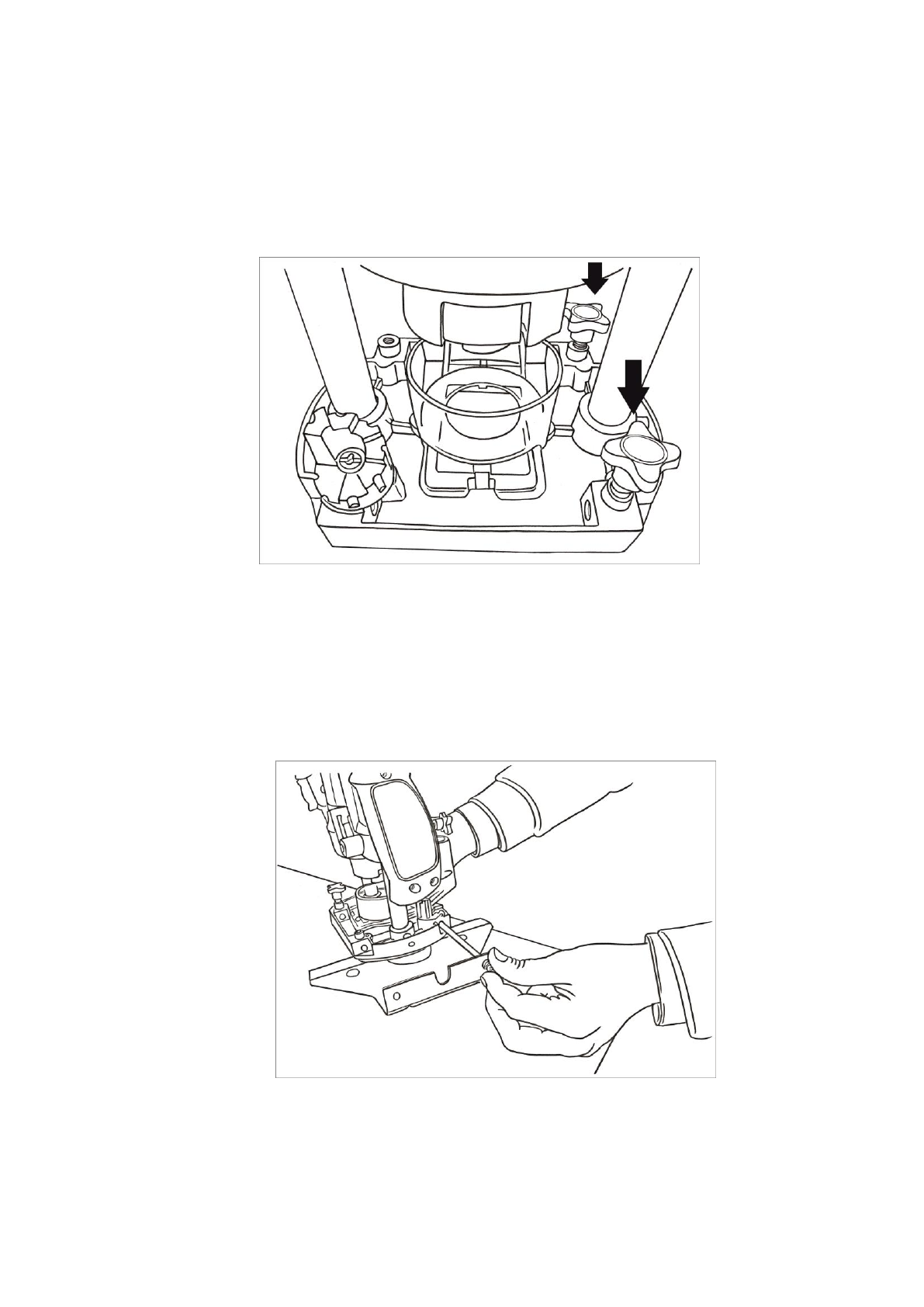

Рис.10 Винты фиксации стержней



Вставьте стержни для крепления бокового упора в отверстия.

Прикрепите боковой упор  к стержням с помощью креплений.



Рис.11 Крепление бокового упора



Передвиньте  упор  в  нужное  положение  и  затяните  винты  фиксации

стержней
