поверните  головку  контроля  глубины  до  защелкивания  в  крайнем

верхнем  положении  непосредственно  под  регулятором  глубины  (для
установки в ноль).

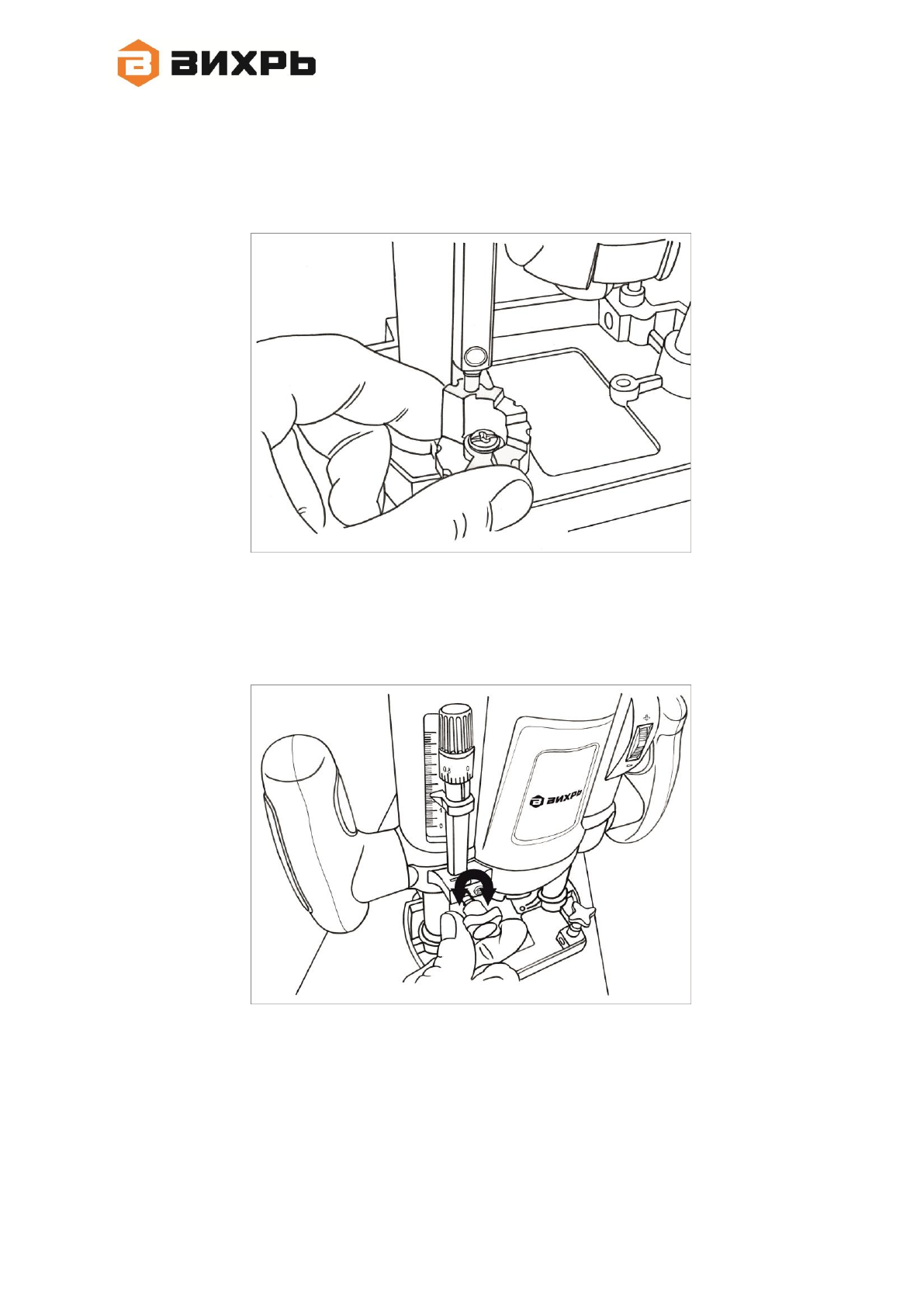

Рис.6 Контроль глубины





-

отпустите  фиксатор  регулировки,  чтобы  регулятор  глубины

опустился на головку контроля глубины;

Рис.7 Фиксатор регулировки
