7

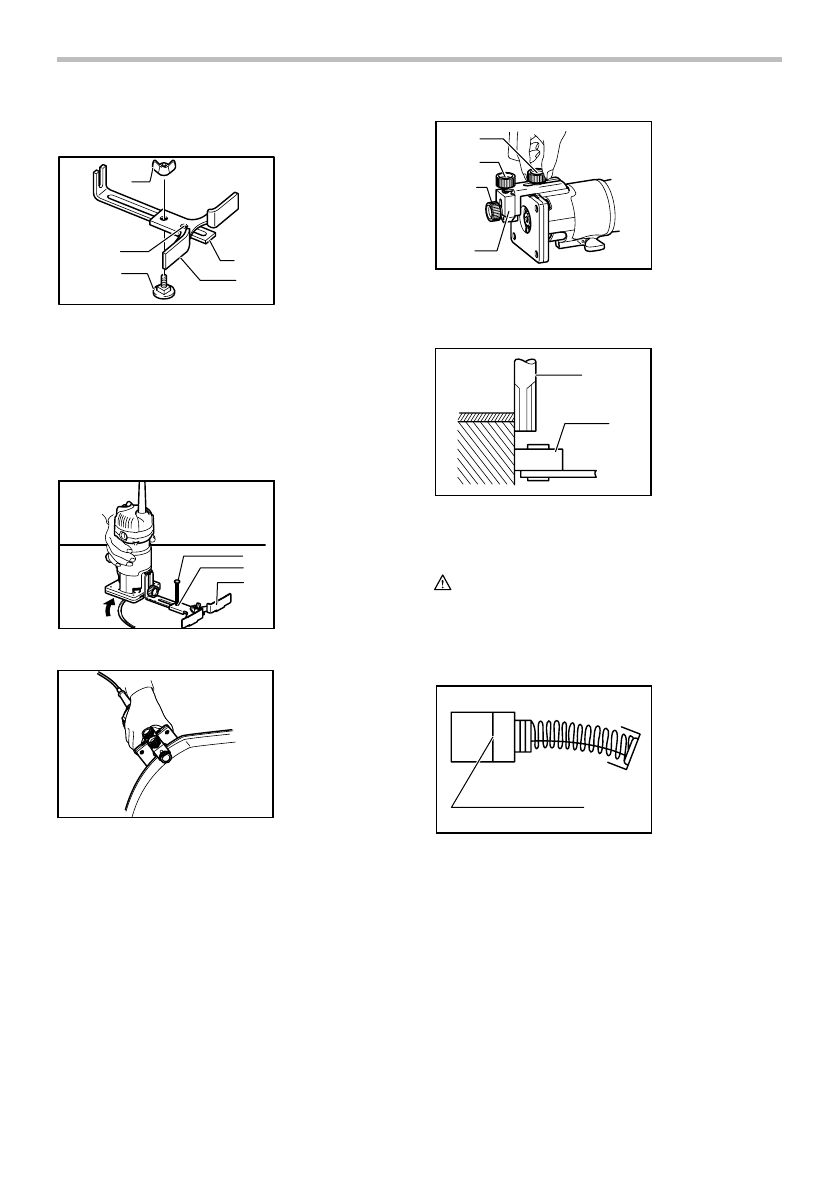

For cutting circles between 121 mm and 221 mm in
radius.

1

2
3

4

5

006620

NOTE:

•

Circles between 172 mm and 186 mm in radius
cannot be cut using this guide.

Align the center hole in the straight guide with the center
of the circle to be cut. Drive a nail less than 6 mm in
diameter into the center hole to secure the straight guide.
Pivot the tool around the nail in clockwise direction.

1

2

3

006625

006626


Trimming, curved cuts in veneers for furniture and the
like can be done easily with the trimmer guide. The
guide roller rides the curve and assures a fine cut.
Install the trimmer guide on the tool base with the clamp
screw (A). Loosen the clamp screw (B) and adjust the
distance between the bit and the trimmer guide by
turning the adjusting screw (1 mm per turn). At the
desired distance, tighten the clamp screw (B) to secure
the trimmer guide in place.

1

2

3

4

006621


When cutting, move the tool with the guide roller riding
the side of the workpiece.

1

2

3

001998

MAINTENANCE

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.

Replacing carbon brushes

1

001145


Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.

1. Limit mark

1. Workpiece
2. Bit
3. Guide roller

1. Clamp screw

(A)

2. Adjusting screw
3. Clamp screw

(B)

4. Trimmer guide

1. Nail
2. Center hole
3. Straight guide

1. Wing nut
2. Guide plate
3. Straight guide
4. Center hole
5. Bolt
