6

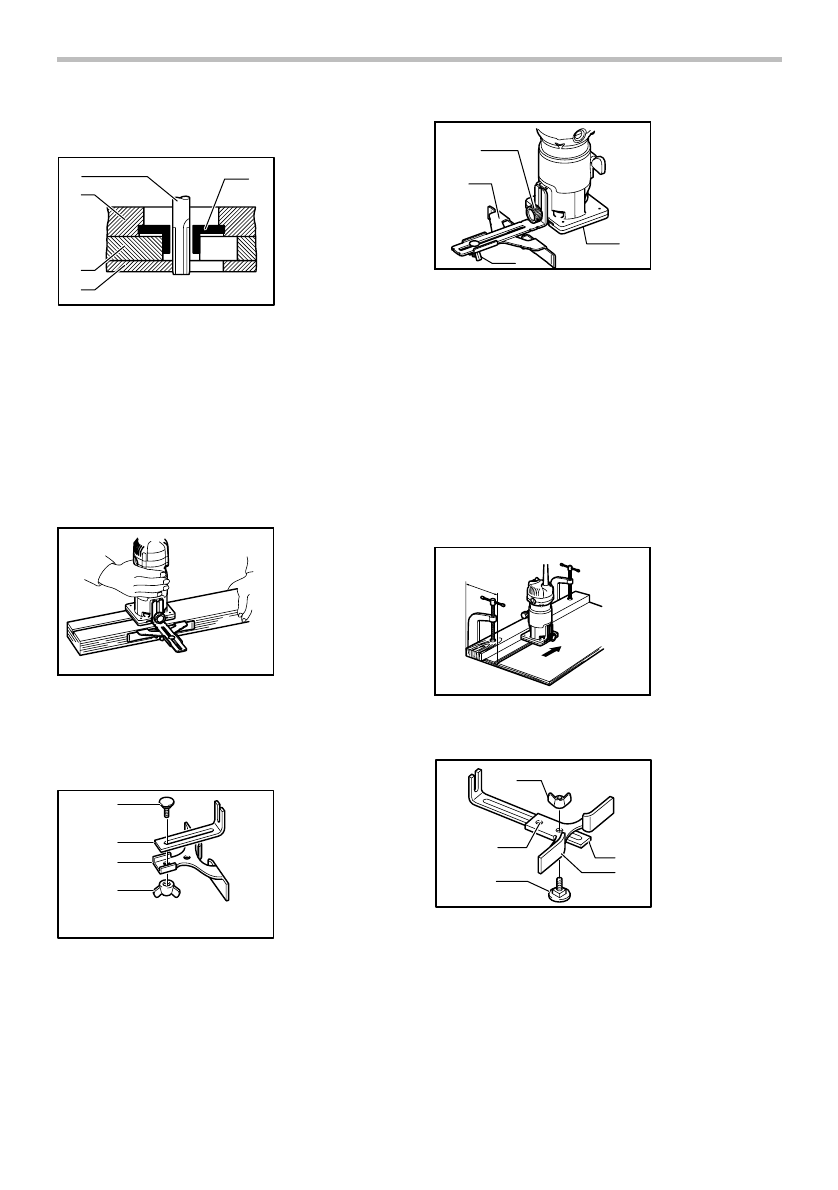

the templet and move the tool with the templet guide
sliding along the side of the templet.

1
2

3
4

5

005435

NOTE:

•

The workpiece will be cut a slightly different size
from the templet. Allow for the distance (X)
between the router bit and the outside of the
templet guide. The distance (X) can be calculated
by using the following equation:

Distance (X) = (outside diameter of the templet guide -
router bit diameter) / 2

Straight guide (Accessory)

006623


The straight guide is effectively used for straight cuts
when chamfering or grooving.
Attach the guide plate to the straight guide with the bolt
and the wing nut.

1

2
3

4

006617


Remove the chip deflector.

1

2

3

4

006624


Attach the straight guide with the clamp screw (A).
Loosen the wing nut on the straight guide and adjust the
distance between the bit and the straight guide. At the
desired distance, tighten the wing nut securely.
When cutting, move the tool with the straight guide flush
with the side of the workpiece.
If the distance (A) between the side of the workpiece and
the cutting position is too wide for the straight guide, or if
the side of the workpiece is not straight, the straight
guide cannot be used. In this case, firmly clamp a
straight board to the workpiece and use it as a guide
against the trimmer base. Feed the tool in the direction
of the arrow.

A

006618

Circular work

1

2
3

4

5

006619


Circular work may be accomplished if you assemble the
straight guide and guide plate as shown in the figures.
Min. and max. radius of circles to be cut (distance
between the center of circle and the center of bit) are as
follows:
Min.: 70 mm
Max.: 221 mm
For cutting circles between 70 mm and 121 mm in
radius.

1. Wing nut
2. Guide plate
3. Straight guide
4. Center hole
5. Bolt

1. Clamp screw (A)
2. Straight guide
3. Wing nut
4. Base

1. Bolt
2. Guide plate
3. Straight guide
4. Wing nut

1. Bit
2. Base
3. Templet
4. Workpiece
5. Templet guide
