Рабочая поверхность

Маркировка полярности

магнитного поля

а)

b)

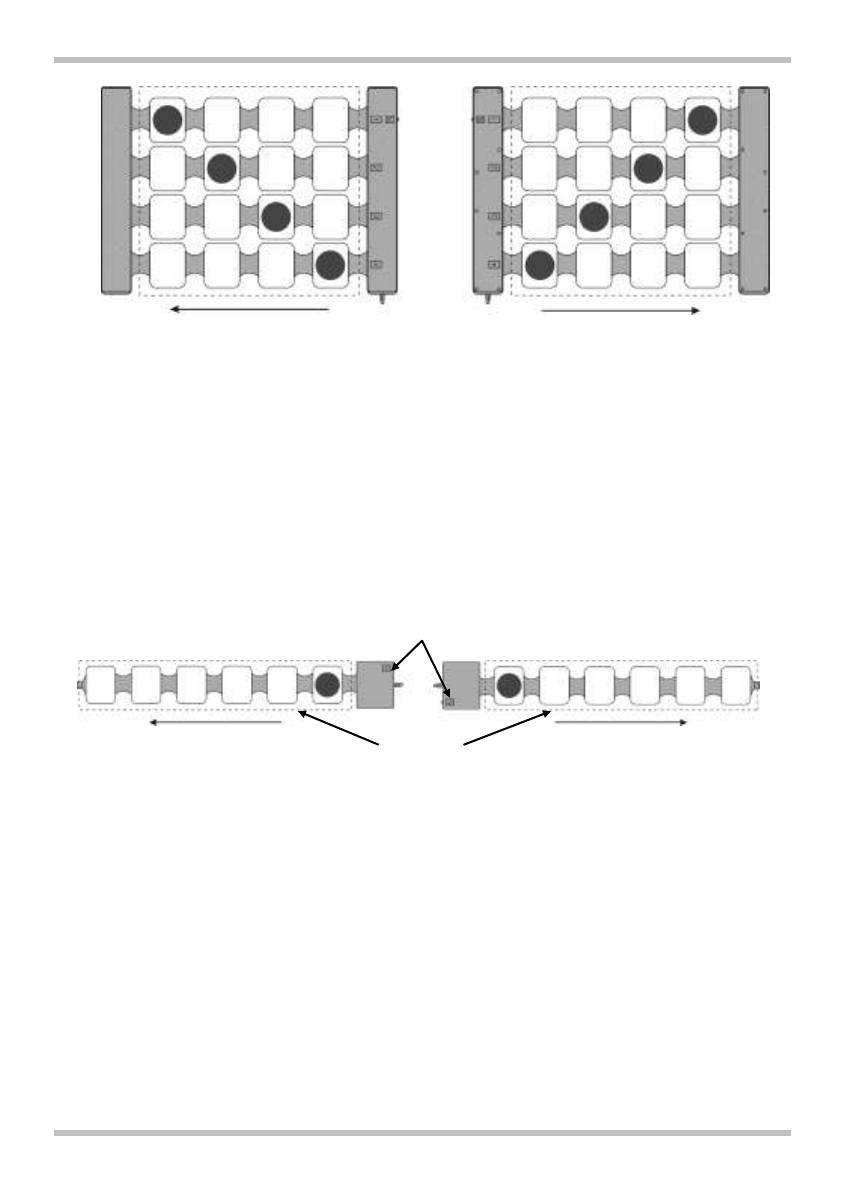

Рис. 20. Бегущая диагональ, полярность магнитного поля со стороны, обращенной

к Вам,

а) – северная (маркировка полярности – N),
b)

– южная (маркировка полярности – S).


Линейка излучающая гибкая

В  линейке  излучающей  гибкой  (ЛИГ)  «бегущее»  поле  (рис.  21)  –  возбуж-

дение  индукторов  по  циклическому  закону  в  одном  направлении;  цикл  для
линейки  составляет  шесть  «шагов»  возбуждения  соседних  индукторов  (по
числу индукторов в линейке);

а)

b)

Рис. 21. Гибкая излучающая линейка. Полярность магнитного поля со стороны, обра-

щенной к Вам, – северная (маркировка полярности – N):

а) направление бегущего поля справа налево;
b)

направление бегущего поля слева направо.

Примечание:

Импульсное  магнитное  поле  в  излучателях  аппарата

перемещается только в одном направлении и, для того чтобы изме-
нить  направление  перемещения  поля  в  пространстве,  необходимо
изменить  расположение  излучателя,  например,  как  это  показано  на
рисунках 16-19.
