ВИДЫ ИМПУЛЬСНЫХ МАГНИТНЫХ ПОЛЕЙ

Аппарат  формирует  два  вида  импульсного  магнитного  поля  –  «бегущее»

и «неподвижное».

Бегущее магнитное поле

Основной излучатель

В основном излучателе «бегущее» магнитное поле имеет три типа разверток:
1)

«бегущая горизонталь» (рис. 16, рис. 17) – одновременное возбужде-

ние  всех  индукторов  в  одной  линейке  с  последующим  однонаправленным
возбуждением  всех  индукторов  соседней  линейки  по  циклическому  закону;
цикл  для  данного  типа  развертки  составляет  четыре  «шага»  возбуждения
линеек индукторов (по числу линеек в излучателе).














а)

b)

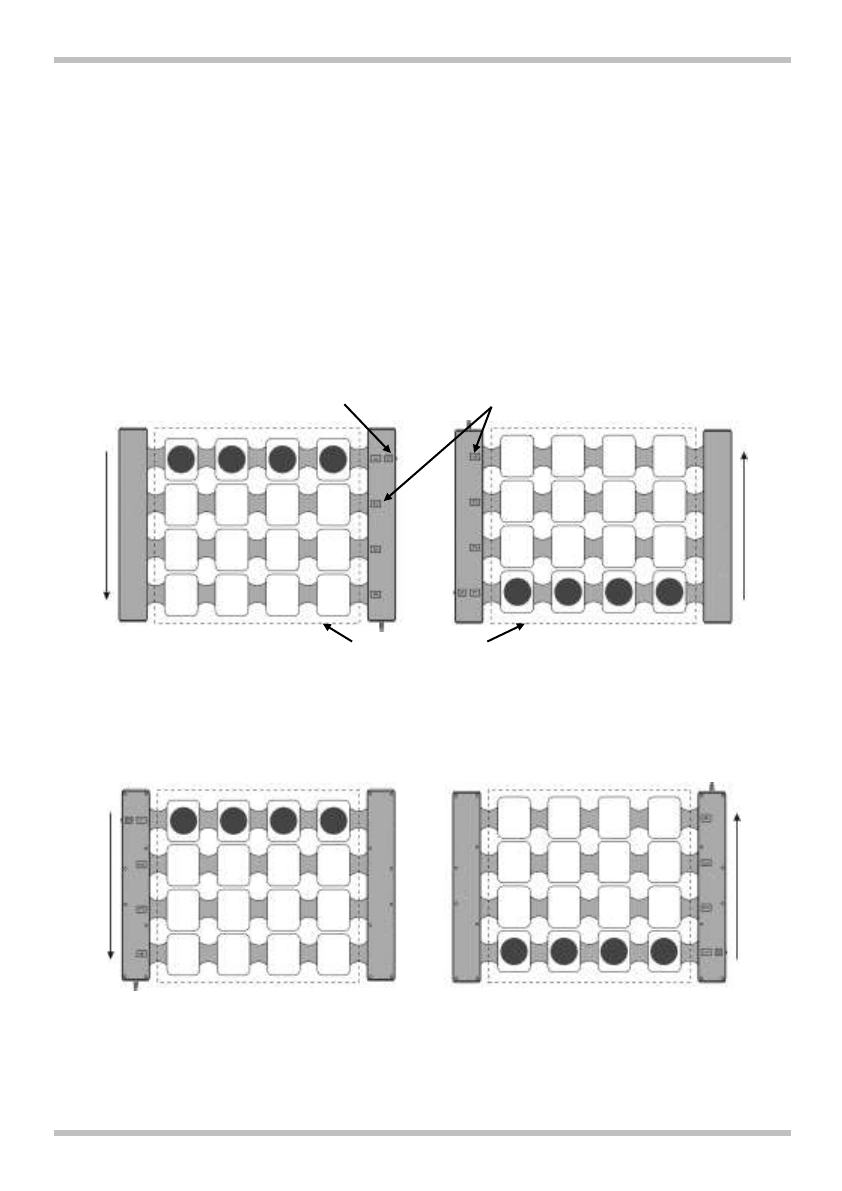

Рис. 16. Бегущая горизонталь, полярность магнитного поля со стороны, обращен-

ной к Вам, – северная (маркировка полярности – N):

а) направление магнитного поля сверху вниз,
b)

направление магнитного поля снизу вверх.

а)

b)

Рис. 17. Бегущая горизонталь, полярность магнитного поля со стороны, обращен-

ной к Вам, – южная (маркировка полярности – S):

а) направление магнитного поля сверху вниз,
b)

направление магнитного поля снизу вверх.
