АЛМАГ-02

Руководство по эксплуатации.                                                                          Страница 25

2)

«бегущая  вертикаль»  (рис.  18,  рис.  19)  –  одновременное  возбуждение

одноименных индукторов во всех линейках с последующим однонаправленным
возбуждением  соседних  индукторов  по  циклическому  закону,  цикл  для  данного
типа  развертки  составляет  четыре  «шага»  возбуждения  соседних  индукторов
(по числу индукторов в линейке);












а)

b)

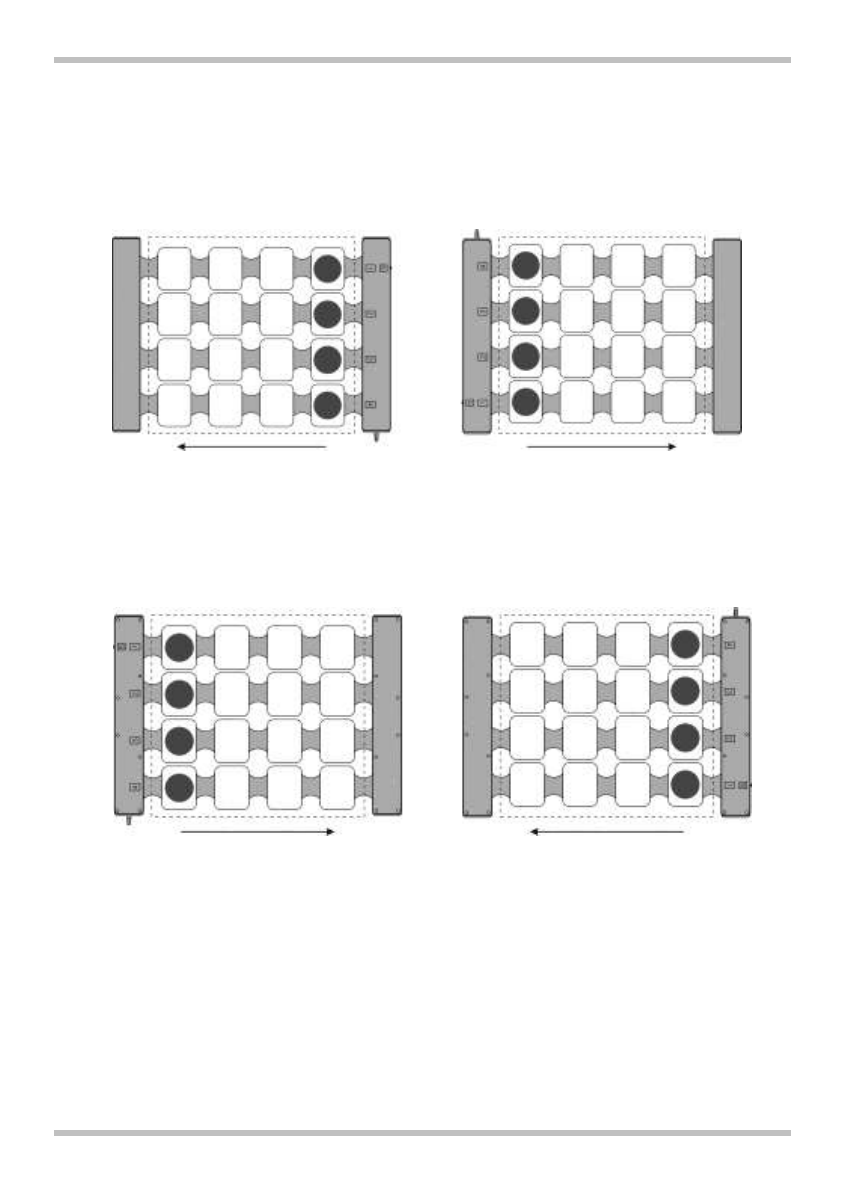

Рис. 18. Бегущая вертикаль, полярность магнитного поля со стороны, обращенной

к Вам, – северная, маркировка полярности на линейках излучателя – (N):

а) направление магнитного поля справа налево,
b)

направление магнитного поля слева направо.

а)

b)

Рис. 19. Бегущая вертикаль, полярность магнитного поля со стороны, обращенной

к Вам, – южная (маркировка полярности – S):

а) направление магнитного поля справа налево,
b)

направление магнитного поля слева направо.


3)

«бегущая диагональ» (рис. 20) – последовательное возбуждение индук-

торов,  расположенных  по  диагонали  с  последующим  однонаправленным  воз-
буждением  соседних  индукторов  по  циклическому  закону;  цикл  для  данного  ти-
па  развертки  составляет  семь  «шагов»  возбуждения  индукторов  (по  числу  воз-
можных комбинаций возбуждения индукторов.
