5

• Подключите собранный редуктор с трубкой (1), входящий в комплектацию КПД,

к выходному штуцеру (2) блока предварительной водоподготовки. Убедитесь, что

направление стрелки на корпусе редуктора соответствует показанному на рис. 4.

После чего трубку JG (in) (3а) подсоедините к свободному выходу редуктора (1),

другой конец трубки подсоедините к штуцеру (10) КПД.

• Подключите трубку JG (out) (3б) к штуцеру мембранного клапана (in) (4) и к штуцеру

(9) КПД.

• Трубку JG (5) подключите к штуцеру (6).

• Подключите трубку JG (3в) входящую в комплектацию КПД, к крану накопительно-

го бака (7) и к штуцеру (8).

• Отключите трубку дренажа мембраны, выньте из нее рестриктор и замените его

рестриктором, входящим в комплект поставки КПД. Подключите трубку дренажа

мембраны.

• Откройте кран накопительного бака (7).

ПОДКЛЮЧЕНИЕ КПД К АВТОМАТУ ПИТЬЕВОЙ ВОДЫ

АКВАФОР МОРИОН DWM-101S И DWM-101 (рис. 5)

• Отключите подачу воды на водоочиститель (закройте кран узла подключения).

• Сбросьте давление в DWM в соответствии с паспортом на ваш DWM.

• Снимите крышку DWM.

• Установите в выходной штуцер реле высокого давления заглушку (15) (входит

в комплект поставки КПД).

• Отсоедините трубку, входящую в комплект DWM, от штуцеров (2) и (6).

• Отсоедините трубку (9) от штуцера (8).

• Подключите собранный редуктор с трубкой (1), входящий в комплектацию КПД,

к штуцеру (2). Убедитесь, что направление стрелки на корпусе редуктора соответ-

ствует показанному на рис. 5. После чего проденьте трубку JG (in) (3а) в техноло-

гическое отверстие (4) в консоли, подсоедините ее одним концом к свободному

выходу редуктора (1), другим концом – к входному штуцеру (12) КПД.

• Трубку JG (out) (3б) проденьте в технологическое отверстие (5) в консоли затем,

подсоедините ее одним концом к штуцеру (6) другим концом – к штуцеру (13) КПД.

• Подключите собранный тройник с трубкой (7), входящий в комплектацию КПД, к шту-

церу (8). После чего трубку JG (9), входящую в схему DWM, подключите к тройнику (7),

как показано на рис. 5. Один конец трубки JG (3в) (входит в комплектацию КПД),

предварительно продев его в технологическое отверстие (10) в консоли, подключите

к свободному выходу тройника (7). Второй конец трубки подключите к штуцеру (11).

• Только для DWM-101:

 отключите трубку дренажа мембраны, вынь-

те из нее рестриктор и замените его рестриктором, входящим

в комплект поставки КПД. Подключите трубку дренажа мембраны.

ВНИМАНИЕ! Все подсоединяемые трубки должны проходить без изло-

мов и перегибов!

• Закройте крышку DWM. Проверьте, установку заглушки (15) в одиночный штуцер

КПД (рис. 5). Заглушка должна быть вставлена в штуцер до упора и зафиксирована

клипсой (рис. 2а).

ПОДКЛЮЧЕНИЕ КПД К АВТОМАТУ ПИТЬЕВОЙ ВОДЫ

АКВАФОР DWM-70S И DWM-70 (рис. 6)

• Отключите подачу воды на водоочиститель (закройте кран узла подключения).

• Сбросьте давление в DWM в соответствии с паспортом на ваш DWM.

• Снимите крышку DWM.

• Установите в выходной штуцер реле высокого давления заглушку (15) (входит в

комплект поставки КПД).

• Отсоедините трубку, входящую в комплект DWM, от штуцеров (2) и (6).

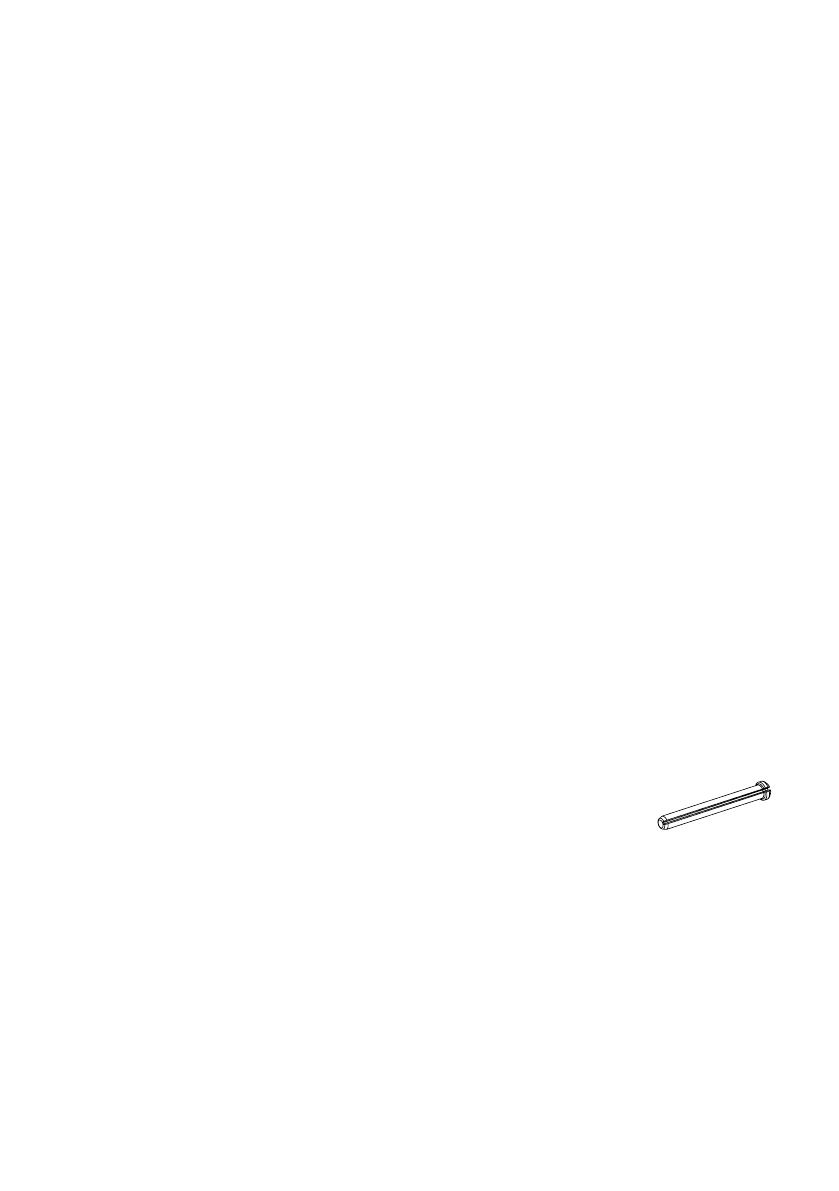

Рестриктор
