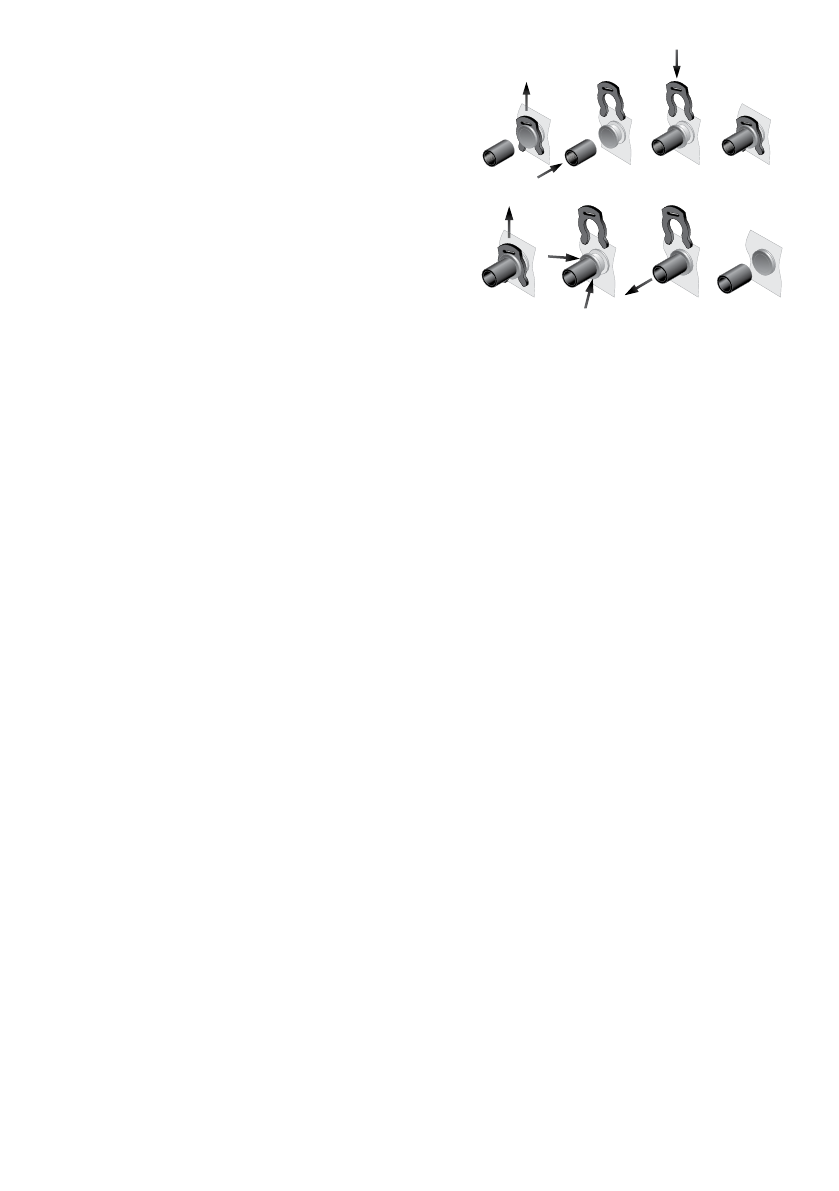

Как подсоединять трубки (рис. 2а)

Вытащите из-под пластиковой втулки запорную

клипсу, вставьте предварительно смоченный

водой конец трубки во втулку штуцера до упора

на глубину примерно 15 мм и установите клип-

су на место. Проверьте прочность закрепления

трубки: при усилии 8–10 кгс трубка не должна

вытаскиваться.

Как отсоединять трубки (рис. 2б)

Для отсоединения трубки вытащите из-под пла-

стиковой втулки запорную клипсу и, нажав на

торец пластиковой втулки, вытяните трубку.

ПОДКЛЮЧЕНИЕ КПД

К ВОДООЧИСТИТЕЛЮ АКВАФОР ОСМО КРИСТАЛЛ (рис. 3)

• Отключите подачу воды на водоочиститель (закройте кран узла подключения).

• Закройте кран накопительного бака (7).

• Сбросьте давление в водоочистителе в соответствии с паспортом водо очистителя.

• Снимите крышку водоочистителя.

• Извлеките заглушки из штуцеров 3 и 5 (штуцер 3 расположен в нижней части бло-

ка коллекторов).

• Подключите собранный редуктор с трубкой (1), входящий в комплектацию КПД,

к штуцеру (3). Убедитесь, что направление стрелки на корпусе редуктора соответ-

ствует показанному на рис. 3. После чего трубку JG (in) (2а) подсоедините к свобод-

ному выходу редуктора (1), другой конец трубки подсоедините к штуцеру (11) КПД.

• Подключите трубку JG (2б), входящую в комплектацию КПД, к выходу водоочисти-

теля на бак (9) и штуцеру (6).

• Соедините штуцер (8) со штуцером накопительного бака (7) трубкой JG, входящей

в комплектацию КПД.

• Смочите водой концы трубки JG (out) (2в) и подключите ее к штуцеру (5) и штуцеру

(10) КПД.

ВНИМАНИЕ! При подсоединении к штуцеру (5) трубка JG (2в) должна углубиться

примерно на 30 мм и пройти через два уплотнительных кольца. При недостаточном

углублении трубки JG система будет неработоспособна.

• Отключите трубку дренажа мембраны, выньте из нее рестриктор и замените его

рестриктором, входящим в комплект поставки КПД. Подключите трубку дренажа

мембраны.

• Закройте крышку водоочистителя.

• Откройте кран накопительного бака (7).

ПОДКЛЮЧЕНИЕ КПД К ВОДООЧИСТИТЕЛЮ

АКВАФОР ОСМО  С ВОДОВОЗДУШНЫМ БАКОМ

(и аналогичным обратноосмотическим системам) (pис. 4)

• Отключите подачу воды на водоочиститель (закройте кран узла подключения).

• Закройте кран накопительного бака (7).

• Сбросьте давление в водоочистителе в соответствии с инструкцией в паспорте к нему.

• Отсоедините трубку (5) от крана накопительного бака (7).

• Отсоедините трубку, входящую в комплект водоочистителя, от штуцера (2) и шту-

цера (in) мембранного клапана (4).
