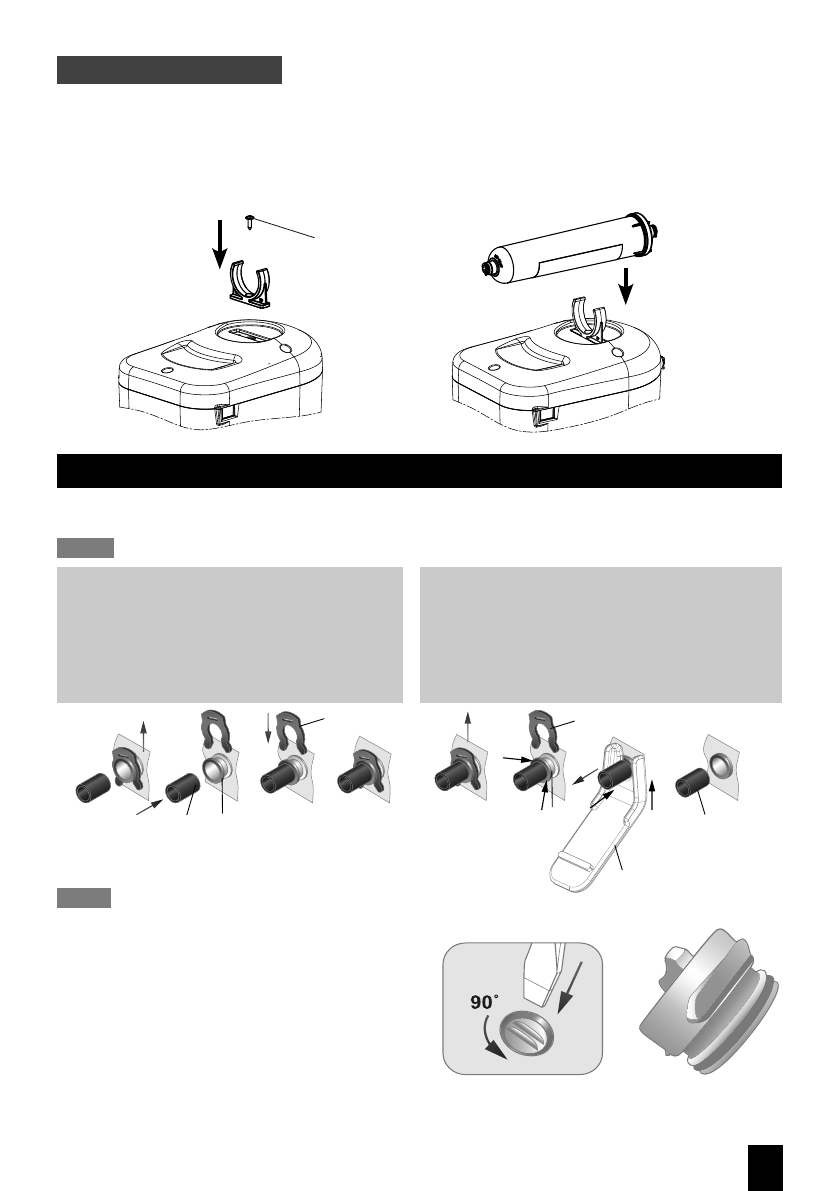

Рис. 7а

Рис. 7б

6. Запуск DWM

Для запуска DWM необходимо подключить подводящие трубки и провести

процедуру промывки

 модулей

и мембраны.

  Установка постфильтра:

•  Установите  кронштейн  для  постфильтра  на  декоративную  крышку  DWM  и  закрепите  его  саморезом,  как  показано

на рис. 7а.

• Перед подсоединением постфильтра выньте транспортные заглушки, установленные в гнездах JG на входе и вы-

ходе постфильтра (см. «Как отсоединять трубки JG» в разделе «Запуск DWM»).

•  Установите постфильтр в кронштейн, надавив на постфильтр, как показано на рис. 7б.

•  Cоедините трубкой JG 1/4” синего цвета (d 6,35 мм, L=0,17 м) входной штуцер (рис. 11) с корпусом DWM в соответ-

ствии со схемой (рис. 2).

Саморез

  Шаг 1

   Подсоедините подводящие трубки, следуя рисункам ниже. Схема подключения трубок показана на рис. 2.

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки  (1) запорную

клипсу (2), вставьте предварительно смоченный во-

дой конец трубки (3) во втулку штуцера до упора на

глубину примерно 15 мм и установите клипсу (2) на

место. Проверьте прочность закрепления трубки (3):

при усилии 8–10 кгс трубка не должна вытаскиваться.

1

2

3

Как отсоединять трубки JG

Вытащите  из-под  пластиковой  втулки  (1)  запор ную

клипсу  (2)  и,  нажав  на  торец  пластиковой  втулки,

вытяните  трубку (3). Для нажатия используйте ключ (4)

для отсоеди нения трубок, входящий в комп лект водо-

очистителя.

1

2

3

4 – Ключ для трубки

JG

  Шаг 2

Подготовка водоочистителя к эксплуатации

•  Снимите  крышку  с  водоочистителя,  предварительно

повернув три фиксатора против часовой стрелки на 90°

(рис. 8).

• Извлеките сервисную заглушку (рис. 9), которая находит-

ся под крышкой водоочистителя.

•  Снимите  с  модуля  К3  упаковочную  пленку  и  удалите

транспортную заглушку (при наличии).

• Смочите уплотнительные кольца на штуцерах модулей

под струей воды.

•  Для  удобства  стопорные  кнопки  коллекторов  имеют

разный  цвет.  Установите  фильтрующий  модуль  К3

и  сервисную  заглушку  (рис.  10а)  в  порядке,  указанном

в таб лице 1.

Рис. 8

Рис. 9
