мойка

Кран для чистой воды

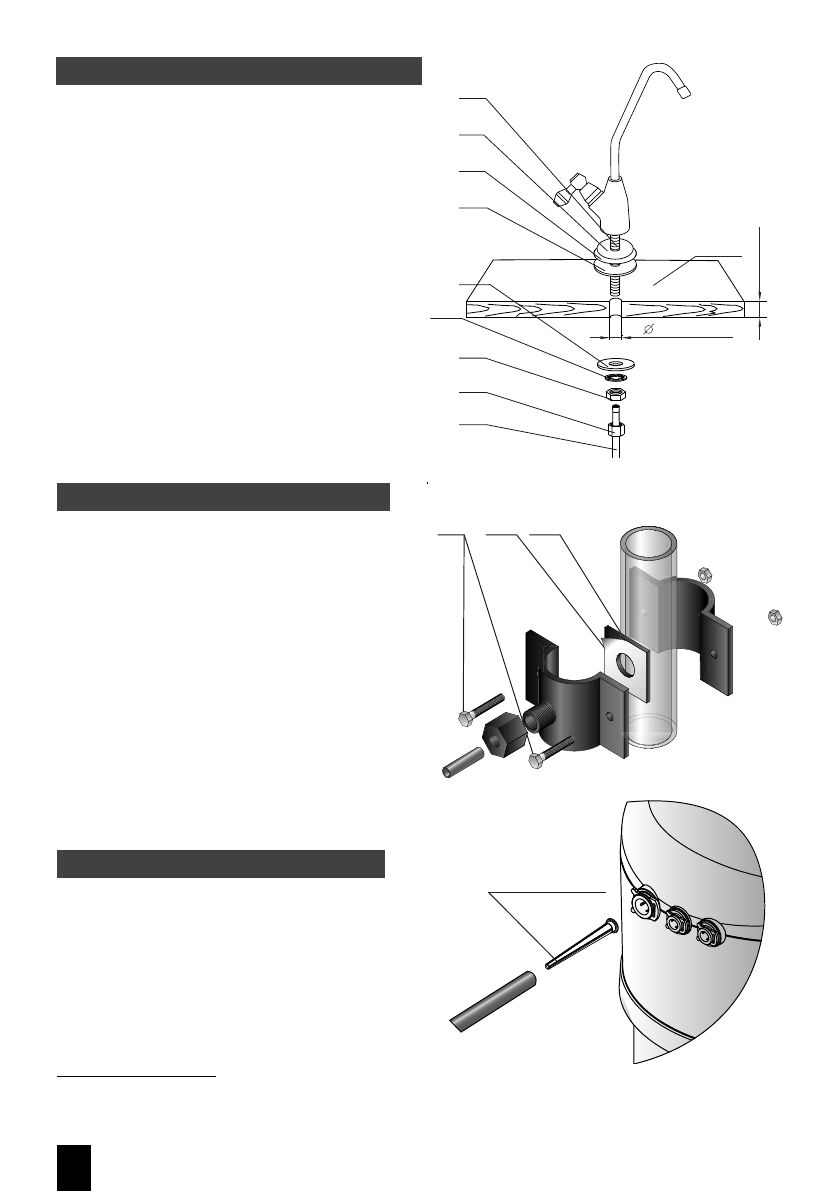

  Установка крана для чистой воды* (рис. 4)

•  Просверлите  в  мойке  (столешнице)  отверстие  диаметром

12 мм.

•  Наденьте  на  резьбовой  хвостовик  (1)  крана  декоратив-

ную  подставку  (2),  резиновую  прокладку  (3),  резиновую

шайбу (4) и вставьте кран в отверстие мойки.

•  Снизу  столешницы  наденьте  на  резьбовой  хвостовик

пластиковую  шайбу  (5),  металлическую  стопорную  шай-

бу (6) и наверните крепежную гайку (7).

•  В резьбовой хвостовик крана (1) вставьте трубку (9) кон-

цом с запрессованной металлической втулкой и наверните

накидную гайку (8) до упора;

•  Проверьте  прочность  закрепления  трубки  (9).  При  уси-

лии 8–10 кгс трубка не должна вытаскиваться.

Внимание!

Рекомендуем использовать кран для чистой

воды, входящий в комплектацию данного изделия. Исполь-

зование других кранов может привести к появлению гула и

других посторонних звуков.

Рис. 4

2

1

3

4

5

6

7

8
9

•  Устанавливать хомут рекомендуется на дренажной линии

перед сифоном (дренажный хомут подходит к большинству

дренажных линий диаметром около 40 мм).

•  Снимите с прокладки (1) защитную пленку (2). Приклейте

уплотнительную прокладку (1) с внутренней стороны хомута

так, чтобы отверстие в прокладке совпало с отверстием

в штуцере хомута.

•  Установите хомут на дренажной линии и затем затяните

болты  (3).  Болты  следует  затягивать  равномерно,  чтобы

две части хомута располагались параллельно.

•  С к в о з ь   ш т у ц е р   х о м у т а   п р о с в е р л и т е   о т в е р с т и е

диаметром 7 мм.

•  На дренажную трубку JG наденьте пластиковую гайку и,

вставив  трубку  в  дренажный  хомут,  наверните  гайку

на штуцер.

3

2

1

Рис. 5

  Установка дренажного хомута (рис. 5)

Вставка щелевая

* Изготовитель оставляет за собой право использовать узлы подключения и краны аналогичной конструкции. В случае
необходимости обращайтесь в сервисную службу.
** Устанавливается по желанию при высоком содержании в воде механических примесей.

Рис. 6

  Установка щелевой вставки** (рис. 6)

•  Извлеките  щелевую  вставку,  которая  находится  под  крыш-

кой водоочистителя. Для того, чтобы снять крышку, необходи-

мо повернуть три фиксатора против часовой стрелки.

•  Установите щелевую вставку в трубку 3/8” (9,5 мм) как ука-

зано  на  рис.  6  и  подсоедините  данный  конец  трубки  к  водо-

очистителю.

Внимание!

В комплект входят три вставки: одна – для уста-

новки, две – запасные.
