5. Установка DWM

ВНИМАНИЕ!

Для  подключения  DWM  рекомендуется  обратиться  в  сервисную  службу  компании  «Аква-

фор» или региональных дилеров компании «Аквафор».

Определите  удобные  места  расположения  крана  для  чистой  воды  и  DWM.  При  этом  обратите  внимание  на  то,

чтобы подводящие трубки проходили свободно, без изломов и перегибов (рис. 2).

DWM должен устанавливаться на ровной, прочной поверхности (установка на неровной поверхности может привести

к вибрации или шуму).

DWM должен быть дистанцирован или изолирован от источников тепла (кухонные плиты, бойлеры, трубы горячего

водоснабжения,  посудомоечные или стиральные машины и др.).

Водопровод холодного

водоснабжения

Корпус DWM

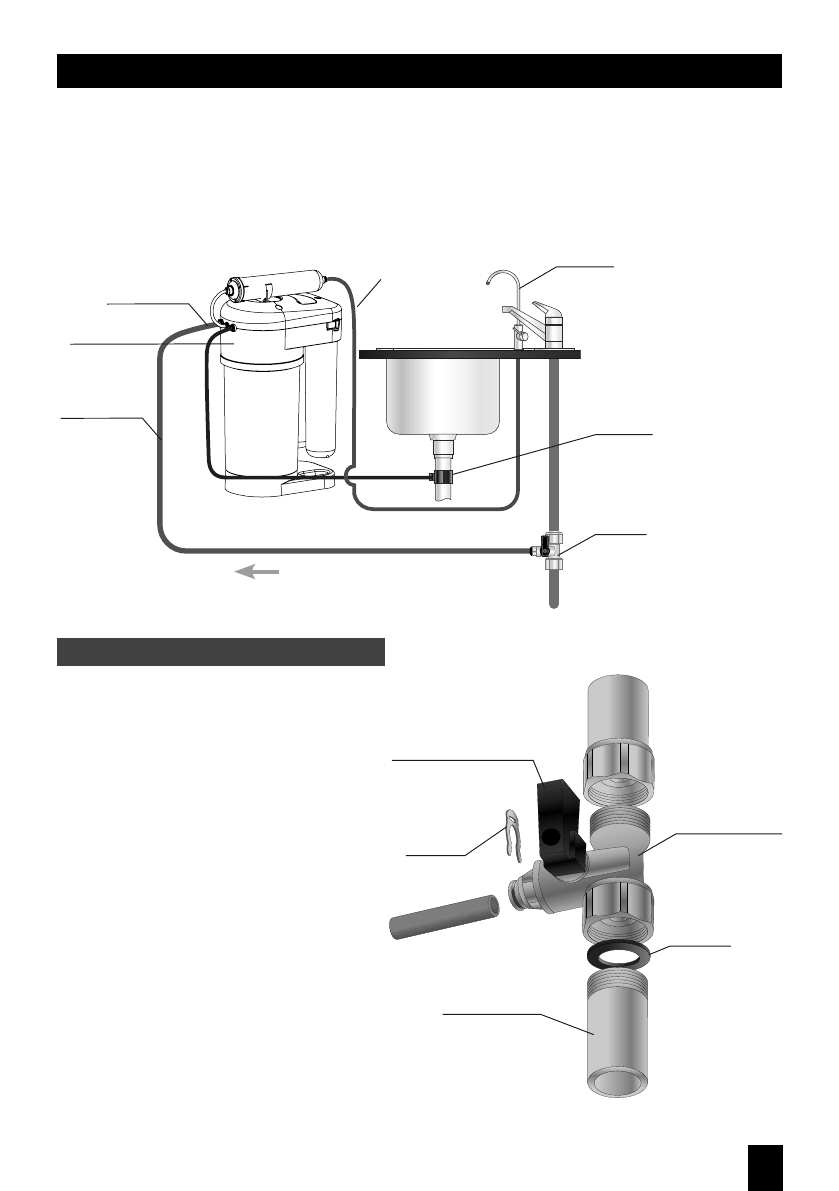

Рис. 2

  Установка узла подключения* (рис.3)

• Перекройте холодную воду .

• Откройте кухонный смеситель, чтобы сбросить

давление в водопроводе.

• Подсоедините узел подключения к водопрово-

ду  холодного  водоснабжения.  При  необходимо-

сти  для  уплотнения  наружной  резьбы  узла  под-

ключения используйте ленту ФУМ.

• Подсоедините трубку JG красного цвета. Для это-

го  вытащите  из-под  пластиковой  втулки  стопор-

ную клипсу, вставьте предварительно смоченный

водой  конец  трубки  во  втулку  штуцера    до  упора

на глубину примерно 20 мм и установите клипсу на

место. Проверьте прочность закрепления трубки:

при  усилии  8–10  кгс  трубка  не  должна  вытаски-

ваться.

• Установите входной кран в положение «Закры-

то».

• Откройте воду от магистрали, убедителсь в гер-

метичности соединения.

Важно!  Следите  за  тем,  чтобы  уплотни-

тельная  прокладка  находилась  на  своем

месте  и  не  была  повреждена  при  монтаже

узла подключения.

Направление течения воды

Узел подключения,

входной кран установлен

в положение «Закрыто»

Дренажный хомут

Кран для чистой воды

Трубка JG 1/4”

с запрессованной

металлической

втулкой

Трубка JG 3/8

Трубка JG 1/4

Рис. 3. Схема установки узла подключения

Водопровод

холодной воды

Узел

подключения (4)

Входной кран установлен

в положение «Закрыто»

Уплотнительная

прокладка

Стопорная

клипса (3)
