26

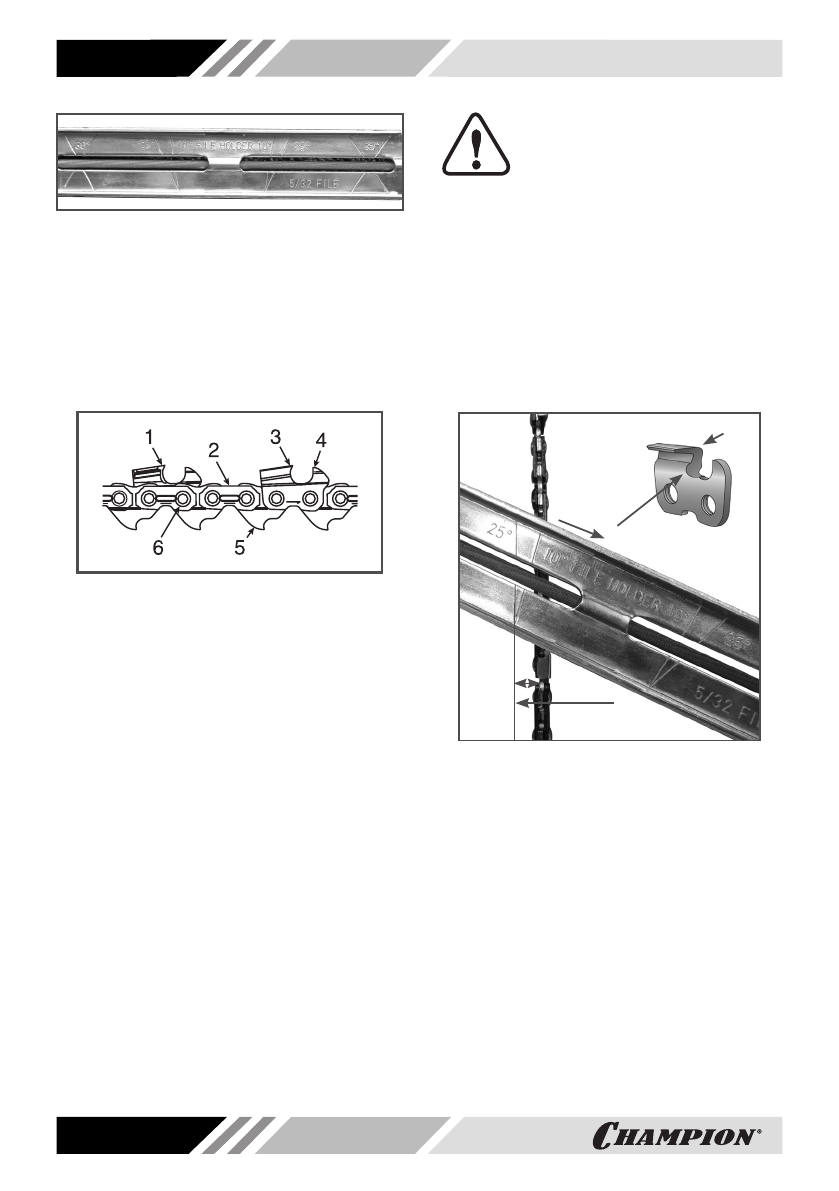

Рис. 16 Внешний вид корпуса обоймы
Заточку цепи с помощью обоймы можно
производить непосредственно на цепной
электропиле. Для этого очистите пиль
-
ную цепь от опилок, установите на шину
и произведите регулировку натяжения
цепи. Сначала затачиваются режущие
звенья одного направления, левые или
правые (Рис. 17).
Рис. 17 Конструкция пильной цепи
1. Левое режущее звено
2. Соединительное звено
3. Правое режущее звено
4. Ограничитель глубины резания
5. Ведущее звено 6. Заклепка
Для получения правильного угла заточки,
необходимо линию с соответствующим
углом заточки (10º, 25º,30º), располагать
параллельно шине (Рис. 18). Заточку
цепи производите только при движении
напильника вперед, «изнутри-наружу».
При движении напильника назад (на
себя), приподнимайте его. Напильник
регулярно поворачивайте в оправке, во
избежание одностороннего износа. Для
того, чтобы длина режущего звена была
одинаковой, количество движений на
-
пильником при заточке на каждом звене
и давление на него должно быть одина
-
ковым. Для заточки одного звена доста
-
точно 3-4 движений напильником.
ВНИМАНИЕ!
При неравномерном износе ре
-
жущих звеньев необходимо вы
-
брать режущее звено с самой
изношенной верхней гранью в начале
заточки и далее соблюдать одинаковую
длину верхних граней всех режущих зве
-
ньев. Заточку в этом случае следует
проводить на станках С2000 или С2001.
Невыполнение данной рекомендации
при работе может приводить к уводу
пильной цепи от планируемой линии рас
-
пила при пилении и/или к повышенной
вибрации при работе, а также к неравно
-
мерному износу режущих звеньев цепи.
Линия угла заточки
параллельно шине
Направление заточки
«изнутри-наружу»
Свободный ход
Рис. 18 Определение угла заточки
При заточке цепи следите за тем, чтобы
между обоймой с напильником и шиной с
цепью выдерживался угол 90º (Рис. 19А).
При правильно подобранных напильни
-
ке и обойме, при заточке цепи 1/5 часть
напильника (примерно 20%), должна вы
-
ступать над верхней гранью режущего
звена (Рис. 19В). Следите за тем, чтобы
нижний край ведущего звена 5 (Рис. 17)
всегда оставался острым. При наличии
заусениц сточите их круглым напильни
-
ком (Рис. 19С).
