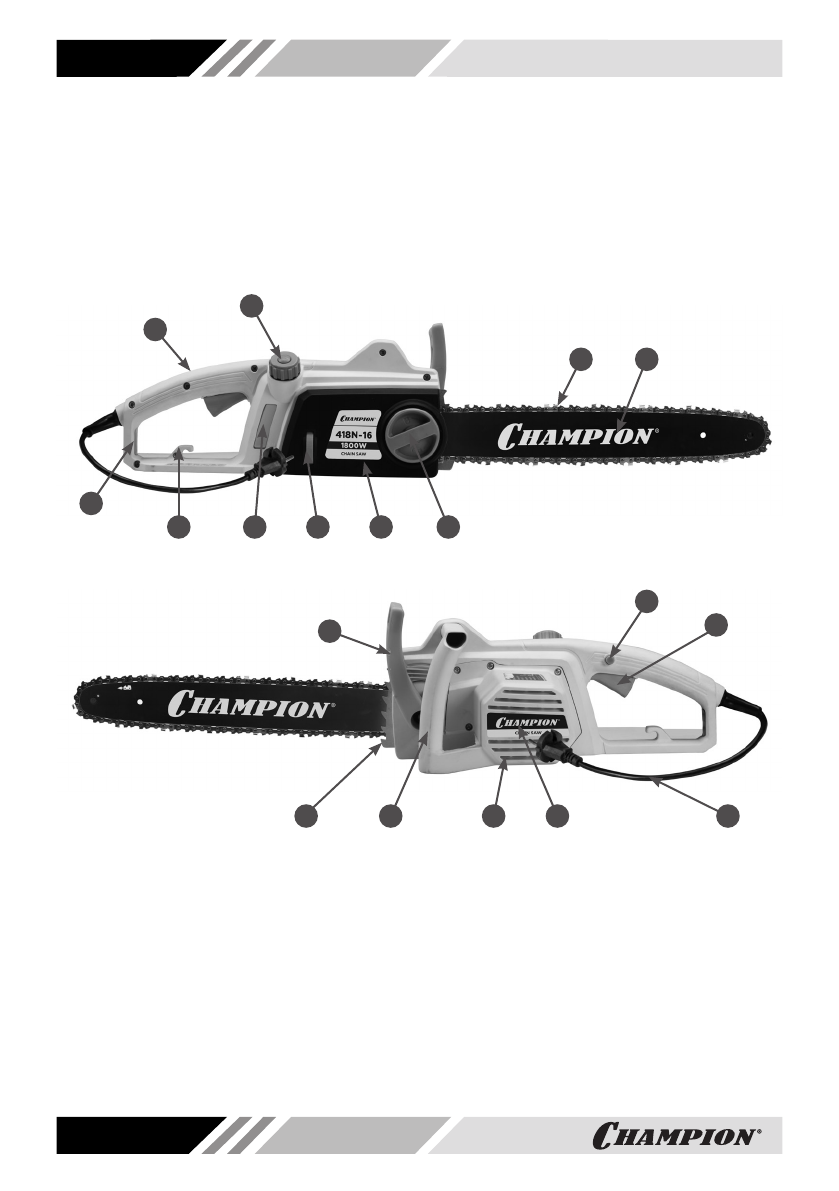

Рис. 1 Основные узлы и органы управления
1. Рукоятка задняя
2. Крышка масляного бака
3. Цепь пильная
4. Шина направляющая
5. Гайка крепления крышки шины
6. Крышка шины
7. Колесо механизма натяжения цепи
8. Указатель уровня масла
9. Крючок для кабеля удлинителя
10. Отверстие для кабеля удлинителя
11. Ручка тормоза цепи
12. Кнопка блокировки рычага включения
13. Рычаг включения
14. Кабель включения c вилкой
15. Корпус электродвигателя
16. Вентиляционные отверстия
17. Рукоятка передняя
18. Упор зубчатый
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления устройством показаны на Рис. 1.
