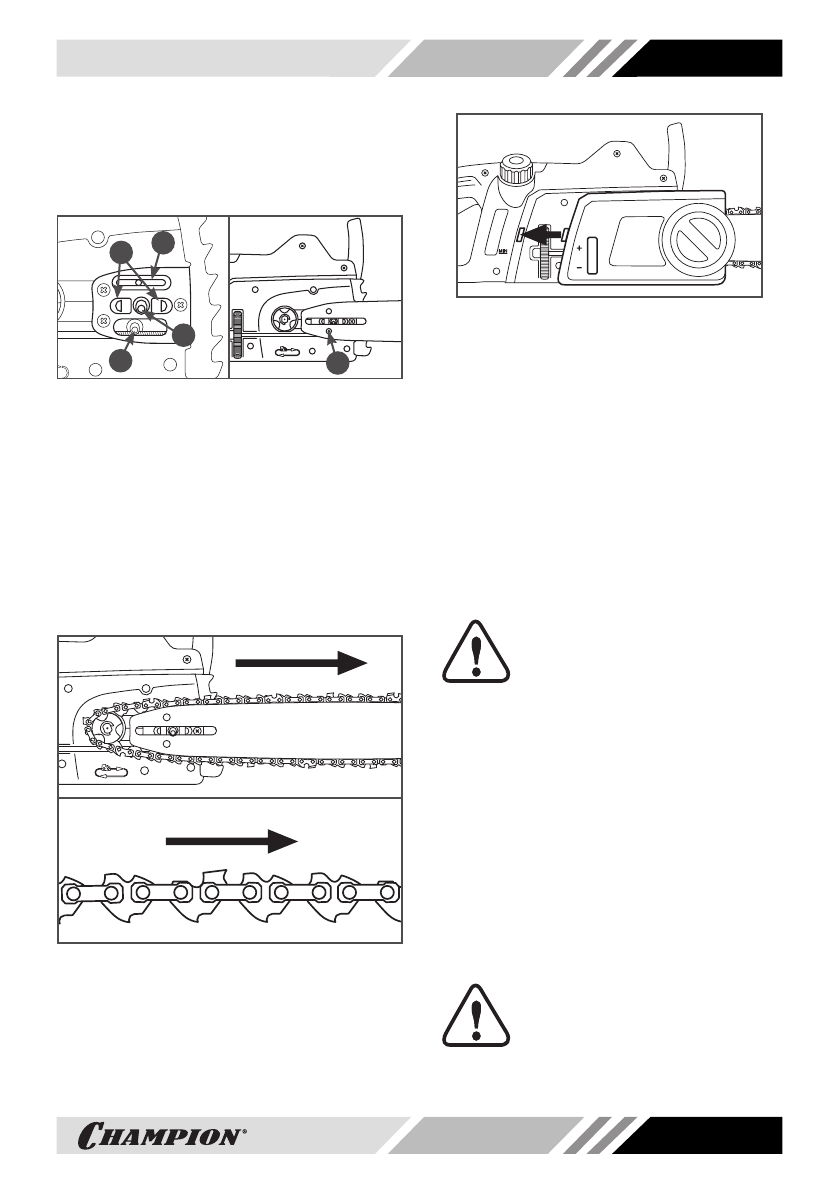

15

4.  Установите шину центральным отвер

-

стием на шпильку 3 и направляющие

выступы  1  так,  чтобы  палец  4  меха

-

низма натяжения попал в отверстие 5

на шине (Рис. 4).

2

1

3

4

5

Рис. 4 Установка шины

1. Выступы направляющие

2. Пластина установочная 3. Шпилька

4. Палец механизма натяжения

5. Отверстие для пальца на шине

5.   Установите  ведущие  звенья  пильной

цепи  в  пазы  звездочки  и  направляю

-

щей  шины.  При  установке  цепи  сле

-

дите  за  тем,  чтобы  режущая  кромка

зуба  была  расположена  вперед  по

ходу  движения  цепи,  т.е.  по  часовой

стрелке (Рис. 5).

Рис. 5 Установка цепи

6.   Удерживая шину неподвижно, устано

-

вите  крышку  шины  обратно  на  элек

-

тропилу,  вставив  выступ  на  крышке

в  отверстие  в  корпусе  электропилы

(Рис. 6).

Рис. 6 Установка крышки шины

7.   Придерживая  шину  за  передний  ко

-

нец,  потяните  ее  вверх  и  закрутите

гайку крепления крышки, не затягивая

ее до упора.

8.   Протяните рукой цепь вдоль по шине.

Правильно установленная цепь долж

-

на свободно передвигаться по шине.

9.  Отрегулируйте  натяжение  цепи  (см.

раздел  РЕГУЛИРОВКА  НАТЯЖЕНИЯ

ЦЕПИ)  вращая  колесо  натяжителя

цепи.

10. Затяните  гайку  крепления  крышки

шины.

ВНИМАНИЕ!

Затяжка  гайки  крепления

шины  с  чрезмерным  усилием

приведет к повреждениям гай

-

ки,  резьбы  шпильки  или  вытягиванию

шпильки из посадочного места в корпу

-

се электропилы. Возникновение данных

неисправностей не является гарантий

-

ным случаем.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ

Правильное  натяжение  цепи  очень

важно  и  должно  проверяться  перед  на

-

чалом  работы.  Потраченное  время  на

проверку натяжения цепи позволит сде

-

лать работу более эффективной и прод

-

лит срок службы цепи, шины и ведущей

звездочки.

ПРЕДУПРЕЖДЕНИЕ!

Всегда  надевайте  защитные

перчатки  при  установке  и  ре

-

гулировке натяжения цепи.
