Линия угла заточки

параллельно шине

Направление заточки

«изнутри-наружу»

Свободный ход

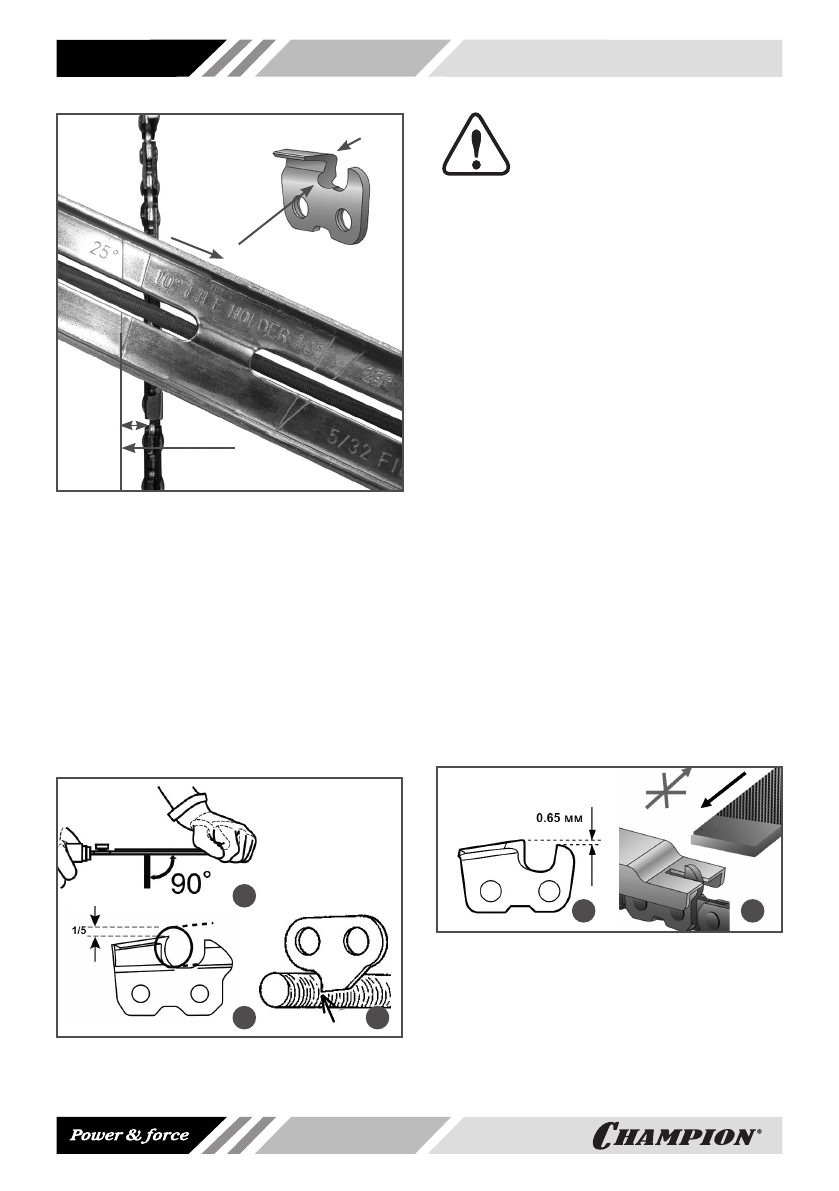

Рис. 16 Определение угла заточки

При  заточке  цепи  следите  за  тем,  что-

бы  между  оправкой  с  напильником  и

шиной  с  цепью  выдерживался  угол  90º

(Рис.17А).  При  правильно  подобранном

напильнике  и  оправке,  при  заточке  цепи

1/5  часть  напильника  (примерно  20%),

должна  выступать  над  верхней  гранью

режущего  зуба  (Рис.17В).  Следите  за

тем,  чтобы  нижний  край  ведущего  звена

всегда оставался острым.
При  наличии  заусенцев  сточите  их  кру-

глым напильником (Рис.17С).

A

B

C

Рис. 17 Заточка цепи

ВНИМАНИЕ!

При  заточке  цепи  следите  за

тем,  чтобы  длина  правого  и

левого  режущего  зуба  была

одинаковой.

После 2-3 заточек цепи обязательно про-

веряйте  высоту  ограничителя  глубины

резания.
Ограничитель  глубины  резания  распо-

ложен  на  каждом  режущем  зубе  перед

лопаткой зуба. Разница по высоте между

верхней  кромкой  ограничителя  глубины

и  передней  кромкой  спинки  зуба  обо-

значается,  как  расстояние  глубины  ре-

зания.  Это  расстояние  зависит  от  шага

цепи  и  от  вида  исполнения  цепи,  но  на

большинстве  типах  цепей  это  расстоя-

ние составляет 0,65 мм. (Рис. 18А). Рас-

стояние  глубины  резания  определяет

глубину врезания верхнего лезвия в дре-

весину  (толщину  стружки)  и,  тем  самым,

режущую  способность  пильной  цепи.

Для нормальной работы цепи этот пара-

метр является одним из важнейших. При

слишком  высоком  ограничителе  цепь  не

будет  врезаться  в  древесину.  Даже  при

правильно  заточенной  острой  цепи  пи-

ление  будет  невозможно.  При  слишком

низком  ограничителе  цепь  будет  «вгры-

заться»  в  древесину,  нагрузка  на  цепь

увеличится,  возможен  разрыв  цепи  во

время работы.

A

B

Рис. 18 Проверка высоты ограничителя

глубины резания

Ограничитель  глубины  резания  стачи-

вается  плоским  напильником.  Необхо-

димая  высота  ограничителя  измеряется

калибром  (Рис.  18В).  Ограничитель  ста-

чивается  плоским  напильником  движе-
