7. ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ

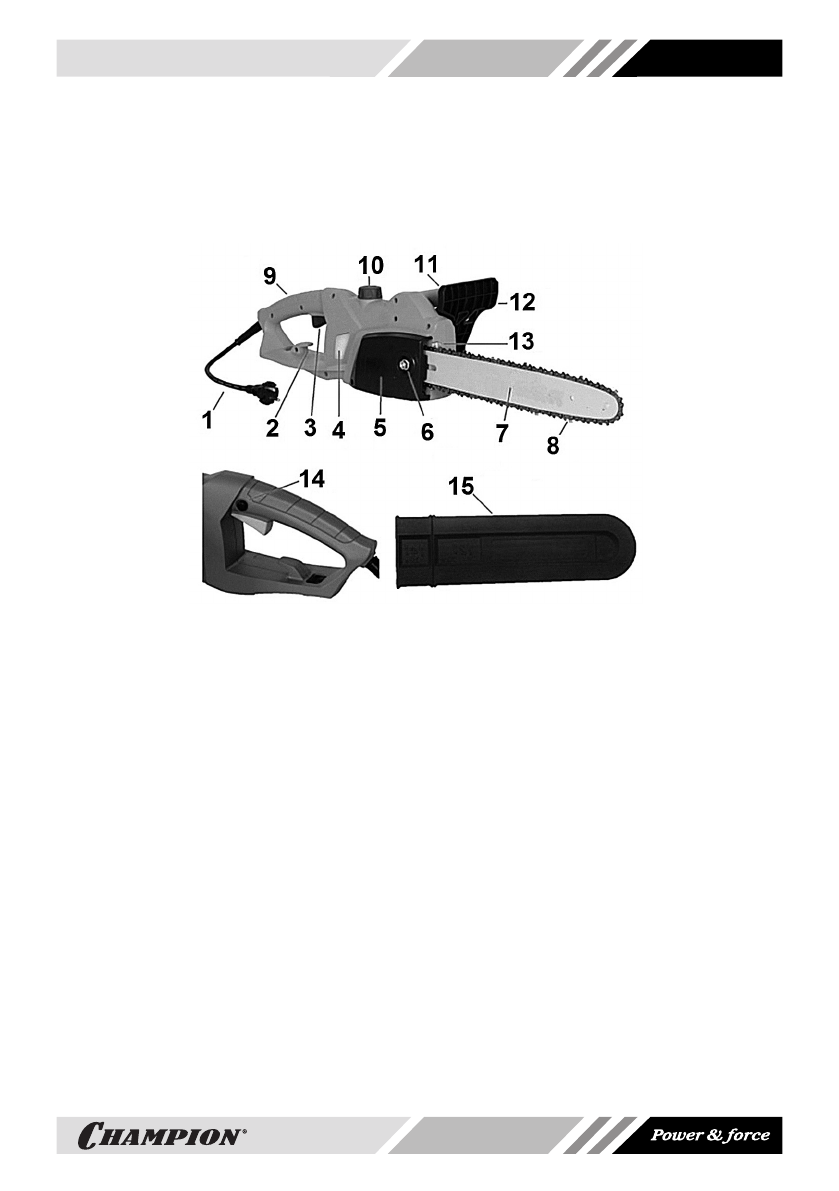

Рис.1 Основные узлы и органы управления
1. Кабель включения
2. Крючок для кабеля
3. Рычаг включения
4. Указатель уровня масла
5. Крышка шины
6. Гайка крепления шины
7. Шина
8. Пильная цепь
9. Задняя рукоятка
10. Крышка масляного бака
11. Передняя рукоятка
12. Ручка тормоза
13. Упор зубчатый
14. Стопорная кнопка рычага включения
15. Чехол защитный
Расположение основных узлов и органов управления показано на Рис. 1
ПРИНЦИП РАБОТЫ
ЭЛЕКТРОПИЛЫ
Крутящий момент от вращающегося якоря электродвигателя через коническую пере-
дачу передается на ведущую звездочку, которая приводит в движение пильную цепь.
При контакте движущихся по направляющей шине режущих зубьев пильной цепи с
древесиной происходит распиливание древесины.
