13

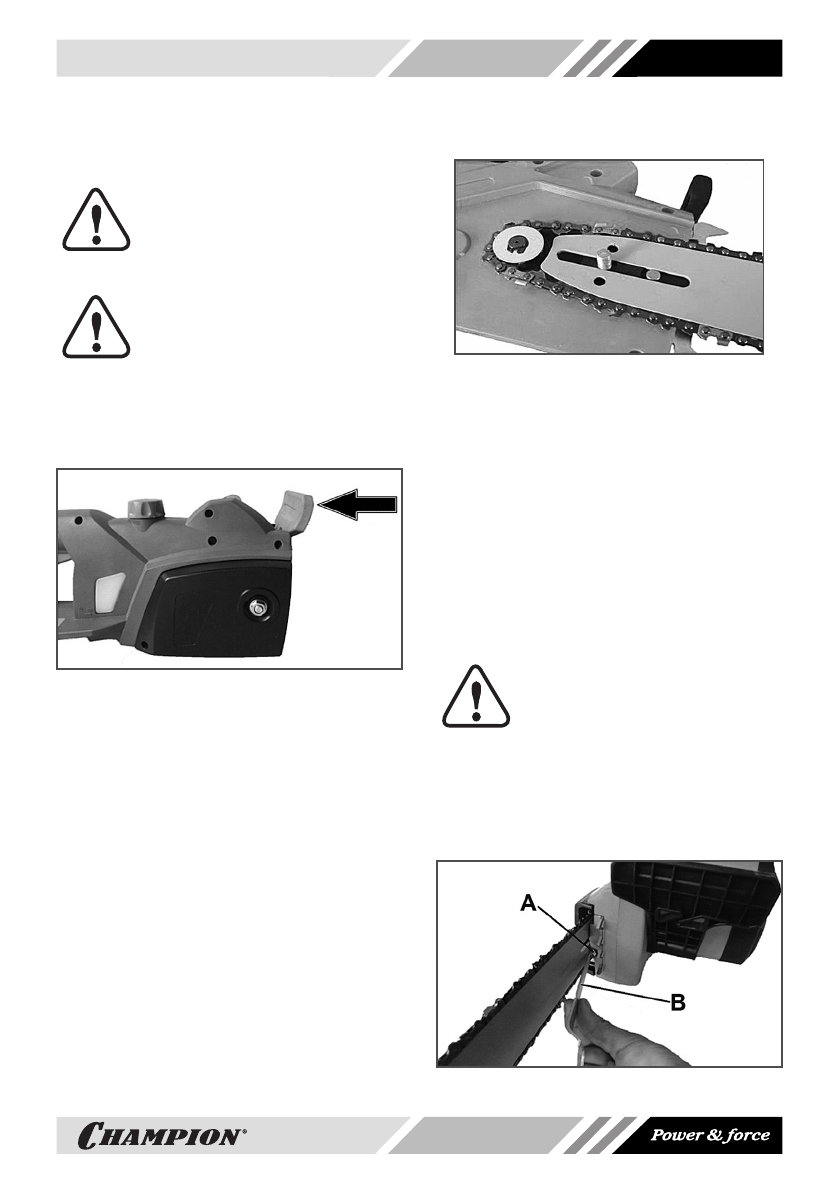

8. СБОРКА

УСТАНОВКА ШИНЫ И ЦЕПИ

ПРЕДУПРЕЖДЕНИЕ!

Для  работы  используйте

шины  и  цепи,  рекомендован-

ные  заводом-изготовителем

для данной модели электропилы.

ПРЕДУПРЕЖДЕНИЕ!

Перед  установкой  направляю-

щей шины и пильной цепи обя-

зательно  отключите  пилу  от

электропитания.

1.   Отключите  тормоз  цепи,  потянув

ручку  тормоза  на  «себя»  до  щелчка

(Рис. 2).

Рис. 2 Отключение тормоза цепи

2.  Открутите  гайку  крепления  крышки

шины  (Рис.  1  п.  6)  и  снимите  крышку

шины (Рис. 1 п. 5).

3.   Установите  цепь  на  шину.  Цепь  уста-

новите  таким  образом,  чтобы  после

установки  зубья  цепи  своими  режу-

щими  кромками  были  расположены

вперед  по  ходу  движения  цепи,  т.е.

по  часовой  стрелке  (соответствую-

щее обозначение имеется на крышке

шины).  Введите  в  зацепление  веду-

щие  звенья  цепи  с  зубьями  ведущей

звездочки  и  установите  шину  на

шпильку (Рис. 3).

4.   Установите крышку шины и закрутите

гайку крепления крышки шины, не за-

тягивая ее до упора.

Рис. 3 Установка шины и цепи

5.   Произведите  регулировку  натяжения

цепи.  После  регулировки  натяжения

цепи затяните гайку крепления крыш-

ки  шины,  не  прилагая  при  этом  чрез-

мерных усилий.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ

Правильное  натяжение  цепи  очень  важ-

но и должно проверяться перед началом

работы. Потраченное время на проверку

натяжения  цепи  позволит  сделать  рабо-

ту  более  эффективной  и  продлит  срок

службы цепи, шины и звездочки.

ПРЕДУПРЕЖДЕНИЕ!

Всегда  надевайте  защитные

перчатки  при  установке  и  ре-

гулировке натяжения цепи.

1.  Ослабьте  затяжку  гайки  крепления

крышки шины.

2.   С  помощью  отвертки  с  плоским  шли-

цем  (В)  закручивайте  винт  натяжите-

ля цепи (А) (Рис. 4).

Рис. 4 Регулировка натяжения цепи
