Montiranje/zamenjava vsadnega orodja
(glejte slike A – C)



Preverite vsadno orodje ali je pravilno nasedlo.

Če je

vsadno orodje napačno pritrjeno ali če ni varno pritrjeno,
lahko slednje med obratovanjem popusti in vas lahko po-
škoduje.

Vstavljanje držala orodja (glejte sliko D)

Če ste SDS-ročico

1

 odprli predaleč, lahko držalo orodja

14

pade iz glave gonila.

Vstavite držalo orodja

14

 tako v glavo gonila, da bo se s plo-

ščato stranjo ujelo v odprtino. Zasukajte SDS-ročico

1

 v smeri

urnega kazalca.

Namestitev in nastavitev omejevalnika globine

Globinsko omejilo

12

 lahko uporabite pri delu s segmentnimi

žaginimi listi, grebenskimi žaginimi listi in segmentnimi rezili.

Če je vstavno orodje že montirano, ga snemite.

Potisnite globinsko omejilo

12

 do prislona in z napisom ozna-

čeno stranjo obrnjeno navzgor čez prijemalo orodja

8

 na glavo

gonila električnega orodja.

Globinsko omejilo je predvideno za naslednje globine rezov:

– S segmentnimi žaginimi listi ACZ 85 .. s premerom 85 mm:

globine rezov 8 mm, 10 mm, 12 mm in 14 mm (podatek na
globinskem omejilu v večji pisavi in brez oklepajev).

– S segmentnimi žaginimi listi ACZ 100 .. s premerom

100 mm: globine rezov 14 mm, 16 mm, 18 mm in 20 mm
(podatek na globinskem omejilu v manjši pisavi in v oklepa-
jih).

Vstavite ustrezen segmentni žagin list za želeno globino reza.
Potisnite omejevalnik globine

12

 z vpenjala orodja

8

 proti na-

stavku, da ga boste lahko prosto vrteli. Omejevalnik globine

12

 obrnite tako, da bo želena globina rezanja nad tistim de-

lom žaginega lista, s katerim nameravate žagati. Omejevalnik
globine

12

 ponovno potisnite do prislona na glavo gonila ele-

ktričnega orodja.

Snemite globinsko omejilo

12

 za vse druge rezalne globine in

za delo z drugimi vstavnimi orodji. V ta namen snemite vstav-
no orodje in vzemite globinsko omejilo z glave gonila.

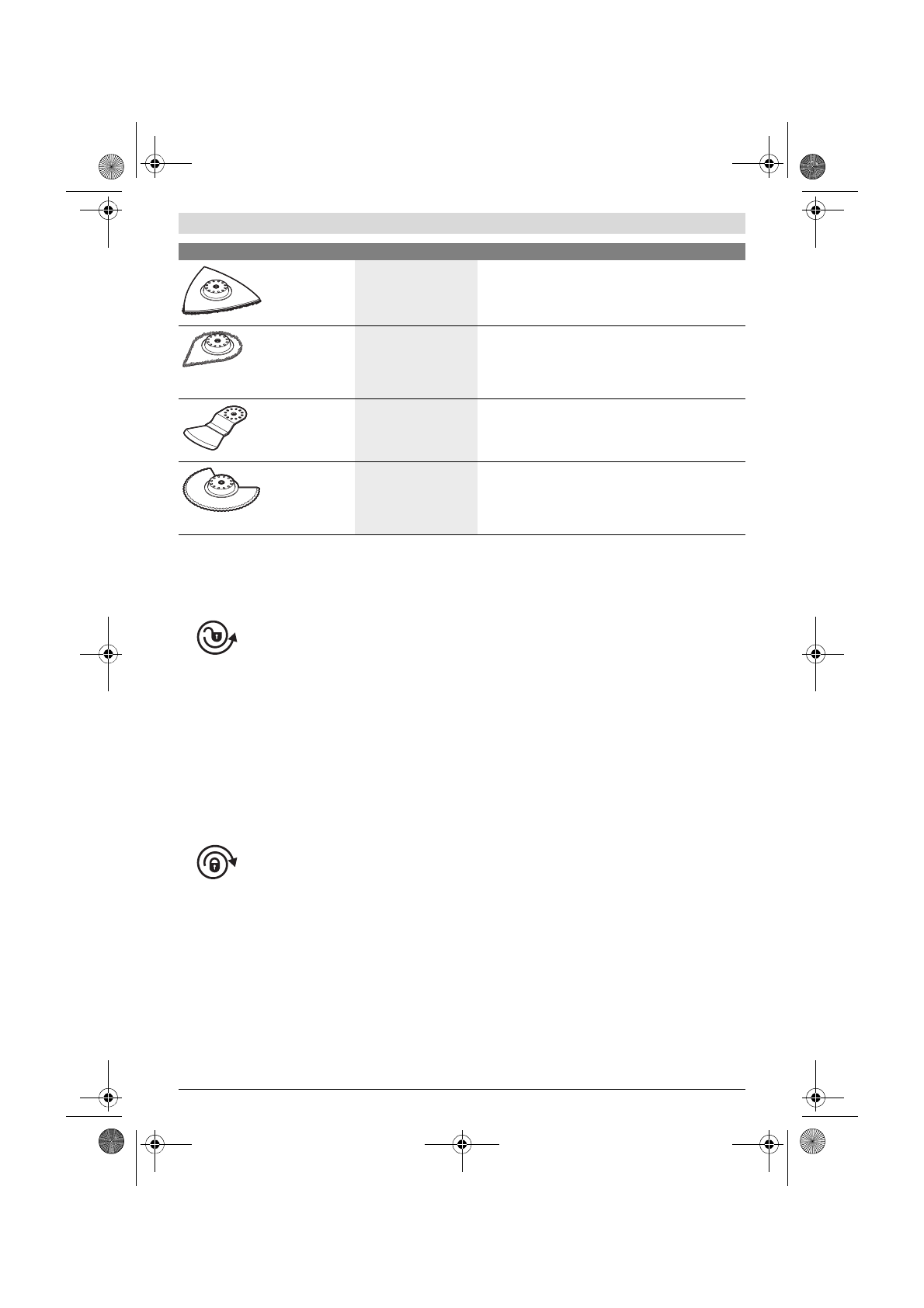

Grebenska delta
plošča iz HM (trde
kovine)

Malta, ostanki betona, les,
abrazivni materiali

Rašpanje in brušenje na trdi podlogi;
Primer: odstranjevanje malte ali lepila ploščic (npr. pri za-
menjavi poškodovanih ploščic)

HM-grebenski od-
stranjevalec malte

Malta, fuge, epoksidna
smola, umetne mase
(okrepljene s steklenimi
vlakni) in drugi abrazivni
materiali

Fuge stenskih in talnih ploščič ter odstranjevanje lepila mal-
te in fug (tudi v pravokotnih kotih)

Strgalnik, togi

Preproge, obloge

Strganje na trdi podlogi;
Primer: odstranjevanje lepila preprog in ploščic

Bimetalno segmen-
tno valovito brusil-
no rezilo

Izolacijski material, toplo-
tno izolacijske plošče, plo-
šče za zvočno izolacijo tal,
karton, tekstilne talne
obloge, guma, usnje

Rezanje mehkih materialov

Vsadno orodje

Material

Uporaba



Če je vstavno orodje že montirano, ga snemite. To storite
tako, da potisnite SDS-ročico

1

 iz zablokiranega položaja

na stran.

Zasukajte SDS-ročico za okoli 3 obrate proti
smeri urnega kazalca in odprite držalo orodja

14

.

Opozorilo:

SDS-ročice

1

 ne sukajte dlje, kot je potrebno,

saj se lahko v nasprotnem primeru zgodi, da držalo orodja

14

 pade z glave gonila (glejte „Vstavljanje držala orodja“,

stran 93).



Snemite vstavno orodje.



Potisnite novo vstavno orodje (npr. potobni žagin list

9

) z

odprtino preko držala orodja

14

. Na držalu orodja

8

 ga

premaknite tako, da bodo zareze orodja zaskočile na na-
stavke prijemala orodja.
Za varnen in neutrudljiv delovni položaj lahko nastavite
vsadna orodja v poljubne rastrske pozicije na prijemalo
orodja. Orodje nastavite (kot je prikazano na sliki) tako,
da bo koleno obrnjeno v smeri navzdol.



Zasukajte SDS-ročicol

1

 v smeri urnega kazal-

ca, da držalo orodja

14

 zapre in se orodje pri-

pne. Z roko zategnite SDS-ročaj.



Če se SDS-ročaj ne nahaja neposredno nad blokirnem po-
ložajem, ga zavrtite proti urnemu kazalcu nazaj tako, da se
bo nahajal nad blokirnim položajem. SDS-ročaj lahko do
maks. enega obrata zasukate nazaj v prostem teku.
Zasukajte SDS-ročico tako daleč, da se bo nahajala nepo-
sredno nad blokirnim položajem.



Pritisnite SDS-ročico

1

 navzdol, tako da bo slišno zaskoči-

la v blokirni pložaj.
