48

 | Українська

1 609 92A 0SD | (21.11.14)

Bosch Power Tools

Монтаж/заміна робочого інструмента (див. мал.  A – C)



Перевірте робочий інструмент на предмет міцної
посадки.

Неправильно або погано закріплені робочі

інструменти можуть розхитатися під час експлуатації і
наразити Вас на небезпеку.

Монтаж державки інструмента (див. мал. D)

Якщо Ви відпустили важіль SDS

1

 занадто сильно,

державка інструмента

14

 може випасти із головки

редуктора.

Вставте державку інструмента

14

 в головку редуктора

таким чином, щоб вона увійшла в отвір плоским боком.
Поверніть важіль SDS

1

 за стрілкою годинника.

Монтаж і налаштування обмежувача глибини

Обмежувач глибини

12

 можна використовувати для робо-

ти з сегментними пиляльними дисками, рифленими сег-
ментними пиляльними дисками та сегментними ножами.

При необхідності зніміть вже монтований робочий
інструмент.

Надіньте обмежувач глибини

12

 надписаним боком

догори через патрон

8

 на головку редуктора

електроінструменту.

Обмежувач глибини розрахований на наступну глибину
розпилювання:

– при сегментних пиляльних дисках ACZ 85 .. з діаметром

85 мм: глибина розпилювання 8 мм, 10 мм, 12 мм та
14 мм (вона зазначена на обмежувачі глибини великим
шрифтом, без дужок).

– при сегментних пиляльних дисках ACZ 100 .. з

діаметром 100 мм: глибина розпилювання 14 мм,
16 мм, 18 мм та 20 мм (вона зазначена на обмежувачі
глибини малим шрифтом, в дужках).

Встановіть сегментований пиляльний диск для необхідної
глибини розпилювання. Посуньте обмежувач глибини
розпилювання

12

 від патрона

8

 в напрямку робочого

Твердосплавна
рифлена дельта-
плита

Цементні розчини,
залишки бетону,
деревина, абразивні
матеріали

Обробка рашпілем і шліфування на твердій основі;
Приклад: видалення цементного розчину і клею для
кахлів (напр., при заміні пошкоджених кахлів)

Твердосплавне
рифлене полотно
для видалення
цементного роз-
чину

Цементні розчини, шви,
епоксидна смола, армо-
вана скловолокном
пластмаса та інші абра-
зивні матеріали

Видалення швів настінної плитки та плитки для підлоги,
а також цементних розчинів та клею для швів (також і в
прямих кутах)

Шабер, жорсткий Килими, покриття

Шабрування на твердій основі;
Приклад: видалення клею для килимових покрить і для
кахлів

Біметалевий сег-
ментований ніж із
хвилястим лезом

Ізоляційний матеріал,
ізоляційні плити, плити
для підлоги, ізоляційні
плити для поглинання
шуму від кроків, картон,
килимове покриття,
гума, шкіра

Відрізання м’яких матеріалів

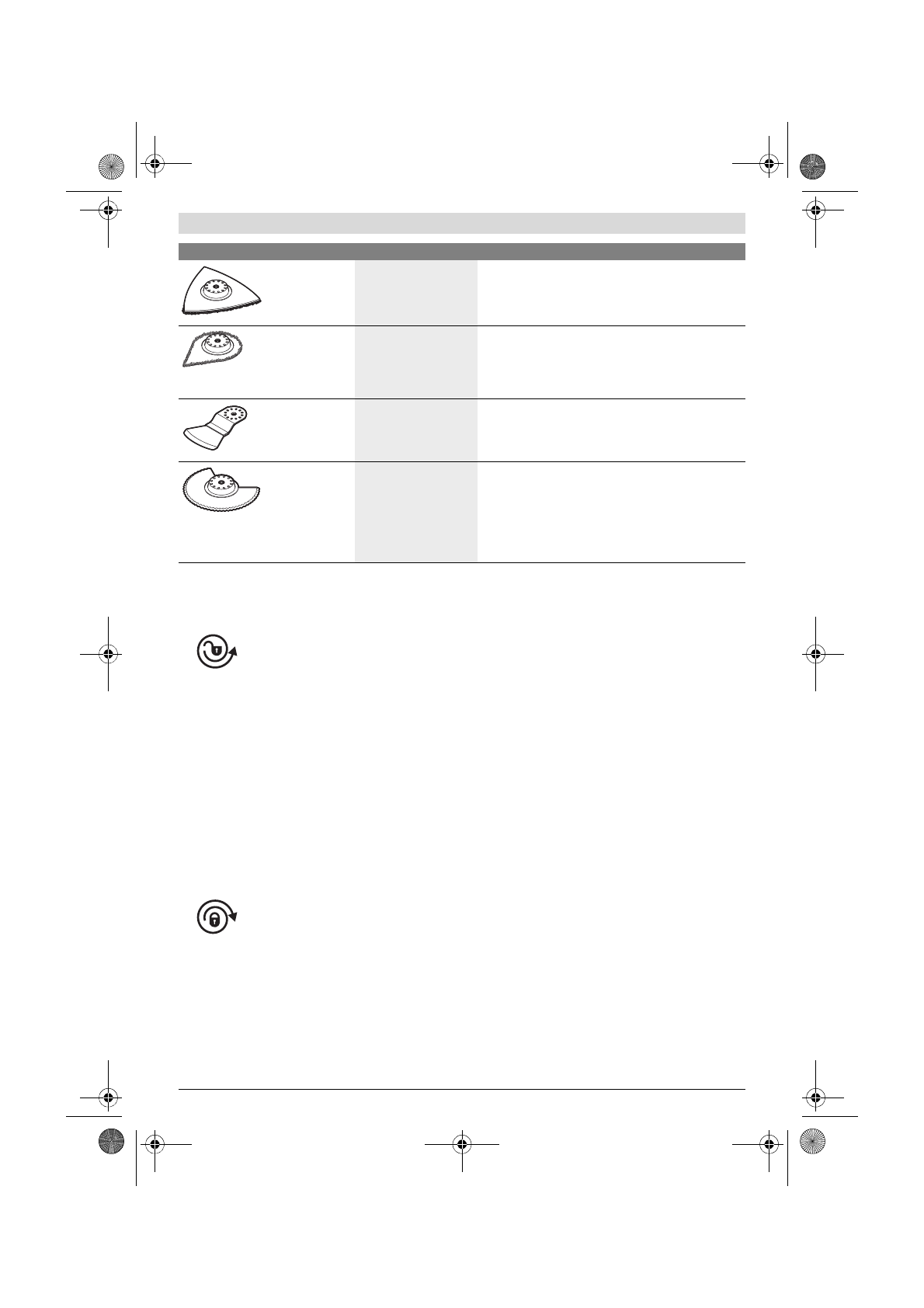

Робочий інструмент

Матеріал

Використання



При необхідності зніміть вже монтований робочий
інструмент. Для цього поверніть важіль SDS

1

 із

положення фіксації убік.

Поверніть важіль SDS прибл. на 3 оберти
проти стрілки годинника, щоб відкрити
державку інструмента

14

.

Вказівка:

Не відпускайте важіль SDS

1

 більше

потрібного, інакше державка інструмента

14

 може

випасти із головки редуктора (див. «Монтаж державки
інструмента», стор. 48).



Вийміть робочий інструмент.



Насуньте новий робочий інструмент (напр., врізне
пилкове полотно

9

) отвором на державку інструмента

14

. Пересуньте його на патроні

8

 таким чином, щоб

отвори інструмента увійшли в зачеплення на кулачках
патрона.
Для забезпечення безпечного робочого положення, а
також щоб менше втомлятися, можна встановлювати
робочі інструменти на патрон у будь-яких фіксованих
положеннях. Установіть робочий інструмент (як
зображено на малюнку) таким чином, щоб вигин
дивився донизу.



Поверніть важіль SDS

1

 за стрілкою

годинника, щоб закрити державку
інструмента

14

 та зафіксувати робочий

інструмент. Закрутіть від руки важіль SDS.



Якщо важіль SDS не знаходиться безпосередньо в
положенні фіксації, його потрібно повернути назад
проти стрілки годинника, щоб він опинився в
положенні фіксації. На холостому ходу важіль SDS
можна повертати назад макс. на один оберт.
Поверніть важіль SDS настільки, щоб він опинився
безпосередньо в положенні фіксації.



Притисніть важіль SDS

1

 донизу, щоб він відчутно

увійшов в зачеплення в положенні фіксації.
