 Português |

43

Bosch Power Tools

1 609 92A 0LU | (1.8.14)



Sacos de pó não devem ser conectados ao adaptador de
aspiração.

Caso contrário, o sistema de aspiração pode

ser obstruído.

Para assegurar uma aspiração optimizada, é necessário que o
adaptador de aspiração

26

 seja limpo em intervalos regula-

res.

Aspiração externa

Conectar a mangueira de aspiração

31

 a um aspirador de pó

(acessório). Uma vista geral sobre a conexão a diversos aspi-
radores de pó encontram-se no final desta instrução de servi-
ço.

A ferramenta eléctrica pode ser conectada directamente à to-
mada de um aspirador universal Bosch com dispositivo auto-
mático de ligação à distância. O aspirador é ligado automati-
camente, assim que a ferramenta eléctrica for ligada.

O aspirador de pó deve ser apropriado para o material a ser
trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-
mamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Tipos de funcionamento



Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.

Ajustar a profundidade de corte (veja figura C)



Adaptar a profundidade de corte à espessura da peça a
ser trabalhada.

Deveria estar visível, menos do que uma

completa altura de dente por debaixo da peça a ser traba-
lhada.

– Soltar a alavanca de aperto

27

. Para uma menor profundi-

dade de corte, deverá puxar a lâmina de serra da placa de
base

14

, para maiores profundidades de corte, deverá

premir a lâmina de serra na direcção da placa de base

14

.

Ajustar a medida desejada na escala de profundidade de
corte. Reapertar a alavanca de aperto

27

.

– Se não for possível ajustar completamente a profundidade

de corte após soltar a alavanca de aperto

27

, deverá afas-

tar a alavanca de aperto

27

 da serra e virá-la para baixo.

Soltar novamente a alavanca de aperto

27

. Repetir este

processo, até ser possível ajustar a profundidade de corte
desejada.

– Se não for possível fixar suficientemente a profundidade

de corte após apertar a alavanca de aperto

27

, deverá

afastar a alavanca de aperto

27

 da serra e virá-la para ci-

ma. Soltar novamente a alavanca de aperto

27

. Repetir es-

te processo, até a profundidade de corte estar fixa.

Ajustar ao ângulo de chanfradura
(GKS 55+ G / GKS 55+ GCE)

É recomendável colocar a ferramenta eléctrica sobre o lado
da frente da cobertura de protecção

17

.

– Soltar os parafusos de orelhas

8

 e

15

. Deslocar lateral-

mente a lâmina de serra. Ajustar a medida desejada na es-
cala

6

. Reapertar as porcas de orelhas

8

 e

15

.

Nota:

Em cortes de meia-esquadria, a profundidade de corte

é menor do que o valor indicado na escala de profundidade de
corte

28

.

Ajustar ao ângulo de chanfradura (GKS 165)

É recomendável colocar a ferramenta eléctrica sobre o lado
da frente da cobertura de protecção

17

.

– Soltar o parafuso de orelhas

8

. Deslocar lateralmente a lâ-

mina de serra. Ajustar a medida desejada na escala

6

. Re-

apertar a porca de orelhas

8

.

Nota:

Em cortes de meia-esquadria, a profundidade de corte

é menor do que o valor indicado na escala de profundidade de
corte

28

.

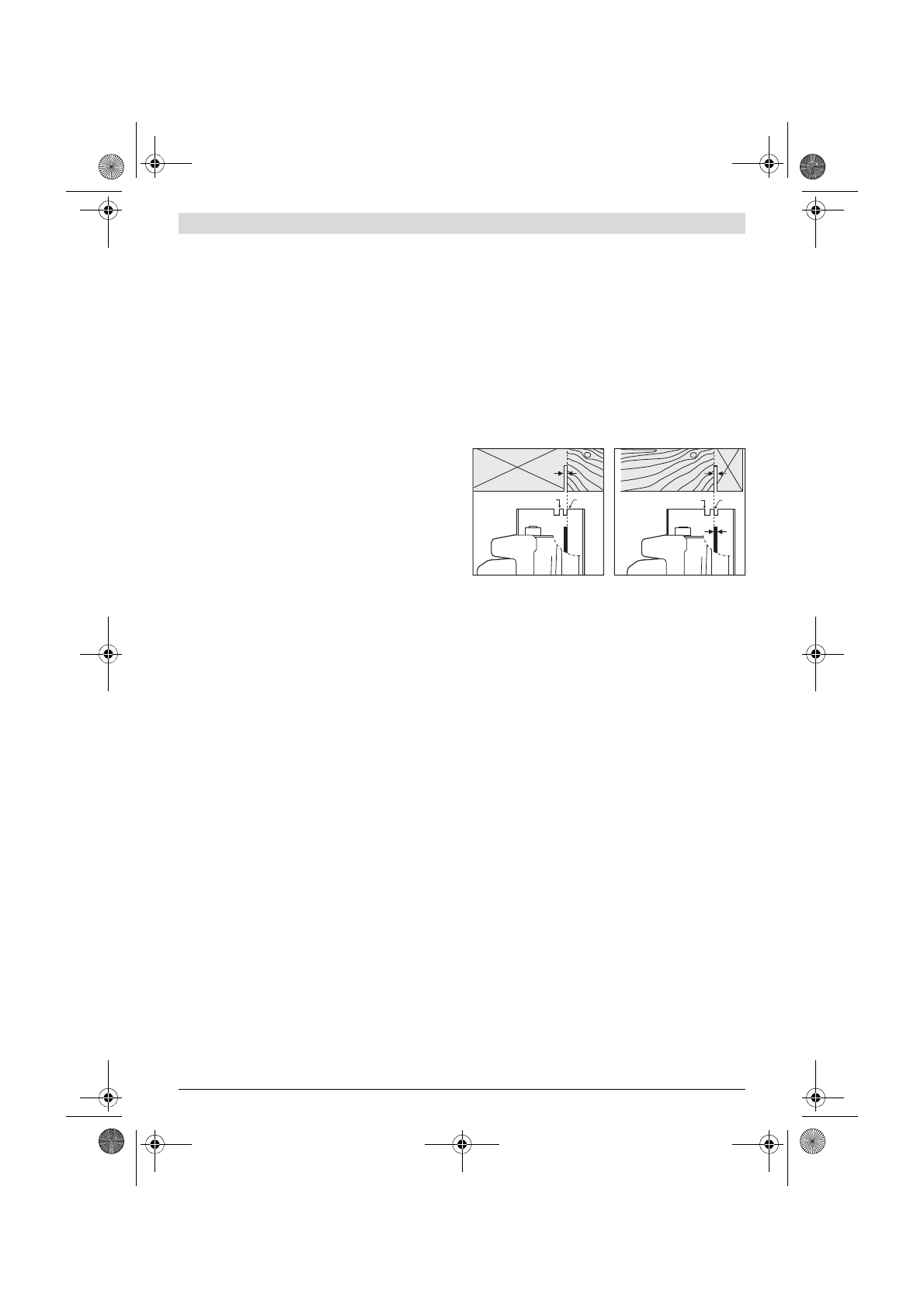

Marcações de corte

A marcação de corte de 0 °

10

 indica a posição da lâmina de

serra para cortes perpendiculares. A marcação de corte de
45 °

9

 indica a posição da lâmina de corte para cortes de 45 °.

– Para um corte exacto, deverá colocar a lâmina de corte so-

bre a peça, como indicado na figura. Executar, de prefe-
rência, um corte de ensaio.

Colocação em funcionamento



Observar a tensão de rede! A tensão da fonte de corren-
te deve coincidir com a indicada na chapa de identifica-
ção da ferramenta eléctrica. Ferramentas eléctricas
marcadas para 230 V também podem ser operadas
com 220 V.

Ligar e desligar

– Para a

colocação em funcionamento

 da ferramenta eléc-

trica, deverá

primeiramente

 premir o bloqueio de ligação

3

 para trás e premir

em seguida

 o interruptor de ligar-des-

ligar

2

 e mantê-lo premido.

– Para

desligar

 a ferramenta eléctrica, deverá soltar nova-

mente o interruptor de ligar-desligar

2

.

Nota:

Por motivos de segurança o interruptor de ligar-desli-

gar

2

 não pode ser travado, mas deve permanecer premido

durante o funcionamento.

Pré-selecção do número de rotação (GKS 55+ GCE)

Com a roda de pré-selecção do número de rotações

1

 é possí-

vel pré-seleccionar o número de rotações necessário durante
o funcionamento.

O número de rotação necessário depende da lâmina de serra
utilizada e do material a ser trabalhado (veja vista geral de lâ-
minas de serra no final desta instrução de serviço).

0

45

0

45
