Česky

2 610 009 556 | (12.1.10)

Bosch Power Tools

Funkční popis

Čtěte všechna varovná upozornění
a pokyny.

Zanedbání při

dodržování varovných upozornění a
pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo
těžká poranění.

Určené použití

Elektronářadí je určeno jako stacionární stroj k
provádění podélných a příčných řezů s přímým
průběhem řezu do dřeva a též dřevotřískových a
dřevovláknitých desek. Přitom jsou možné
vodorovné pokosové úhly od

–

50

°

 do +58

°

 a též

svislé úhly sklonu od 0

°

 do 45

°

.

Při použití příslušných pilových kotoučů je
možné řezání hliníku a lehkých kovů.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje
na vyobrazení elektronářadí na obrázkových
stranách.

1

Zákluzové vedení

2

Přepravní držadlo

3

Ochranný kryt

4

Spínač

5

Rukojeť

6

Kyvný ochranný kryt

7

Vodící váleček

8

Stůl pily

9

Stupnice pokosového úhlu (horizontální)

10

Vkládací deska

11

Zajišťovací knoflík pro libovolné pokosové
úhly (horizontální)

12

Páčka pro přednastavení pokosového úhlu
(horizontální)

13

Ukazatel úhlu (horizontální)

14

Zářezy pro standardní pokosové úhly

15

Montážní otvory

16

Otvory pro svěrku

17

Prodlužovací třmen *

18

Dorazová lišta

19

Stupnice pro úhel sklonu (vertikální)

20

Ukazatel úhlu (vertikální)

21

Upínací páčka pro libovolné úhly sklonu
(vertikální)

22

Výfuk třísek

23

Hloubkový doraz

24

Šrouby s vnitřním šestihranem (6 mm)
dorazové lišty

25

Zajišťovací šroub zákluzového vedení

26

Klíč na vnitřní šestihrany (6 mm)/křížový
šroubovák

27

Přepravní zajištění

28

Varovný štítek laseru

29

Spínač pro vyznačení čáry řezu (

„

Laser

“

)

30

Spínač pro osvětlení (

„

Light

“

)

31

Ochrana proti překlopení

32

Kontramatice ochrany proti překlopení

33

Třmen ochrany proti překlopení

34

Prachový sáček

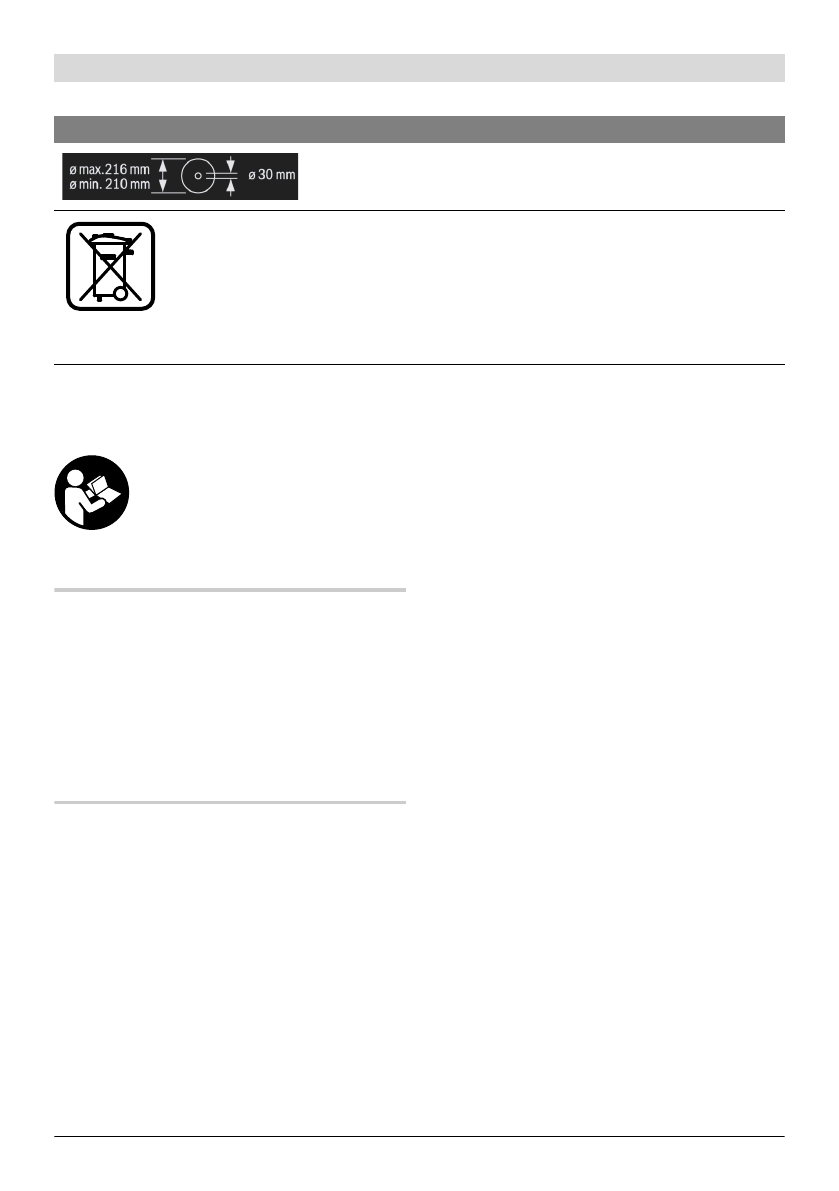

Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez vůle
lícovat na nástrojové vřeteno. Nepoužívejte žádné redukce
nebo adaptéry.

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu!
Podle evropské směrnice 2002/96/ES o starých elektrických a
elektronických zařízeních a jejím prosazení v národních
zákonech musí být neupotřebitelné elektronářadí rozebrané
shromážděno a dodáno k opětovnému zhodnocení
nepoškozujícímu životní prostředí.

Symbol

Význam
