Hrvatski

 |

209

Bosch Power Tools

2 610 009 556 | (12.1.10)

Opis djelovanja

Treba pročitati sve napomene o si-
gurnosti i upute.

Ako se ne bi

poštivale napomene o sigurnosti i
upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat kao stacionarni uređaj predviđen
je za uzdužno i poprečno rezanje drva sa ravnim
rezovima, kao što ploče iverice i vlaknaste ploče.
Kod toga su mogući horizontalni kutovi kosog
rezanja od

–

50

°

 do +58

°

, kao i vertikalni kutovi

kosog rezanja od 0

°

 do 45

°

.

Primjenom odgovarajućih listova pile moguće je
piljenje aluminija i lakih metala.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se
na prikaz električnog alata na stranicama sa
slikama.

1

Vučna naprava

2

Transportna ručka

3

Štitnik

4

Prekidač za uključivanje/isključivanje

5

Ručka

6

Njišući štitnik

7

Klizni valjčić

8

Stol za piljenje

9

Skala za kut kosog rezanja (horizontalnog)

10

Uložna ploča

11

Ručica za utvrđivanje proizvoljnog kuta
kosog rezanja (horizontalnog)

12

Poluga za prethodno namještanje kuta
kosog rezanja (horizontalnog)

13

Pokazivač kuta (horizontalnog)

14

Zarezi za standardni kut kosog rezanja

15

Provrti za montažu

16

Provrti za vijčanu stegu

17

Produžni stremen *

18

Granična vodilica

19

Skala za kut kosog rezanja (vertikalnog)

20

Pokazivač kuta (vertikalnog)

21

Stezna ručka za proizvoljni kut kosog rezanja
(vertikalnog)

22

Izbacivač strugotine

23

Graničnik dubine

24

Inbus vijci (6 mm) granične vodilice

25

Vijak za utvrđivanje vučne naprave

26

Inbus šesterokutni vijak (6 mm)/križni
odvijač

27

Transportni osigurač

28

Znak upozorenja za laser

29

Prekidač za označavanje linije rezanja
(

„

Laser

“

)

30

Prekidač za osvjetljenje (

„

Light

“

)

31

Zaštita od prevrtanja

32

Kontramatica zaštite od prevrtanja

33

Stremen zaštite od prevrtanja

34

Vrećica za prašinu

35

Poluga za uglavljivanje

36

Križni vijak (pričvršćenje njišućeg štitnika)

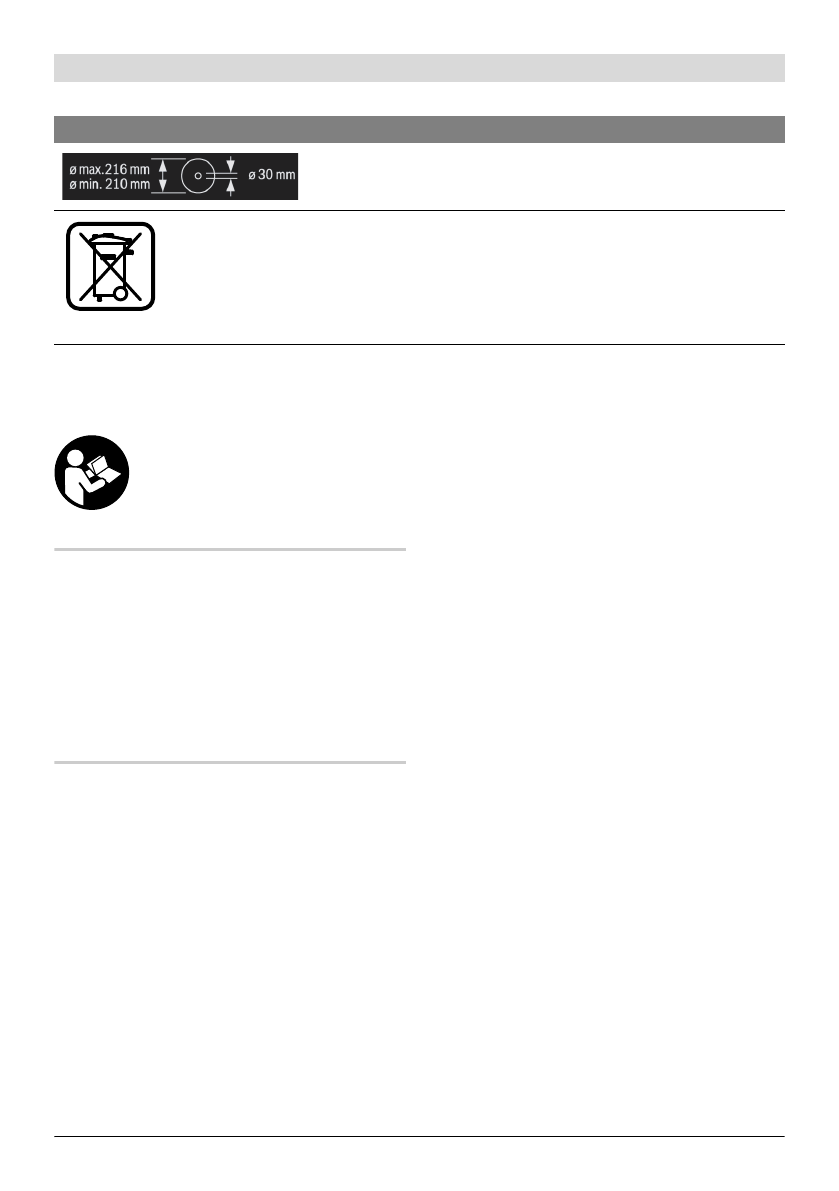

Pridržavajte se dimenzija lista pile. Promjer otvora mora bez
zazora točno odgovarati vretenu alata. Ne koristite redukcijske
komade ili adaptere.

Samo za zemlje EU:

Ne bacajte električni alat u kućni otpad!
Prema Europskim smjernicama 2002/96/EG za električne i
elektroničke stare uređaje, električni alati koji više nisu
uporabivi moraju se odvojeno sakupiti i dovesti na ekološki
prihvatljivu ponovnu primjenu.

Simbol

Značenje
