80

 |

Русский

F 016 L70 668 | (3.5.10)

Bosch Power Tools

–

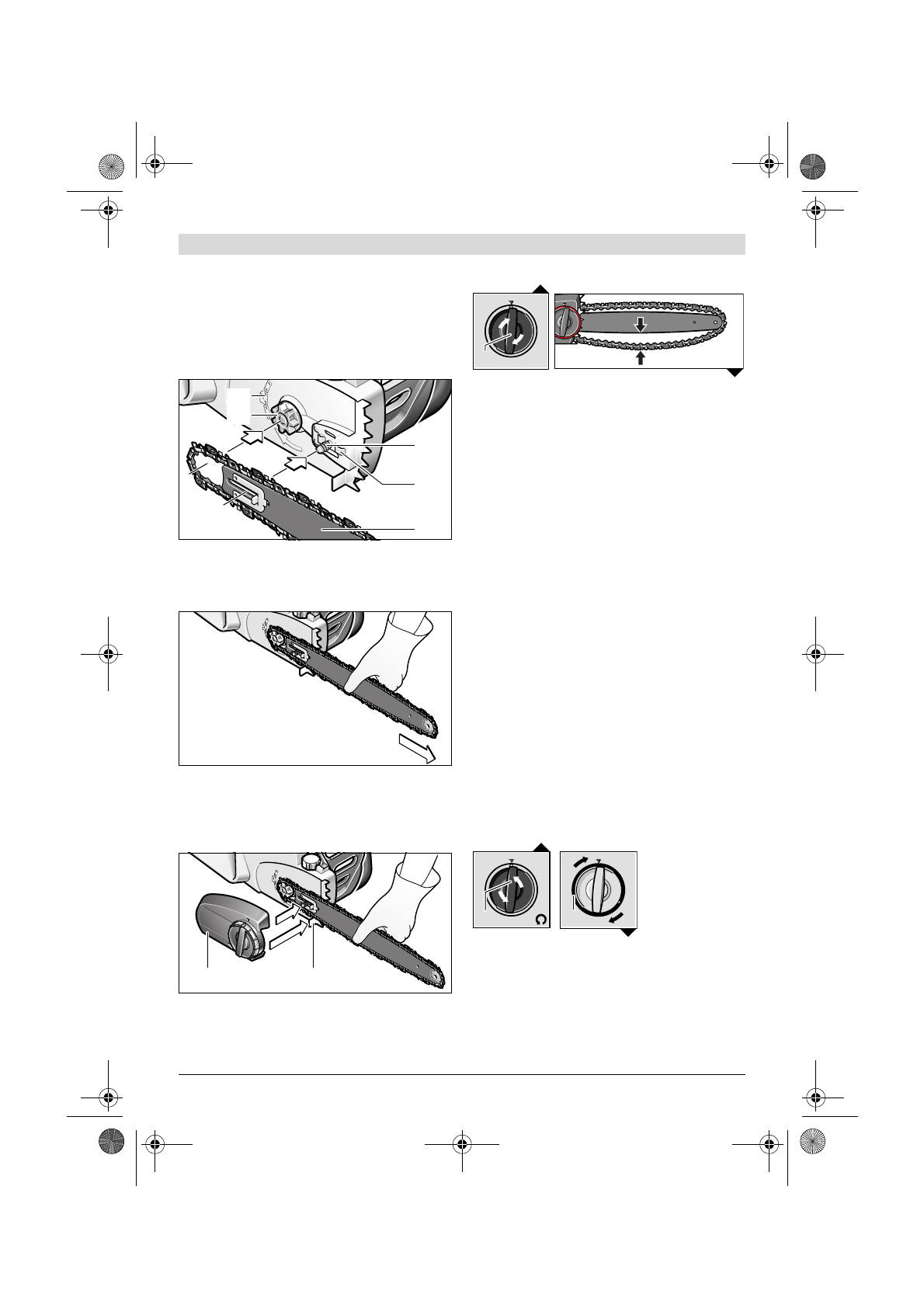

Уложите звенья цепи на цепную звездочку

18

 и установите пильный аппарат

12

 так,

чтобы расположенные перед и позади
крепящего болта

21

 водила пильного

аппарата

20

 попали в продольное

отверстие пильного аппарата

12

.

–

Убедитесь в том, что все детали хорошо
расположены на своих местах и крепко
держите пильный аппарат с пильной цепью
в этом положении.

–

Установите крышку

16

 точно на место и

убедитесь в том, что стрелки, как и прежде,
совпадают, а упорный палец цепи

22

 точно

ложится в предусмотренный для него
направляющий шлиц в крышке

16

.

–

Крепко притяните крышку

16

 с помощью

зажимой ручки

15

.

–

Пильная цепь пока еще не натянута.
Натяжение пильной цепи производится в
порядке, описанном в разделе «Натяжение
пильной цепи».

Натяжение пильной цепи (см. рис. А)

Проверяйте натяжение цепи перед началом
работы, после первой резки и регулярно во
время пиления через каждые 10 минут.
Особенно при использовании новой пильной
цепи следует считаться с ее повышенным
удлинением.

Долговечность пильной цепи в значительной
степени зависит от достаточной смазки и
правильного ее натяжения.

Никогда не натягивайте сильно разогретую
пильную цепь, поскольку она сильно
стягивается при охлаждении и слишком плотно
прилегает к пильному аппарату.

–

Положите цепную пилу на ровную
поверхность.

–

Поверните зажимную ручку

15

 прибл. на

1

–

3 оборота против часовой стрелки,

чтобы ослабить фиксацию пильного
аппарата.

–

Проверьте правильность укладки звеньев
цепи в направляющем шлице пильного
аппарата

12

 и на цепной звездочке

18

.

–

Поверните красное кольцо с храповиком
для натяжения цепи

14

 по часовой стрелке

до достижения требуемого натяжения цепи.
Механика храпового механизма
предотвращает возможность ослабления
натяжения цепи. Если кольцо для
натяжения цепи

14

 тяжело поддается

17
18

20

12

21

22

16

15

15

14
