Lietuviškai

 |

225

Bosch Power Tools

F 016 L70 668 | (3.5.10)

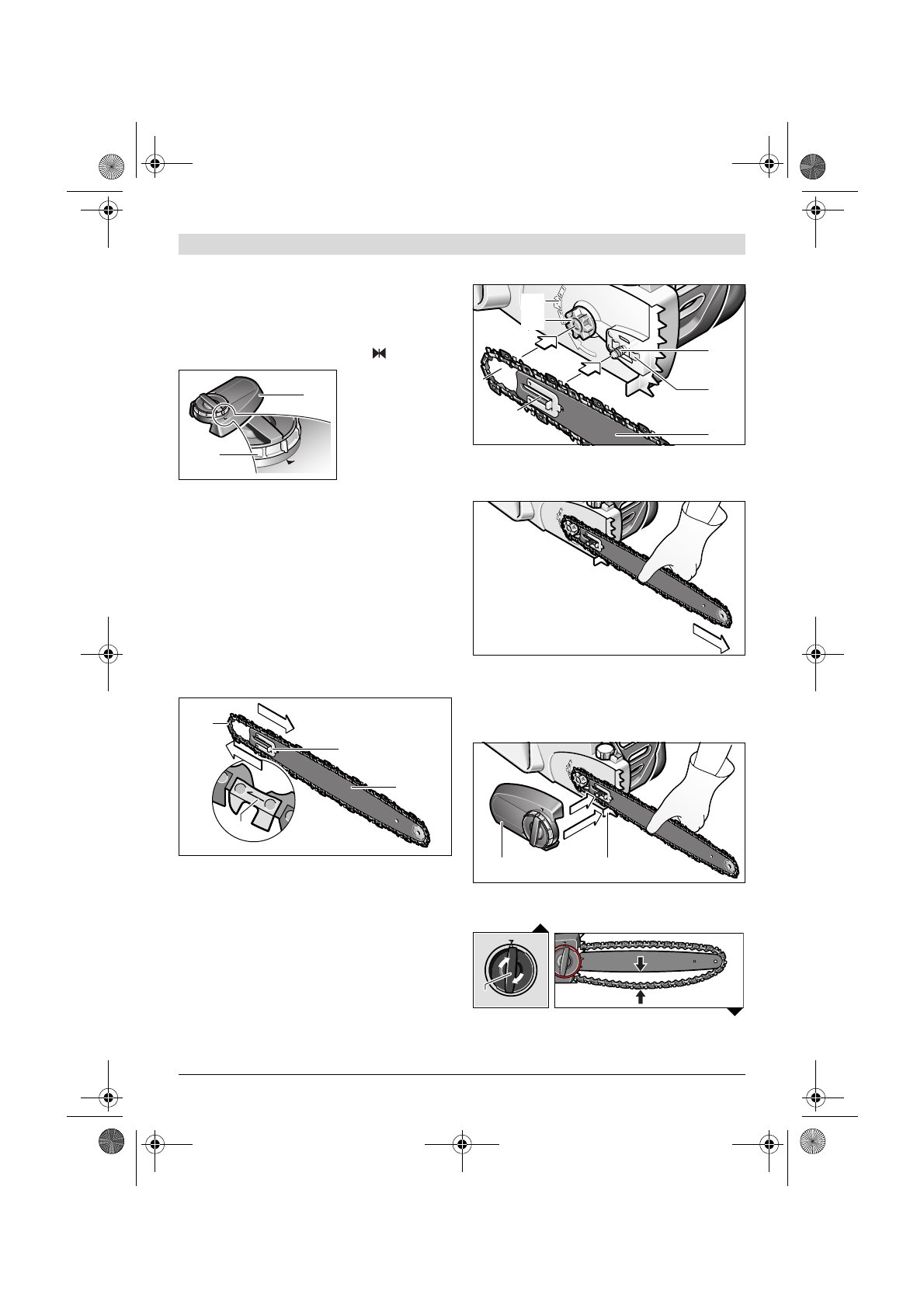

Pjovimo juostos ir grandinės montavimas
(žiūr. pav. A)

–

Atsargiai išpakuokite visas dalis.

–

Dvi rodyklės ant grandinės įtempimo žiedo

14

 ir dangtelio

16

 turi sutapti (

).

–

Padėkite grandininį pjūklą ant lygaus
pagrindo.

f

Leidžiama naudoti tik tokias pjūklo
grandines, kurių grandies storis (pjūvio
plotis) yra 1,1 mm.

–

Pjūklo grandinę

11

 įdėkite į pjovimo juostos

12

 griovelį. Atkreipkite dėmesį į tinkamą

sukimosi kryptį. Pjūklo grandinę palyginkite
su sukimosi krypties simboliu

17

. Įsitikinkite,

kad grandinės įtempimo kumštelis

23

 būtų

nukreiptas į išorę. Kad pjūklo grandinę

11

būtų lengviau įdėti, pjovimo juostą

12

 laikyki-

te vertikaliai.

–

Grandinę uždėkite ant grandinės krumpliara-
čio

18

, o pjovimo juostą

12

 uždėkite taip, kad

prieš ir už tvirtinamojo varžto

21

 esančios

pjovimo juostos kreipiamosios

20

 įsistatytų į

pjovimo juostos

12

 išilginę išpjovą.

–

Patikrinkite, ar visos dalys yra tinkamose
vietose ir laikykite pjovimo juostą su grandine
šioje padėtyje.

–

Tiksliai uždėkite gaubtą

16

 ir įsitikinkite, kad

rodyklės, kaip ir anksčiau, sutampa ir kad
grandinės gaudyklės pirštas

22

 yra

specialioje gaubto

16

 kreipiamojoje

išpjovoje.

–

Pritvirtinkite gaubtą

16

 šiek tiek įtempdami

rankenėlę

15

.

16

14

12

23

11

17

17
18

20

12

21

22

16

15
