Режим Про (профессиональный режим)

В режиме Про или отображения «сырой» ин-

формации весь экран отведён под демонстрацию
необработанных данных. Эхолот не пытается рас-
познать  рыбу,  а  просто  показывает  все  отражён-
ные  сигналы,  которые  он  смог  зафиксировать.
Этот режим наиболее полезен для опытных рыба-
ков, поскольку позволяет видеть свою снасть под
водой,  обнаруживать  термоклины,  водоросли  и
другие объекты и лучше понять структуру водной
толщи.

Все объекты в этом режиме отображаются по-

лосками, дугами и пикселями.

Картина на экране будет

зависеть  от  установленного
уровня  чувствительности.  На-
пример,  если  хотите  наблю-
дать  за  игрой  своей  снасти  на  экране  эхолота,  то  не-
обходимо опустить мормышку (другую снасть) в лунку
на среднюю глубину или ближе ко дну и увеличивать
чувствительность,  пока  не  появится  на  экране  сигнал
от снасти.

В режиме Про на экране нередко можно наблюдать

информацию, лежащую «ниже» дна. Например, на ма-
лой глубине и максимальной чувствительности может
появиться не только «второе» (как показано на рисун-
ке слева), но и «третье» дно. Подобная картина возни-

наоборот, принимать за нее другой предмет.

В режиме FISH ID на экран могут выводиться три размера рыбы. Из-

вестно, что эхолот видит рыбу, прежде всего, из-за плавательного пузыря.
Поэтому его размер в первую очередь будет влиять и на размер контура
рыбы. По этой же причине, летом при движении пузыри с газами на водо-
рослях могут «проявиться» на экране эхолота как рыбы.

Для корректного определения рыбы большое значение имеет правиль-

но установленный уровень чувствительности.

При завышенном уровне чувствительности, особенно летом при дви-

жении на лодке, когда эхолот может регистрировать даже цветущую воду,
термоклины или взвешенные частицы, вполне вероятно, что эти неодно-
родности могут проявиться на экране в виде символов рыб. Стайки маль-
ка также могут вызывать появление больших контуров рыбы на экране.
Уменьшение чувствительности позволит отфильтровать эти «мешающие»
факторы. Конкретных рекомендаций по установке уровня чувствительно-
сти выдать невозможно, так как условия на водоемах существенно отли-
чаются.

Принцип отображения информации на экране

Контуры рыб, появляющиеся рядом с RTS-окном (в левой части экра-

на), - это рыбы, находящиеся в зоне конуса луча в данный момент. Далее
эти контуры движутся справа налево по экрану. С частотой 4 Гц в секунду
картинка сдвигается влево, и эти данные уже называются «историей». На-
пример, если символ рыбы находится в середине экрана, это означает,
что рыба находилась в луче 10 сек назад.

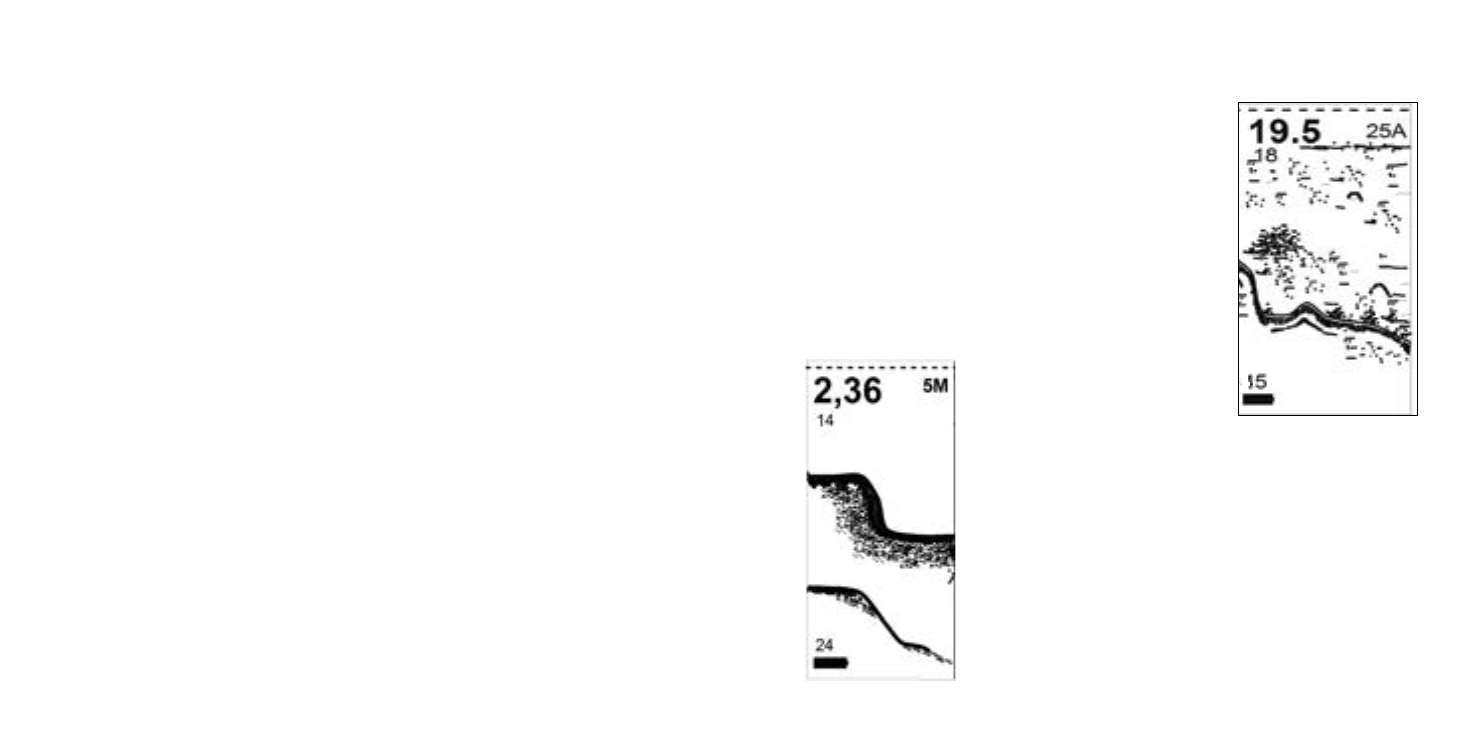

Вид экрана в режиме Про
