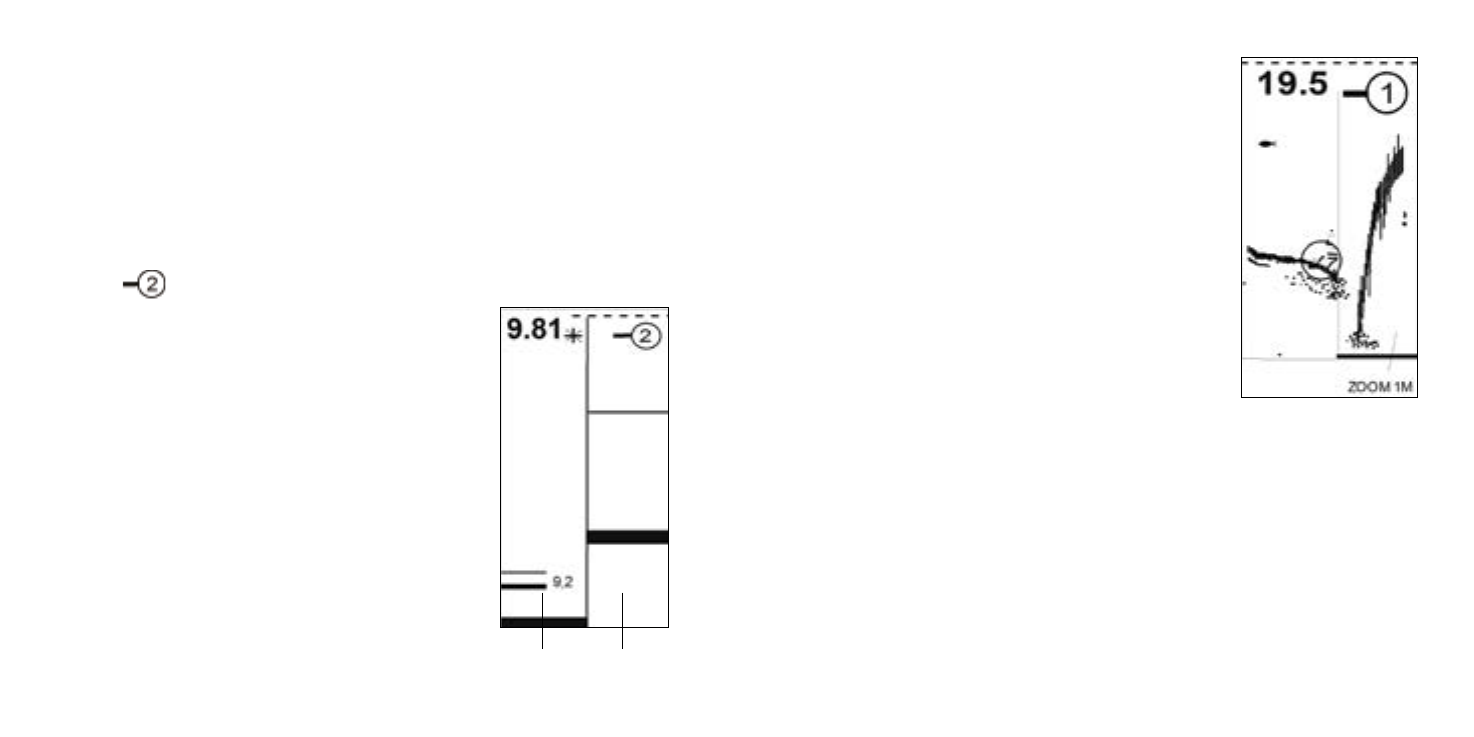

ОКНО ZOOM
Режим «ZOOM» (увеличение) предназначен для детального рассмотре-
ния придонного слоя воды, а точнее, находящихся в этом слое объектов.
Для включения ZOOM’а надо в рабочем режиме нажать левую кнопку.
Когда «ZOOM» включен, экран делится вертикальной чертой на две рав-
ные части. В правой части отображается придонная область, а в левой
– обычная обработанная или «сырая» (в зависимости от выбранного ре-
жима отображения) информация по всей трассе от поверхности до дна.
Признаком включенного «ZOOM» является значок лупы с цифрой в се-
редине
, появляющийся в правом верхнем углу экрана (вместо зна-
чения масштаба). Цифры в значке лупы означают
высоту ZOOM-окна. Увеличивать и уменьшать это
значение можно кнопками «вверх» и «вниз» (1, 2,
3, 4 или 5 м).
Для изменения ширины окна ZOOM, необходимо
в МЕНЮ в разделе «окно ZOOM» выбрать одно из
значений: обычное, широкое или узкое.
Существуют отличия функции ZOOM в режимах
ЗИМА и ЛЕТО.
Летом при движении на лодке, когда меняется глу-
бина, переключается шкала, отображаются различ-
ные придонные структуры, ZOOM-окно может быть
наполовину, а то и больше, заполнено придонными
объектами. По этой причине получить полезную
информацию на экране эхолота будет проблема-
тично.
Зимой на лунке в стабильных условиях ZOOM-ре-
жим более востребован. Нижняя часть экрана
соответствует линии дна, «замороженной» на глу-
бине, при которой был включен ZOOM. Если опу-
стить датчик в лунке немного глубже, то линия дна
в ZOOM-окне поднимется. Это позволяет более
детально рассмотреть придонную область.
ВАЖНО!
При переходе на другую лунку (дру-
гая глубина) необходимо два раза нажать ле-
вую кнопку, чтобы снова включить ZOOM для
другой глубины.
Режим ZOOM полезен при работе на больших
глубинах от 8-10 метров, т.к. при таких глубинах
рассмотреть, что находится возле дна, будет не
просто из-за невысокого разрешения экрана. На-
пример, на глубине 20 метров объект размером 15
см будет представлен на экране в один пиксель, а
в ZOOM-окне (1 метр) этот же объект будет прорисован уже 30 пикселями.
УСЛОВИЯ «Лето/Зима»
Эксплуатация эхолота в летний и зимний периоды отличается не толь-
ко температурными режимами, но и условиями на водоеме. Летом цве-
тет вода, много микро взвесей, термоклины в водной толще, а зимой на
работу эхолота оказывает влияние лунка и подледные скопления микро-
пузырей и мусора. В зависимости от температуры воды также меняется
скорость распространения акустических сигналов в воде. Для удобства
пользования в эхолоте есть возможность выбрать зимний или летний ре-
жимы работы, в которых разработчиками учтены эти сезонные особенно-
ZOOM 2 м
поле
объектов
дно
