ВВЕДЕНИЕ

Эхолоты  «Практик» предназначены для измерения глубины водоема и

поиска перспективных мест для рыбалки.

Принцип  действия  эхолотов  «Практик»  основан  на  излучении  датчи-

ком-преобразователем  ультразвуковых  волн  в  воду  и  дальнейшем  при-
ёме  отражённых  от  дна  или  других  объектов  эхо-импульсов.  Зондирую-
щий луч представляет собой конус, вершиной которого является датчик,
обычно  располагающийся  чуть  ниже  поверхности  воды,  а  основанием
–  дно.  Когда  ультразвуковая  волна  встречает  на  своём  пути  какое-либо
препятствие,  то  часть  её  отражается  и  возвращается  обратно  к  датчи-
ку-преобразователю,  и  на  экране  приемника  отображается  информация
о наличии данного объекта.

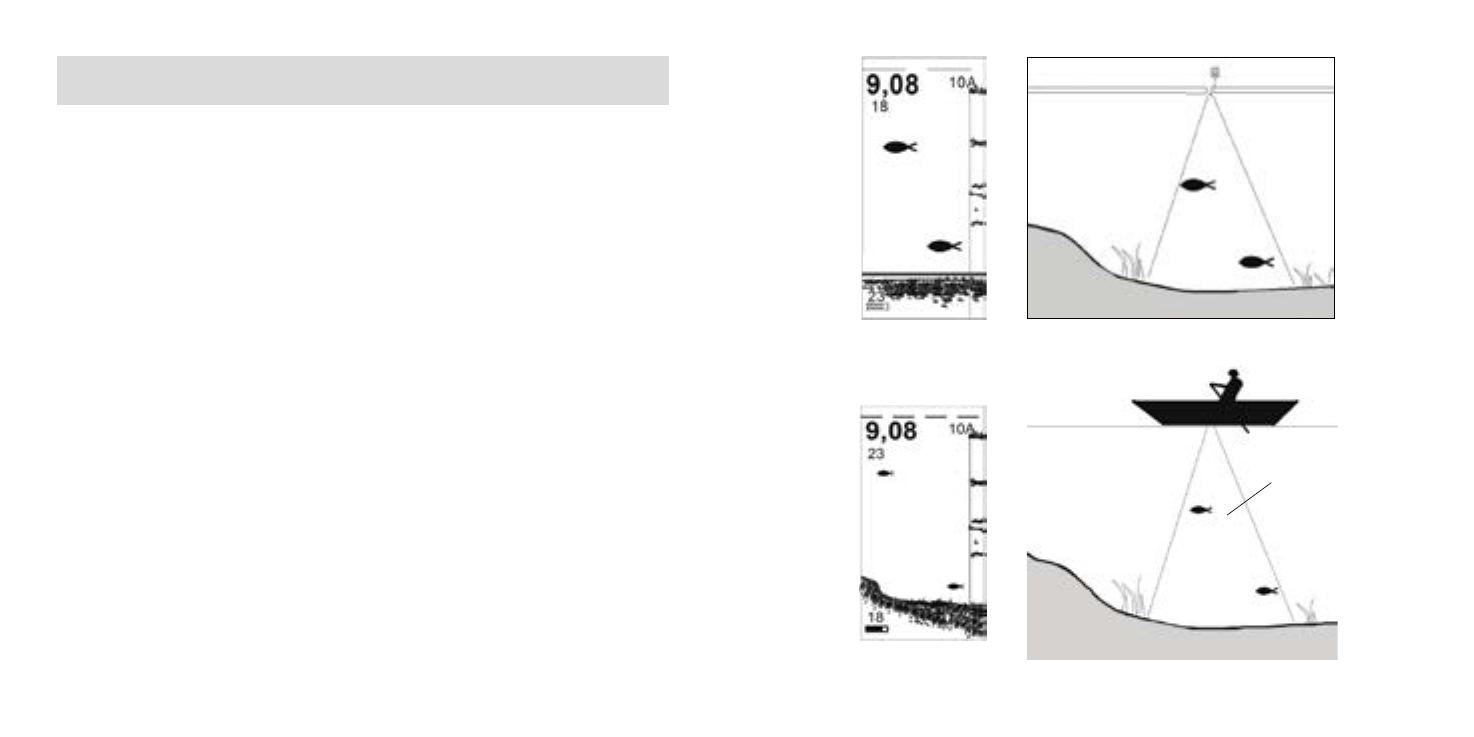

На  рисунках  справа  показаны  типичные  картины  на  экране  эхолота  и

соответствующая  этим  картинам  информация  в  водной  толще  водоёма
летом и зимой.

Очень важно понимать, что эхолот отображает на экране не объёмное

(трёхмерное)  представление  водной  толщи,  а  лишь  проекцию  на  верти-
кальную  плоскость,  проходящую  через  середину  конуса  зондирования.
Это и создаёт иллюзию того, что все обнаруженные лучом объекты рас-
положены под датчиком.

В  основе  современной  рыбалки  лежит  принцип,  заключающийся  не

столько  в  поиске  рыбы,  сколько  в  определении  традиционных  мест  её
обитания.  Главное  в  этом  деле  –  понять  водоём  и  наличие  в  нем  рыбы,
и  для  решения  этой  задачи  помощь  эхолота  будет  неоценимой.  Однако,
чтобы  полностью  понимать  отображаемую  им  картину,  необходимо  при-
обрести определённый опыт.

Картина на экране

эхолота зимой

Картина на экране

эхолота летом

Зимний водоем

Летний водоем
