Подключение к газовой магистрали

Использование гибких резиновых
шлангов не допускается.

Подключение прибора к
газовой магистрали

Газовый патрубок находится в верхней
части духового шкафа, прямо за панелью
управления.
Подключение к газовой магистрали:
1.

Немного вдвиньте духовой шкаф в нишу
(примерно на 30 см) и работайте с
патрубком сверху. Подключение можно
выполнить, действуя в соответствии с
одной из следующих процедур:
A)

п од к л ю ч е н и е   ч е р е з   г и б к у ю
м е т а л л и ч е с к у ю   т ру б у

  ( м а кс .

длина до 2 метров) - навинтите
трубу подачи газа на патрубок (1/2“),
вставив между трубой и основанием
патрубка прокладку из комплекта
поставки духового шкафа;

B)

п од к л ю ч е н и е   ч е р е з   ж е с т к у ю
металлическую тру бу

  (мягкая

медь - мин. диаметр: 8 мм) - вставьте
медную трубу в патрубок после
установки соответствующей гайки и
н а ко н е ч н и к а - ол и в ы   н а   м ед н у ю
трубу с помощью переходника (в
комплект поставки не входит).

2. Затяните гайки ключом 22. Делайте это

осторожно, чтобы не сдвинуть патрубок
с места и не приложить нежелательные
нагрузки на систему подачи газа в
приборе.

3. Полностью вставьте в углубление и

зафиксируйте наконечник, как описано
в соответствующем разделе.

4. Проверьте герметичность соединения с

помощью раствора для определения
утечки газа.

Ни в коем случае не применяйте для
проверки герметичности открытое
пламя!

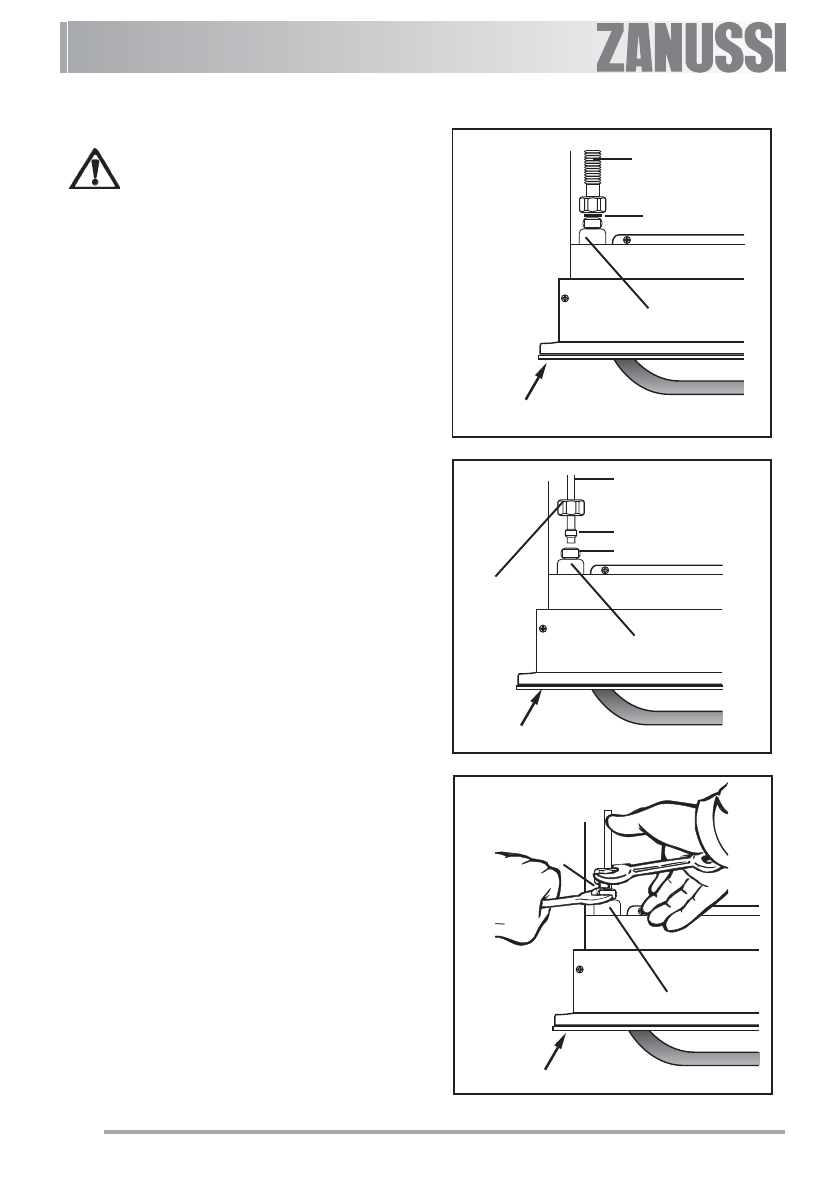

Гибкая
м е т а л л и ч е с к а я
труба

Прокладка

Гайка

Патрубок подачи газа

Патрубок подачи газа

Панель управления

Вид
сверху

Вид
сверху

Панель управления

A)

Наконечник-олива

Гайка

Патрубок подачи газа

Панель управления

Вид
сверху

Жесткая
металлическая
труба

Соединитель

B)
