Русский  7

Ус

тановк

а

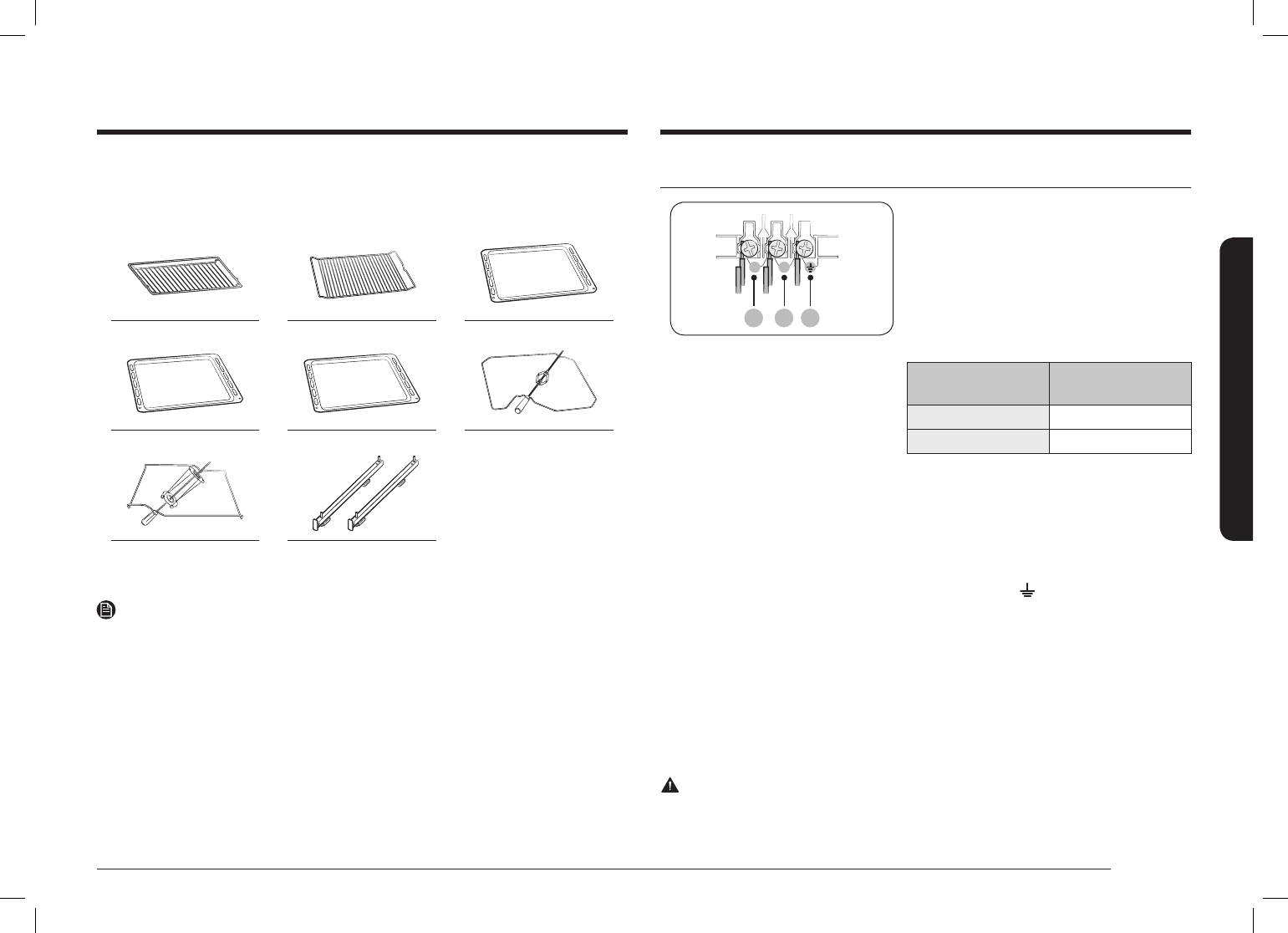

Принадлежности

В комплект поставки духового шкафа входят различные дополнительные принадлежности,
с помощью которых можно готовить различные блюда.

Решетка

Решетка-вставка *

Противень для выпекания *

Универсальный противень *

Экстра-глубокий противень *

Вертел *

Вертел и шампур для

шашлыка *

Телескопические

направляющие *

ПРИМЕЧАНИЕ

•

Наличие принадлежностей, отмеченных звездочкой (*), зависит от модели духового шкафа.

•

Духовой шкаф работает без установки боковых направляющих и решеток в нужное положение.

Подключение к источнику питания

01 02 03

L

N

01

КОРИЧНЕВЫЙ или ЧЕРНЫЙ

02

СИНИЙ или БЕЛЫЙ

03

ЖЕЛТЫЙ или ЗЕЛЕНЫЙ

Подключите кабель питания духового шкафа к
розетке электросети. Если штепсельная розетка
недоступна по причине допустимых ограничений
тока, используйте многополюсный выключатель
(с расстоянием между контактами не менее
3 мм) в соответствии с требованиями техники
безопасности. Используйте кабель питания типа
H05 RR-F или H05 VV-F с минимальным сечением
1,5–2,5 мм² и достаточной длины.

Номинальный ток (А)

Минимальная площадь

поперечного сечения

10 < А ≤ 16

1,5 мм

2

16 < А ≤ 25

2,5 мм

2

Проверьте информацию о выходной мощности
в спецификации на табличке, прикрепленной к
духовому шкафу.
С помощью отвертки откройте заднюю крышку
духового шкафа и выкрутите винты крепления
скобы кабеля. Затем подключите провода
электропитания к соответствующим клеммам.
Клемма со значком ( ) предназначена для
подключения к заземлению. Сначала подключите
желтый и зеленый провода (заземление), которые
должны быть длиннее других проводов.
При подключении к штепсельной розетке духовой
шкаф следует установить таким образом, чтобы
розетка находилась в легкодоступном месте.
Компания Samsung не несет ответственности
за несчастные случаи, произошедшие из-за
неправильного заземления или его отсутствия.

ПРЕДУПРЕЖДЕНИЕ

Не наступайте на провода, не допускайте их перекручивания и держите их на достаточном
расстоянии от нагревающихся частей духового шкафа.
