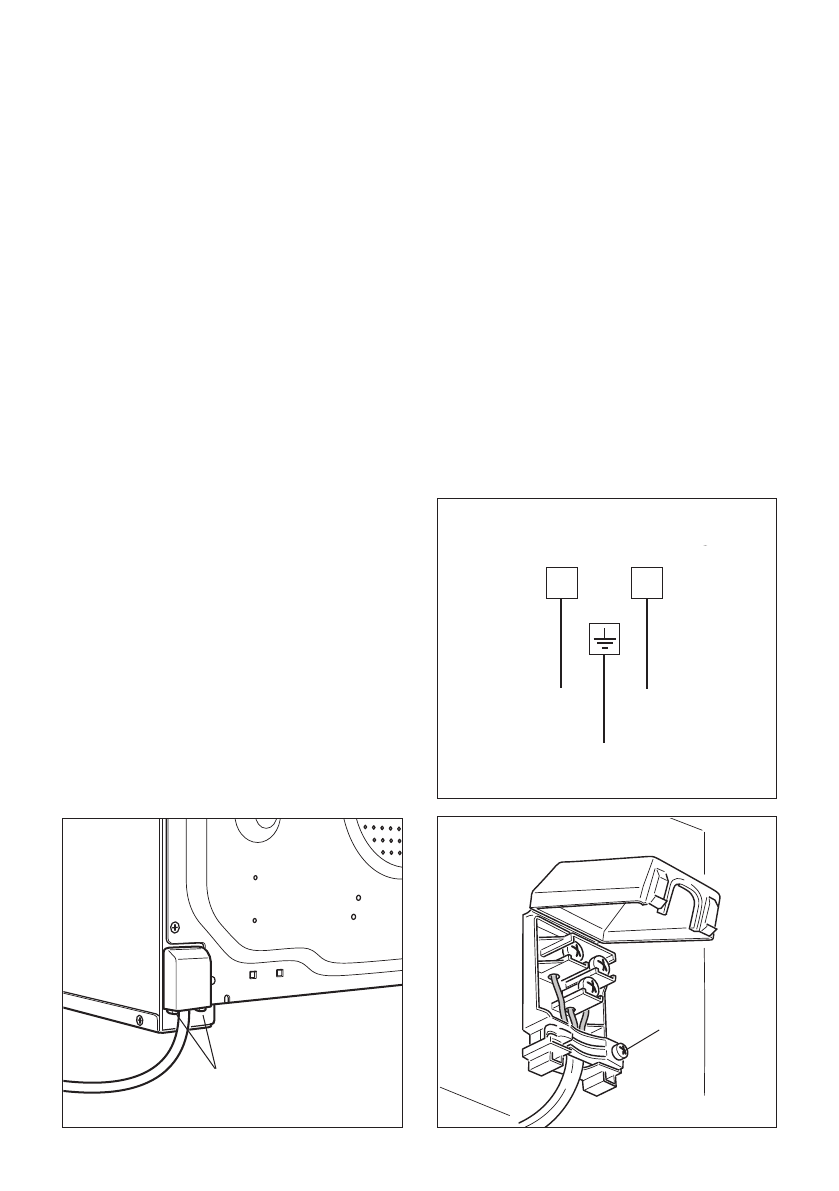

ПОДСОЕДИНЕНИЕ КАБЕЛЯ ПИТАНИЯ
ВНИМАНИЕ: Если кабель питания поврежден, он должен быть заменен только
квалифицированным специалистом.
Для подключения кабеля питания:
•
Снимите с крючков крышку щитка с зажимами, подведя отвертку под два крючка
“
А
” (Рис. 14.2).
•
Откройтесь сальниковое уплотнение кабеля, отвинтив винт “
F
” (Рис. 14.3),
открутите винт, скрепляющий зажим и извлеките кабель.
•
Подсоединение нового кабеля, соответствующего типа и сечения, к щитку с
зажимами осуществляется согласно следующей схеме (Рис. 14.1).
•
Закрыть на крючки крышку клеммной колодки.
Обратите внимание: Провод заземления должен быть на 3 см длиннее
остальных проводов.
ПИТАНИЕ
220 - 240 B ac 50/60 Hz
ТИП СЕЧЕНИЯ ПОДВОДЯЩЕГО
КАБЕЛЯ
типа H05RR-F
3 x 1,5 mm
2
(*) (**)
(*) соединение возможно при помощи
вилки и розетки
(**) соединение возможно при помощи
распределительного шкафа
E
N (L
2
)
L
1
220-240 B ac
Рис
. 14.1
