21


Zum Einschalten des Dauerbetriebs ziehen Sie den
Auslöseschalter und drücken dann den Arretierhebel
nach oben.
Ziehen Sie zum Ausschalten des Werkzeugs in der
gesperrten Position den Auslöseschalter voll und lassen
Sie ihn dann los.

Umschalten der Drehrichtung

Abb.2

Dieses Werkzeug hat einen Umschalter für die
Drehrichtung, mit dem die Drehrichtung geändert
werden kann. Für das Drehen in Uhrzeigerrichtung
(vorwärts) verschieben Sie den Umschalthebel für den
Rücklauf in die Position

 (Seite A) und für das

Drehen in Gegenuhrzeigerrichtung (rückwärts)
verschieben Sie ihn in die Position

 (Seite B).



ACHTUNG:

•

Kontrollieren Sie immer vor Arbeitsbeginn die
Drehrichtung.

•

Schalten Sie die Drehrichtung erst nach
vollständigem Stillstand des Werkzeugs um. Das
Umschalten der Drehrichtung vor dem Stillstand
kann das Werkzeug beschädigen.

Haken

Abb.3

Abb.4

Wenn Sie den Haken verwenden, ziehen Sie ihn in
Richtung "A" heraus und dann sichern Sie ihn durch
Eindrücken in Richtung "B".
Wenn Sie den Haken nicht verwenden, geben Sie ihn in
umgekehrter Weise in die Ausgangsposition zurück.

MONTAGE



ACHTUNG:

•

Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher, dass
es abgeschaltet und der Stecker aus der Dose
gezogen ist.

Anbau des seitlichen Griffes (Hilfshalter)

Abb.5

Verwenden Sie aus Gründen der Arbeitssicherheit
immer den seitlichen Griff. Bauen Sie ihn derart an, dass
der Zahn an ihm zwischen die Nasen auf dem
Werkzeugzylinder einklinkt.
Dann ziehen Sie den Griff durch Drehen in
Uhrzeigerrichtung in der gewünschten Lage fest. Er
kann um 360° gedreht und in einer beliebigen Position
gesichert werden.





Einsetzen oder Herausnehmen des Bohrers

Für Modell DP3003, DP4001, DP4003

Abb.6

Halten Sie den Ring und öffnen Sie die
Spannfutterbacken durch Drehen der Muffe in
Gegenuhrzeigerrichtung. Schieben Sie den Bohrer so
weit wie möglich in das Spannfutter. Halten Sie den Ring
fest und ziehen Sie das Spannfutter durch Drehen der
Muffe in Uhrzeigerrichtung fest.
Wenn Sie den Bohrer herausnehmen möchten, halten
Sie den Ring und drehen mit der Muffe im
Gegenuhrzeigersinn.

Für Modell DP3002, DP4000, DP4002

Abb.7

Wenn Sie den Bohrer aufsetzen wollen, schieben Sie
ihn so weit wie möglich in das Spannfutter. Ziehen Sie
das Spannfutter mit der Hand fest. Schieben Sie den
Spannfutterschlüssel in jede der drei Öffnungen und
ziehen Sie es in Uhrzeigerrichtung fest. Achten Sie auf
das gleichmäßige Festziehen aller drei Öffnungen im
Spannfutter.
Wenn Sie den Bohrer herausnehmen wollen, drehen Sie
mit dem Schlüssel in einer Öffnung des Spannfutters im
Gegenuhrzeigersinn und lösen dann das Spannfutter mit
der Hand.
Wenn Sie den Spannfutterschlüssel verwenden,
vergessen Sie nicht, ihn an seinen Platz zurückzulegen.

Tiefenlehre (wählbares Zubehör)

Die Tiefenlehre ist ein patentes Hilfsmittel beim Bohren
von Löchern mit gleicher Tiefe. Lösen Sie den seitlichen
Griff und schieben Sie die Tiefenlehre in die Öffnung
hinter ihm. Stellen Sie die Tiefenlehre für die gewünschte
Tiefe ein und ziehen Sie den seitlichen Griff fest.



ANMERKUNG:

•

Die Tiefenlehre kann nicht in der Position
verwendet werden, in der sie auf den
Werkzeugkörper auftrift.

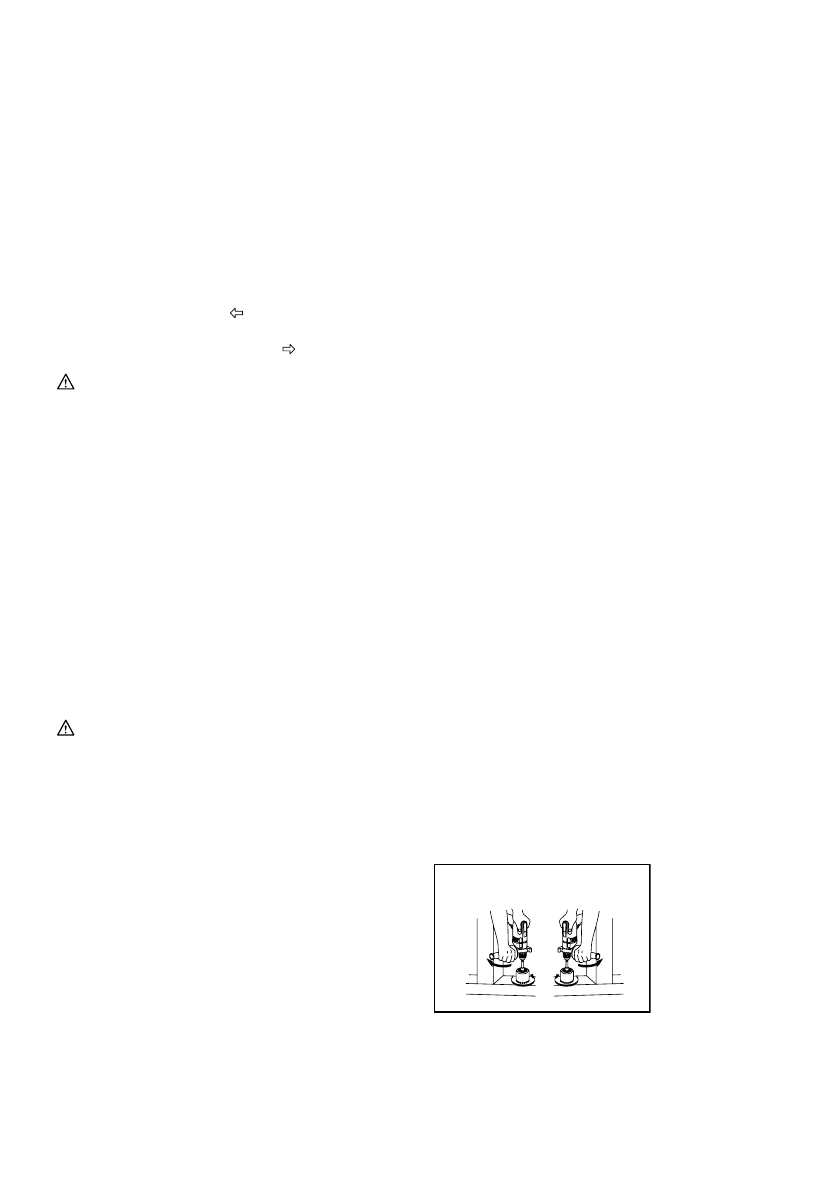

Abb.8

ARBEIT

Halten des Werkzeugs

1

1

2

3

Halterung an Säule





003076

1. Reaktion
2. Rücklauf
3. Vorwärts
