 Latviešu |

73

Bosch Power Tools

1 609 92A 0N8 | (13.5.14)

Montāža



Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.

Papildrokturis (attēls A)



Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostip-
rināts papildrokturis 9.

Papildrokturi

9

 var pagriezt tādā stāvoklī, kas darba laikā ļauj

droši stāvēt un strādāt bez piepūles.

Atskrūvējiet papildroktura

9

 apakšējo daļu, griežot to pretēji

pulksteņa rādītāju kustības virzienam, un pagrieziet pa-
pildrokturi

9

 vēlamajā stāvoklī. Tad stingri pieskrūvējiet

papildroktura

9

 apakšējo daļu, griežot to pulksteņa rādītāju

kustības virzienā.

Urbšanas dziļuma iestādīšana

Izmantojot urbšanas dziļuma ierobežotāju

7

, var iestādīt vēla-

mo urbšanas dziļumu

X

.

Atskrūvējiet spārnskrūvi urbšanas dziļuma ierobežotāja fiksē-
šanai

8

 un ievietojiet urbšanas dziļuma ierobežotāju pa-

pildrokturī

9

.

Izvelciet urbšanas dziļuma ierobežotāju tādā garumā, lai attā-
lums starp urbja smaili un urbšanas dziļuma ierobežotāja galu
būtu vienāds ar vēlamo urbšanas dziļumu

X

.

Darbinstrumenta nomaiņa (attēls B)



Nomainot urbjpatronu, uzvelciet aizsargcimdus.

Ilgsto-

ši strādājot ar instrumentu, urbjpatrona var stipri sakarst.

Griežot zobaploces urbjpatronas

1

 aploci, atveriet urbjpatro-

nu tik tālu, lai tajā varētu ievietot darbinstrumentu. Ievietojiet
darbinstrumentu urbjpatronā.

Iestipriniet darbinstrumentu, pārmaiņus ievietojot urbjpatro-
nas atslēgu

5

 šim nolūkam paredzētajos zobaploces urbjpat-

ronas

1

 atvērumos un ar to griežot urbjpatronas aploci.

Urbjpatronas nomaiņa (attēls C)

Lai noņemtu zobaploces urbjpatronu

1

 novietojiet vaļējo uz-

griežņu atslēgu (SW 27) uz darbvārpstas uzgriežņa. Ar vienu
roku stingri turiet zobaploces urbjpatronu ar otru roku grieziet
uzgriežņu atslēgu pretēji pulksteņa rādītāju kustības virzie-
nam, līdz urbjpatrona atdalās no darbvārpstas konusa.



Nepieļaujiet, lai uz darbvārpstas konusa vai urbjpatro-
nas urbumā nonāktu smērvielas vai netīrumi.

Lai nostiprinātu zobaploces urbjpatronu

1

 līdz galam pieskrū-

vējiet darbvārpstas uzgriezni, griežot to pulksteņa rādītāju
kustības virzienā. Ar mērenu spiedienu uzbīdiet zobaploces
urbjpatronu uz darbvārpstas, līdz tā stingri fiksējas. Lai pa-
nāktu zobaploces urbjpatronas

1

 drošu fiksēšanos, ar gumi-

jas veseri viegli uzsitiet pa urbjpatronas priekšpusi. Lai izvairī-
tos no zobaploces urbjpatronas sabojāšanās, sekojiet, lai tās
noturprizmas iestiprināšanas laikā būtu aizvērtas.

Putekļu un skaidu uzsūkšana



Dažu materiālu, piemēram, svinu saturošu krāsu, dažu
koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to ieelpoša-
na var izraisīt alerģiskas reakcijas vai elpošanas ceļu sa-
slimšanu elektroinstrumenta lietotājam vai darba vietai tu-
vumā esošajām personām.
Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,
zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši
tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro-
mātu vai koksnes aizsardzības līdzekļiem). Azbestu saturo-
šus materiālus drīkst apstrādāt vienīgi personas ar īpašām
profesionālām iemaņām.
– Darba vietai jābūt labi ventilējamai.
– Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas
uz apstrādājamo materiālu.



Nepieļaujiet putekļu uzkrāšanos darba vietā.

Putekļi var

viegli aizdegties.

Lietošana

Uzsākot lietošanu



Pievadiet instrumentam pareizu spriegumu! Spriegu-
mam elektrotīklā jāatbilst vērtībai, kas norādīta instru-
menta marķējuma plāksnītē. Elektroinstrumenti, kas
paredzēti 230 V spriegumam, var darboties arī no
220 V elektrotīkla.

Griešanās virziena izvēle

Lietojot griešanās virziena pārslēdzēju

6

, var mainīt elektro-

instrumenta darbvārpstas griešanās virzienu. Taču tas nav ie-
spējams laikā, kad ir nospiests ieslēdzējs

4

.

Griešanās virziens pa labi:

 lai veidotu urbumus un ieskrūvē-

tu skrūves, pārvietojiet griešanās virziena pārslēdzēju

6

 lejup,

līdz tas nonāk stāvoklī „

R

“.

Griešanās virziens pa kreisi:

 lai atskrūvētu vai izskrūvētu

(noskrūvētu) skrūves un uzgriežņus, pārvietojiet griešanās
virziena pārslēdzēju

6

 augšup, līdz tas nonāk stāvoklī „

L

“.

Mehāniskā pārnesumu pārslēgšana



Pārvietojiet pārnesumu pārslēdzēju 2 tikai laikā, kad
elektroinstruments nedarbojas.

Ar pārnesumu pārslēdzēju

2

 var izvēlēties vienu no 2 darb-

vārpstas griešanās ātruma diapazoniem (pārnesumiem).

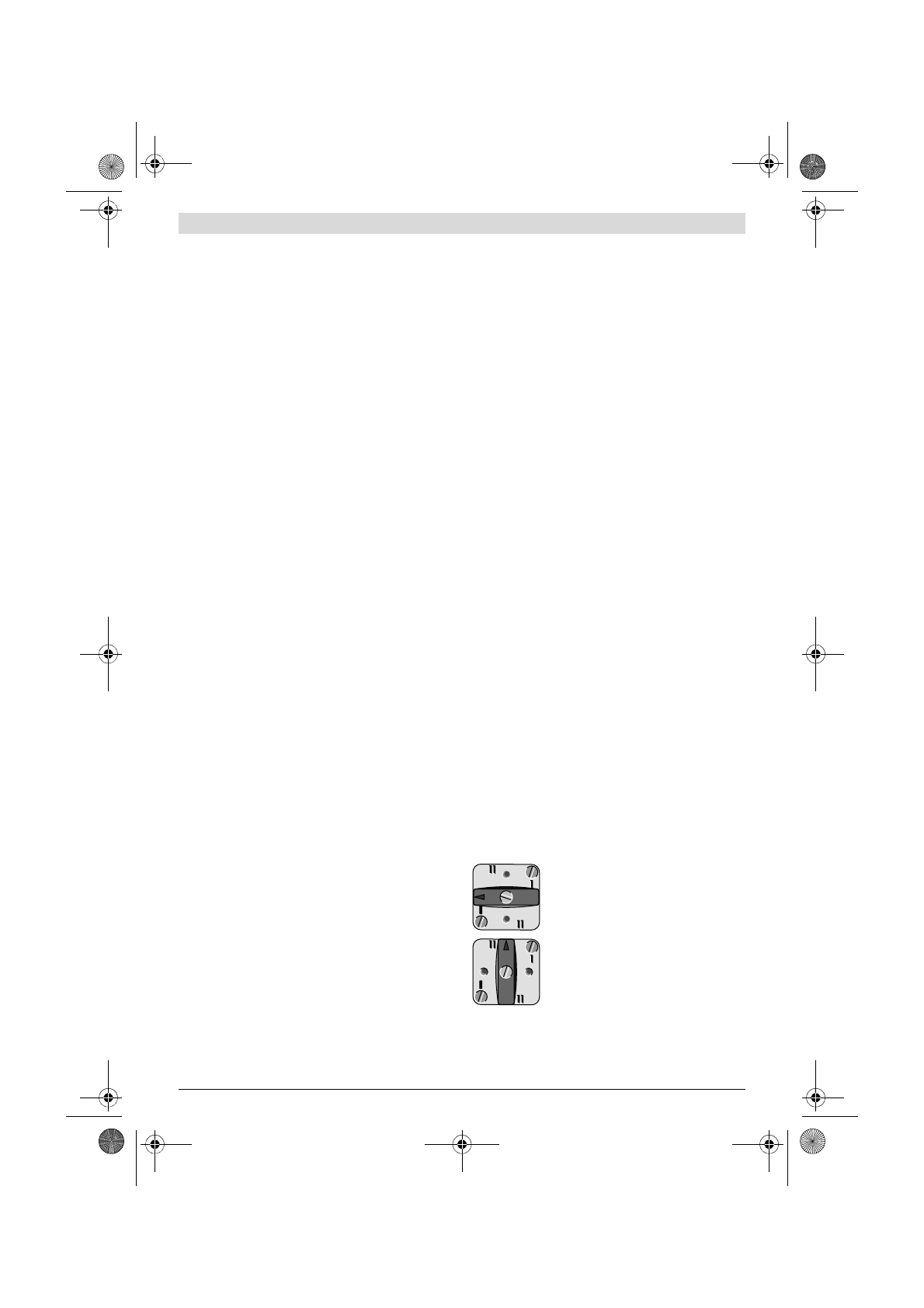

Pārnesums I

Nodrošina nelielu griešanās ātrumu, piemē-
rots darbam ar liela diametra urbjiem.

Pārnesums II

Nodrošina lielu griešanās ātrumu, piemērots
darbam ar neliela diametra urbjiem.

Ja pārnesumu pārslēdzēju

2

 neizdodas pārvietot līdz galam,

nedaudz pagrieziet darbvārpstu.
