■ Подключение дополнительных устройств (расширенная схема).
Для подключения дополнительных мониторов и создания многоабонентской си-
стемы понадобится приобрести до 3-х дополнительных мониторов и одну допол-
нительную вызывную панель. Максимальная ёмкость системы — 4 монитора и 2
вызывных панели. При создании системы из нескольких мониторов один мони-
тор следует назначить основным, a остальные подчиненными. Для этого необ-
ходимо в меню монитора, который вы хотите назначить основным, установить
режим «Основной» (Master), а на остальных - «Дополнительный» (Slave). Допол-
нительные мониторы подключаются к основному при помощи 4-х проводных
коннекторов из комплекта поставки к разъемам OUT (выходной разъём главного
монитора) и IN (входной разъём доп. монитора). Назначения контактов приведе-
ны в таблице 4 ниже:
Также монитор поддерживает подключение двух дополнительных видеокамер на-
блюдения, двух датчиков тревоги и одного дополнительного монитора, например,
обыкновенного телевизора с композитным видеовходом.

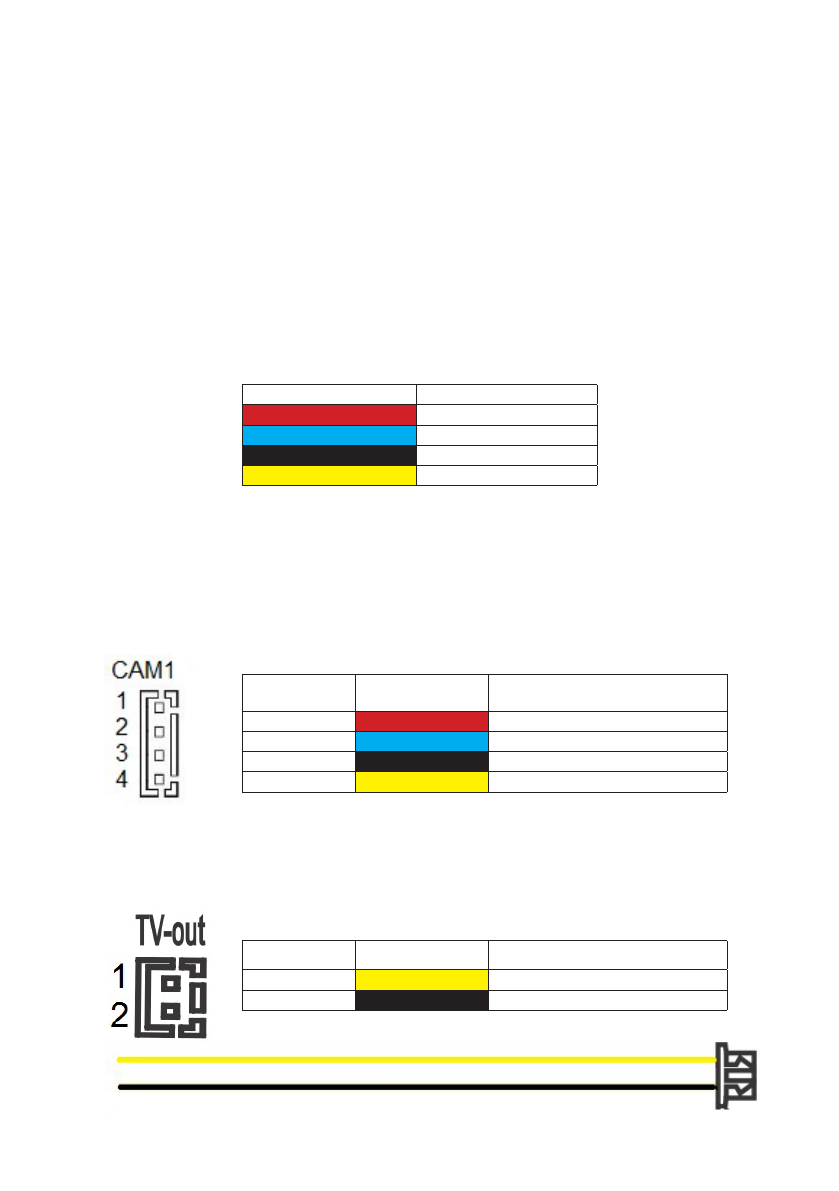

Для подключения видеокамер и датчиков тревоги используется 4-х проводный
коннектор из комплекта поставки, который следует подключить к разъёму CAM1
или CAM2. Назначения контактов разъёма приведены в таблице 5 ниже:
Таблица №4
Таблица №5
№ контакта Цвет провода
Сигнал
1
Красный
Не используется
2
Синий
Тревога (к датчику)
3
Черный
«Земля» (GND)
4
Желтый
Видеовход (от камеры)
Для подключения дополнительного монитора или телевизора используется 2-х
проводный коннектор из комплекта поставки, который следует подключить к
разъёму TV-OUT. Назначения контактов разъёма приведены в таблице 6 ниже:
№ контакта Цвет провода
Сигнал
1
Желтый
Видеовыход (к монитору)
2
Черный
«Земля» (GND)
Таблица №6
Цвет провода
Сигнал
Красный
Аудио
Синий
«Земля» (GND)
Черный
Данные
Желтый
Видео
