12
www.ctvcctv.ru

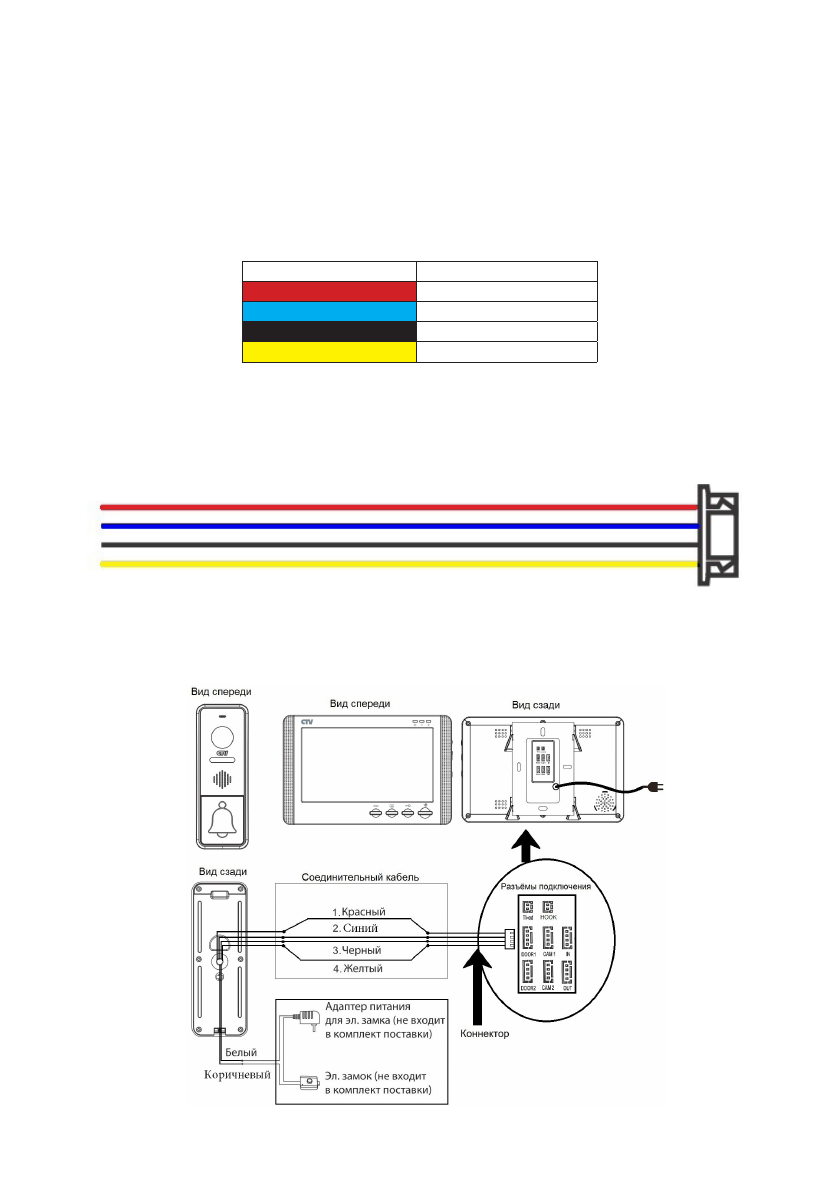

СХЕМА ПОДКЛЮЧЕНИЯ
■ Подключение вызывной панели
Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Также вместо
вызывной панели к этим разъёмам может быть подключен блок адаптера подъ-
ездного домофона. Разъёмы имеют одинаковые функциональные возможности.
Подключение производится согласно назначению проводов и их цвету, указан-
ным в таблице 3.
В комплект поставки входит специальный коннектор (5шт.) - четырехпроводный
кабель длиной 20 см, с одной стороны имеет разъем для подключения к видео-
монитору, с другой - провода для подключения к вызывной панели или клеммам
блока адаптера подъездного домофона. Коннектор показан на рисунке ниже:
Таблица №3
ВНИМАНИЕ!
При подключении соблюдайте соответствие цвета и назначения соединительных
проводов!
Цвет провода
Сигнал
Красный
12В
Синий
Аудио
Черный
Общий
Желтый
Видео
