11
www.ctvcctv.ru

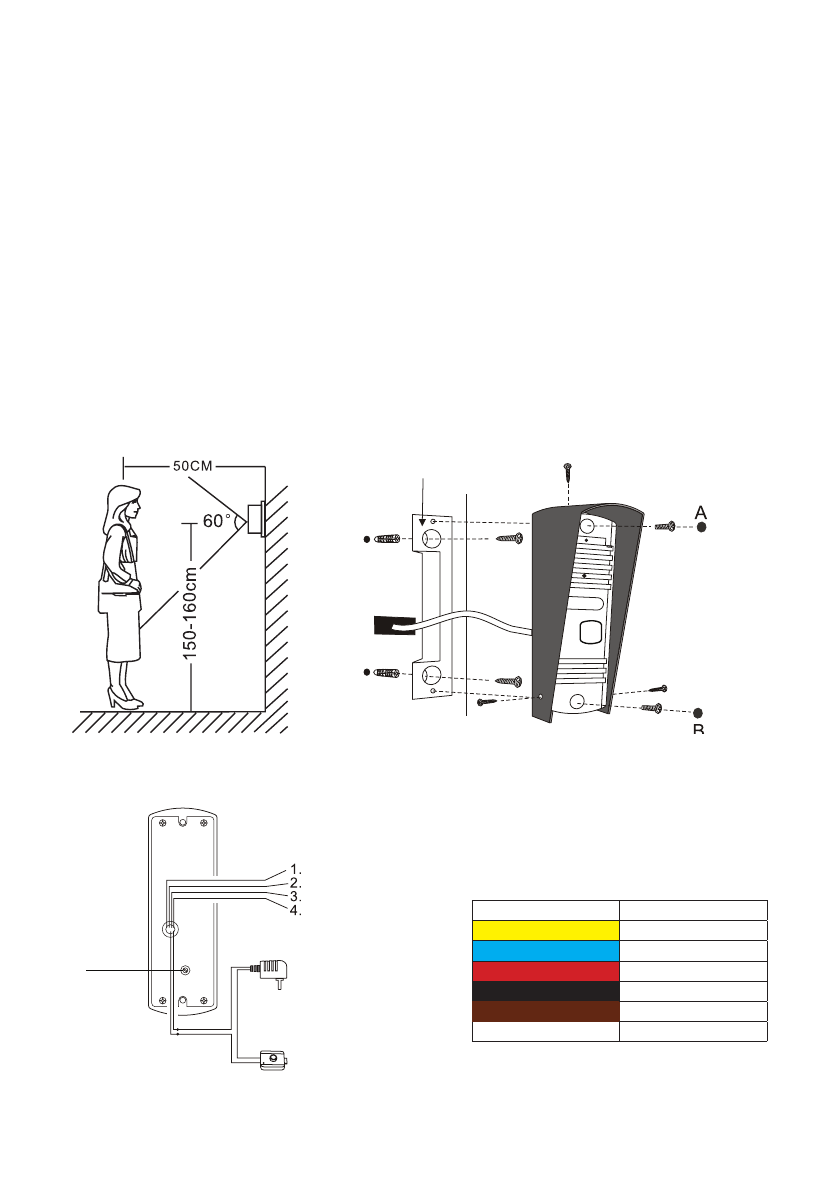

■ Монтаж вызывной панели CTV-D10NG
Панель устанавливается вертикально на высоте от 150 до 160 см.
Методы установки:
С угловым кронштейном или фронтальный, в случае использования изделия вне
помещения, рекомендуется установить козырек для защиты от солнечных лучей
и дождя.
Вызывная панель коммутируется согласно этикетке, расположенной на кабеле.
Также назначение и цвета проводов указаны в Таблице 1 настоящей инструкции.
При монтаже рекомендуется использование специализированного коаксиально-
го видеокабеля при длине линии свыше 30 м. Максимальная длина кабеля 50м.
А и В- заглушки под винт
Угловой кронштейн
Красный
Регулятор
звука
Адаптер питания
для эл. замка (не входит
в комплект поставки)
Эл. замок (не входит
в комплект поставки)
Желтый
Черный
Белый
Таблица 1
Цвет провода
Сигнал
Желтый
Видео
Синий
Аудио
Красный
12В
Черный
Общий
Коричневый
Реле замка
Белый
Реле замка
