Органы управления и индикаторы (продолжение)

Общая информация

- Органы управления и индикаторы -

■

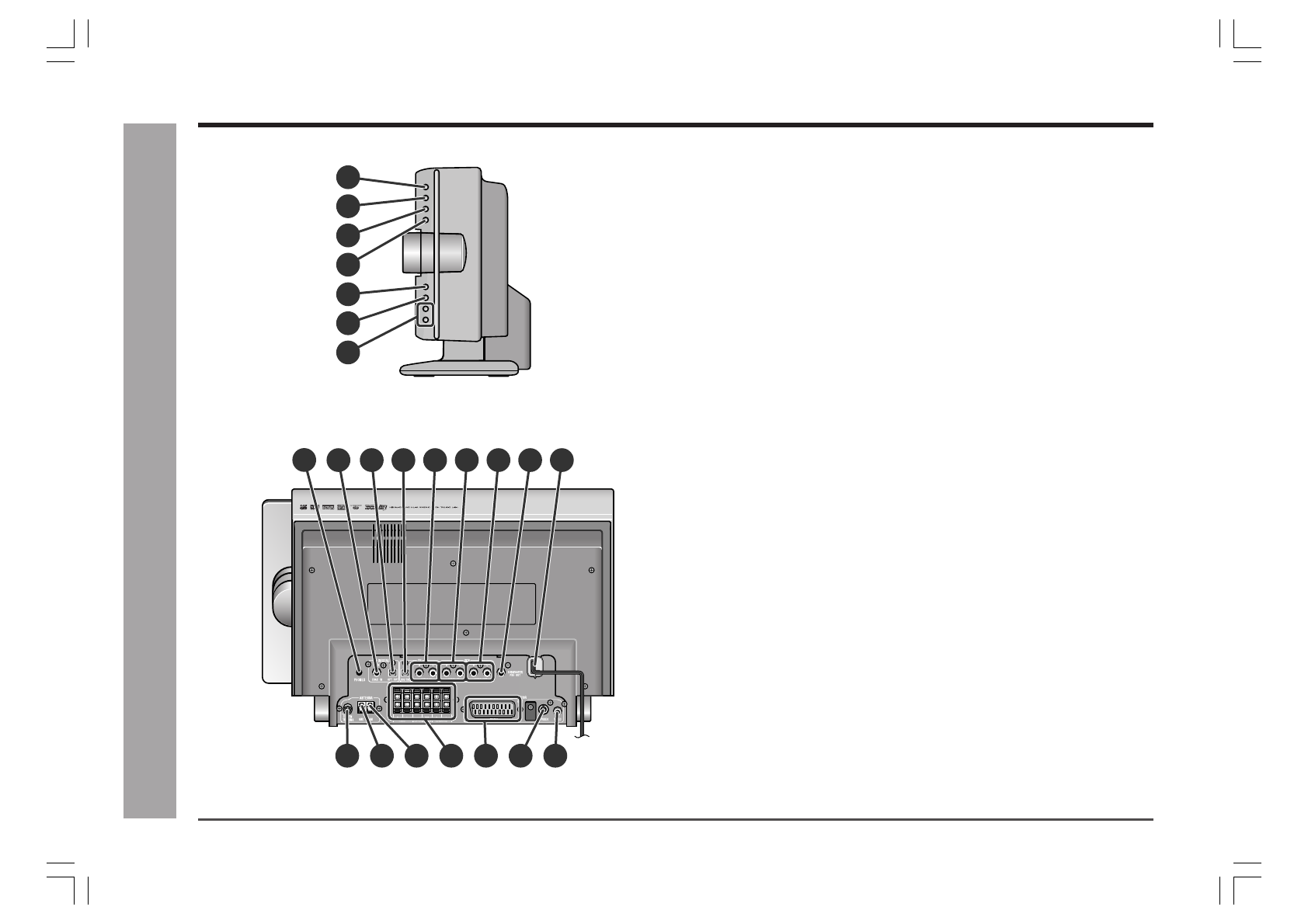

Главный аппарат (правая боковая панель)

Страница для справок

1. Кнопка включения/режима ожидания .................................. 16, 67
2. Кнопка открытия/закрытия раздвижной дверцы .................... 19
3. Функциональная кнопка ................................................................ 62
4. Кнопка (диапазона частот) тюнера .............................................. 37
5. Кнопка воспроизведения диска ................................................... 19
6. Кнопка остановки диска .......................................................... 19, 20
7. Кнопки пропуска вверх и вниз главы (композиции) ................ 21

■

Главный аппарат (задняя панель)

Страница для справок

1. Гнездо для подключения головных телефонов ....................... 61
2. Гнездо коаксиального цифрового аудиовхода ........................ 61
3. Гнездо оптического цифрового аудиовыхода .......................... 63
4. Гнезда оптического цифрового телевизионного

аудиовхода ........................................................................................ 61

5. Гнездо телевизионного аудиовхода ............................................ 61
6. Гнезда аудиовхода видеомагнитофона ...................................... 61
7. Гнезда аудиовыхода видеомагнитофона ................................... 61
8. Гнездо предварительного выхода сабвуфера .......................... 61

(Подсоединяет сабвуфер к встроенному усилителю.)

9. Провод питания переменного тока .............................................. 16

10.Гнездо для подключения ЧМ-антенны 75 Ом ............................ 14
11.Гнездо для заземления антенны .................................................. 14
12.Гнездо для подключения рамочной АМ-антенны ..................... 14
13.Гнезда для подключения громкоговорителей.......................... 13
14.Гнездо выхода SCART .................................................................... 14
15.Гнездо выхода S-video .................................................................... 15
16.Гнездо видеовыхода ....................................................................... 15
