14

SD-PX15H

SDPX15H(R)

TINSZA095AWZZ

Прилагаемая ЧМ-антенна:

Подсоедините  провод  ЧМ-антенны  к
г н е з д у   F M   7 5   O H M S   и   н а й д и т е
п о л о ж е н и е   п р о в о д а   Ч М - а н т е н н ы ,
обеспечивающее  наивысший  уровень
принимаемого сигнала.

Прилагаемая рамочная АМ-
антенна:

П о д с о е д и н и т е   п р о в о д   р а м о ч н о й   А М -
антенны  к  гнездам  AM  и  GND.  Найдите
п о л о ж е н и е

о п т и м а л ь н о г о

п р и е м а

р а м о ч н о й   А М - а н т е н н ы .   У с т а н о в и т е
рамочную АМ-антенну на полке и т.п. или
п р и к р е п и т е   е е   к   с т о й к е   и л и   к   с т е н е
винтами (не входят в комплект поставки).

Примечание:

Размещение  антенны  на  аппарате  или  вблизи  провода  питания  переменного
тока  может  вызывать  помехи.  Для  наилучшего  приема  размещайте  антенну
подальше от аппарата.

Установка рамочной АМ-антенны:

Внешняя ЧМ- или АМ-антенна:

Используйте  внешнюю  ЧМ-  или  АМ-антенну  в  случае  необходимости  более
качественного приема. При этом проконсультируйтесь с Вашим дилером.
При использовании внешней АМ-антенны убедитесь в том, что провод рамочной
АМ-антенны подсоединен.

Перед  выполнением  каких-либо  подключений  отключайте  все  другое
оборудование.

Выполните  подсоединение  к  телевизору  с  помощью  входящего  в  комплект
кабеля SCART

■

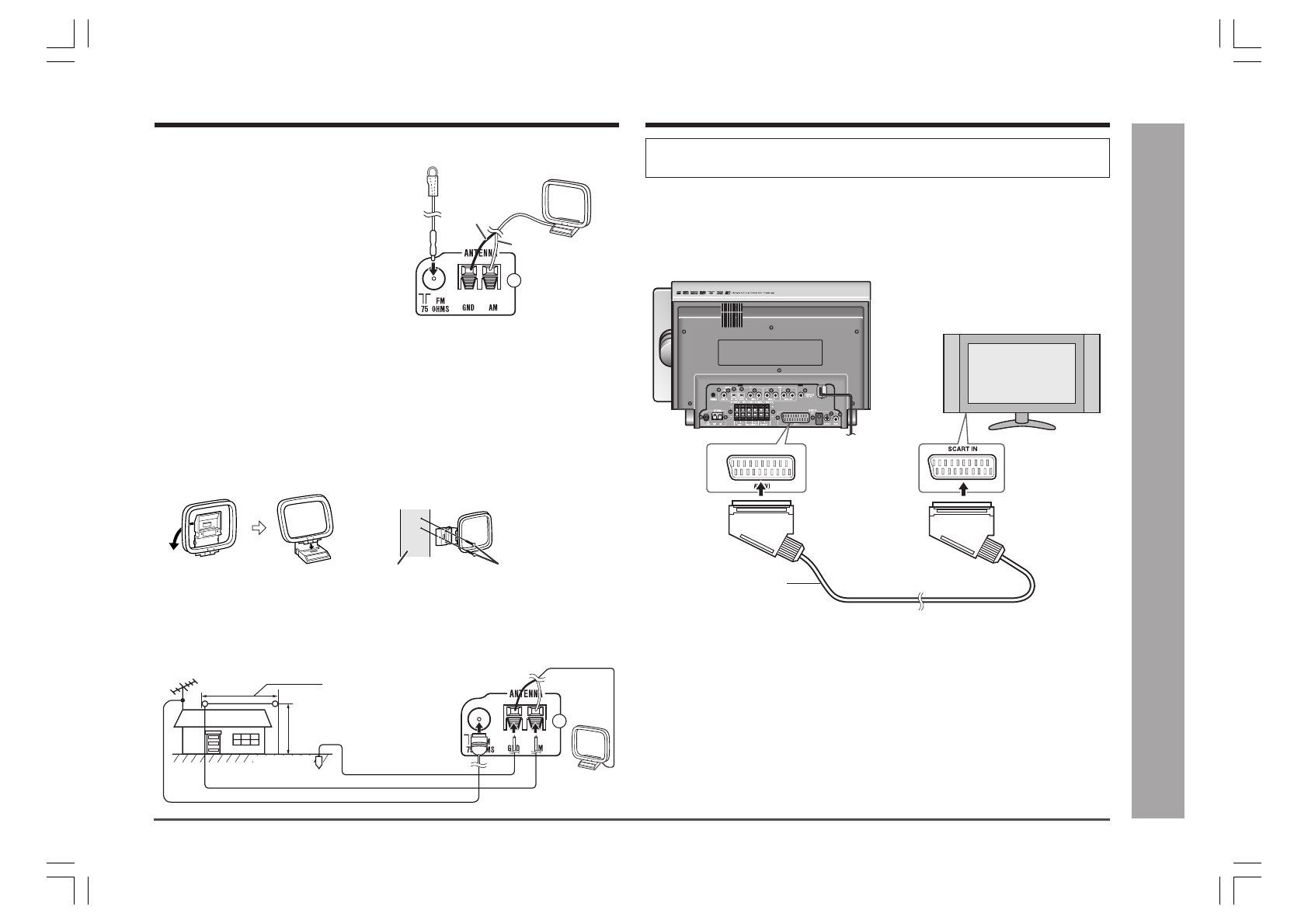

Подсоединение к телевизору с гнездом SCART

Подготовка к использованию

- Подсоединение антенны / Подсоединение к телевизору -

Подсоединение антенны

Белый

Черный

ЧМ-антенна

Рамочная

АМ-антенна

< Сборка >

< Прикрепление к стене >

Стена

Винты (не входят в
комплект поставки)

Внешняя ЧМ-антенна

Внешняя АМ-антенна
15 м

7,5 м

Рамочная

АМ-антенна

Провод заземления

Штырь
заземления

Подсоединение к телевизору

Телевизор

Кабель SCART
(входит в комплект)

К гнезду
входа SCART
