ПОДКЛючЕНИЕ ВИДЕО СИСтЕМы

Существуетнесколькоспособов

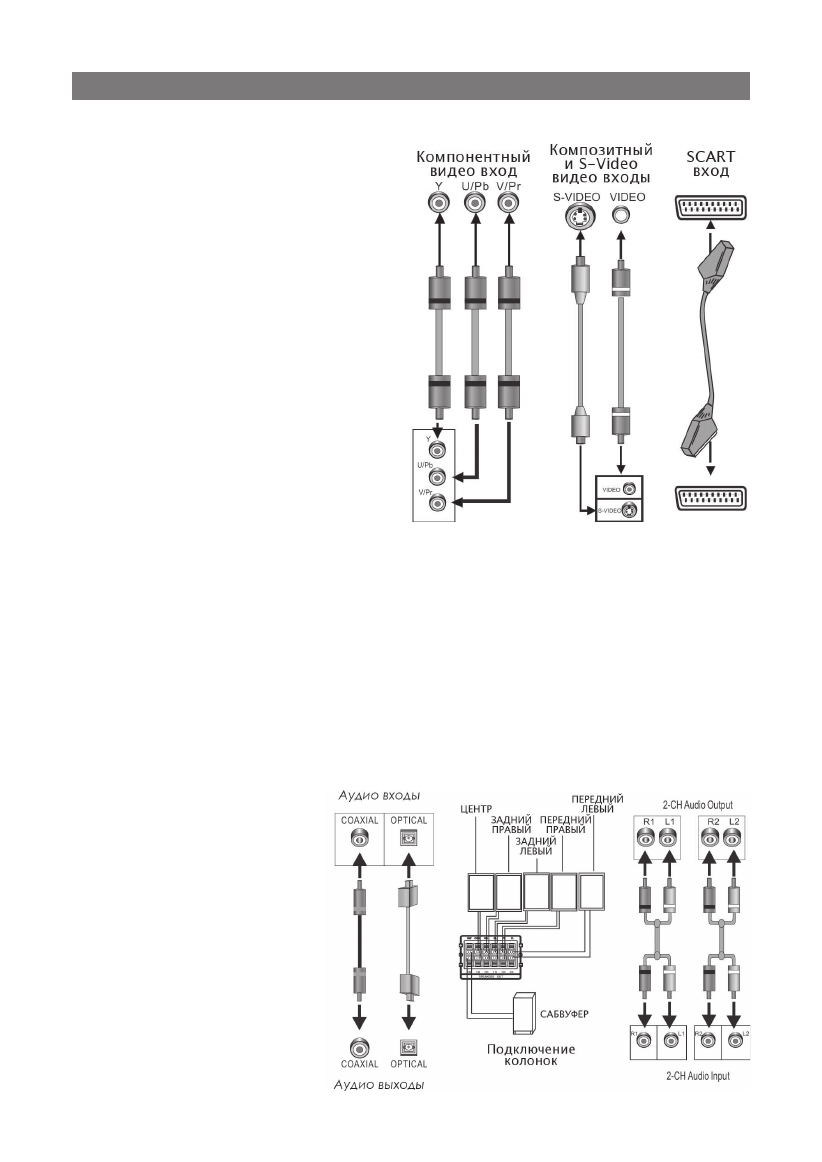

подключения(см.рис.):

•  Композитный

 Используйте Аудио-Видео (AV)

кабель для подключения от

выхода на системе к входу на

ТВ.

•  S-Video

 Используйте S-video кабель для

подключения.

•  Компонентный (YUV)

 Используйте кабель с 3-я

штекерамидляподключе-ния.

•  SCART

 ИспользуйтеSCARTкабельна21

пиндляподключенияктелевизору

илидругойтехнике.

Замечания:

•  Каждое подключение зависит от

существующих разъемов на телевизоре или другой системе.

•  Не используйте сразу все подключения.

•  Только  верное  подключение  кабелей  обеспечит  качественное

изображение.

ПОДКЛючЕНИЕ ЗВУКОВОй СИСтЕМы

Предусмотрено два типа выходов звукового сигнала: аналоговый и

цифровой.Аналоговыйвыходобеспечиваетдвухканальноестереофо

-

ническое звучание. Цифровой звук подается на коаксиальный выход.

Качествозвучаниясцифровоговыходавыше,чемсаналогового.

•  Стереофонический выходной сигнал (2CH)

 Дляподключениястереофоническогозвуковоговыходаэтогоаппарата

к стереофоническому

входу телевизора или

усилителя мощности

используйте аудио/ви

-

део кабель (красный

разъем  для подклю

-

чения правого канала,

белый-длялевого).

•  Коаксиальный

циф-

ровой  звуковой  выход

(COAXIAL)

 Для подключения ко

-

аксиального

выхода

этогоаппаратаккоак

-
