Бортовой компьютер
“ШТАТ 33 Х1”
Руководство по установке и эксплуатации
1. НАЗНАЧЕНИЕ
ПРЕДНАЗНАЧЕН для установки на автомобили ВАЗ семейства 2110 вместо заглушки кнопки над часами.
ПОДКЛЮЧАЕТСЯ в штатный разъем для МК и в диагностическую колодку.
СОВМЕСТиМ с контроллерами Январь 5.1, Январь 7.2, итэлма VS 5.1, Воsch М1.5.4(М), Воsch М7.9.7.
АВТОМАТиЧЕСКАЯ регулировка яркости дисплея (понижение яркости при включении габаритных огней).
ЭНЕРгОНЕЗАВиСиМАЯ ПАМЯТь (сохраняет все значения при снятии клеллмы с аккумулятора).
РуЧНАЯ ПОДСТРОйКА точности показаний по расходу топлива и пробегу в пределах ±30%.
Выпускается по Ту 4573- 001- 80632180 -2010 Код ОКП 005 (ОКП):45 7376
Сертификат соответствия РОСС.RU.АЮ96.НО7012.
2. ФУНКЦИИ
• МАРШРуТНЫй КОМПьЮТЕР
Р
7 ФуНКЦий, включая “уровень топлива в баке” и “Пробег на остатке топлива”.
• ДиАгНОСТиЧЕСКий ТЕСТЕР
7 ФуНКЦий, включая чтение диагностических кодов и их удаление.
• СигНАЛиЗАТОР
3 ПАРАМЕТРА с возможностью раздельной блокировки звукового сигнала
• ПЛАЗМЕР - сушка и прогрев свечей для облегчения холодного пуска двигателя.
• ТРОПиК - автоматическое управление вентилятором системы охлаждения при достижении температуры двигателя,
заданной пользователем.
СЧЕТЧиК ВРЕМЕНи СТОЯНКи
3. КОМПЛЕКТАЦИЯ
Бортовой компьютер “ШТАТ 33 Х1”.................................................................................................................................................1
Жгут
для
подключения
БК.................................................................................................................................................................1
Руководство по установке и эсплуатации......................................................................................................................................1
4. УСТАНОВКА БК
ВНиМАНиЕ! Перед установкой тщательно изучите данное руководство
Консультации можно получить по телефону техподдержки +7 902 299 41 05.
ПЕРЕД НАЧАЛОМ РАБОТЫ ОТКЛЮЧиТЕ КЛЕММу “МАССА” ОТ АККуМуЛЯТОРНОй БАТАРЕи!
4.1 Найдите диагностический разъём системы впрыска - он расположен справа от рулевой
колонки и выглядит, как показано на рисунке. На автомобиле установлен один из этих двух
разъёмов.
Проложите серый провод жгута (провод диагностической линии] БК от места его установки до
этого разъёма - для этого придётся снять левый щиток консоли. Подключите этот провод в гнездо
«М» для разъёма OBDI или «7» для разъёма OBD II как показано на рисунке. При диагностике
автомобиля на СТО его нужно отключить.
4.2 Найдите штатную колодку маршрутного компьютера - она находится недалеко от часов и выглядит, как показано на рисунке.
Подключите жгут БК к этому разъёму.
4.3 Подключите разъём БК - компьютер подаст звуковой сигнал и отобразит номер версии (например, у-5}. Если БК
устанавливается в дополнение к штатному маршрутному компьютеру, используйте жгут для подключения к колодке часов
(продаётся отдельно).
Если БК не реагирует на включение зажигания - проверьте правильность подключения диагностической линии. Еще одной
причиной отсутствия связи при отключённом иммобилизаторе может быть отсутствие перемычки в его разъёме. Как правило,
её устанавливают при первом же ТО. Если перемычки всё-таки нет, установите её между 9 и 18 контактами (для этого хорошо
подходит кусочек канцелярской скрепки). установите Ваш БК в штатное место.
4.4 Подключите клемму “МАССА” к АКБ.
5. МАРШРУТНЫЙ КОМПЬЮТЕР
БК переходит в режим маршрутного компьютера при нажатии на левую кнопку (первое нажатие отображает обозначение
функции, а повторное нажатие в течение секунды переключает функции по кольцу).
НАЧАЛО ПОЕЗДКи: удержание левой кнопки более двух секунд (“СТАРТ”) в любом режиме означает начало поездки и под-
тверждается длинным звуковым сигналом. При этом обнуляются путевые счётчики: расход топлива, пробег и время поездки,
а также их производные: средняя скорость, средний расход, прогноз пробега на остатке топлива.
5.1 уровень топлива в бензобаке (рассчитанный), литры
Первоначально задаётся водителем и корректируется вручную при каждой заправке. По мере расхода топлива БК пересчиты-
вает уровень топлива в баке.
Коррекция: удерживайте правую кнопку (“КОРР.”) более 2 секунд. Нажатием левой (уменьшение на 1 л) или правой (увеличе-

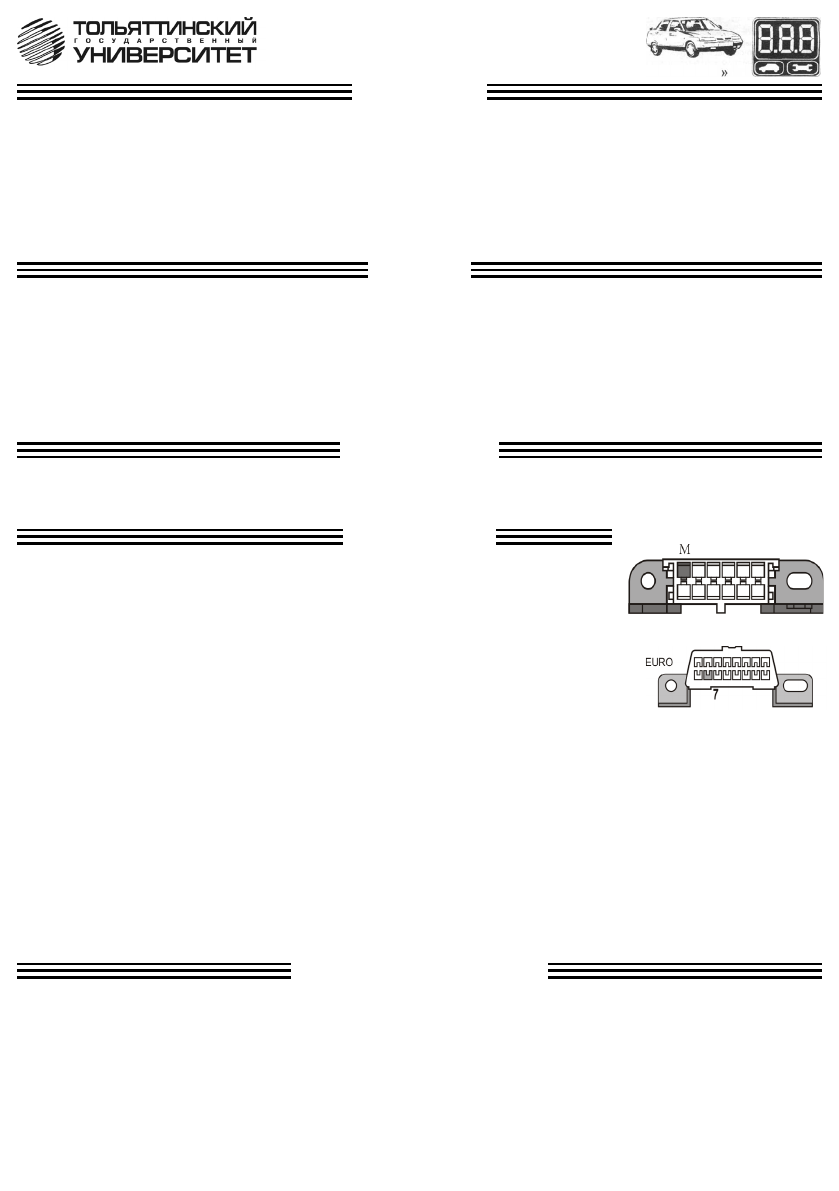

Диагностический разъём OBD I
Диагностический разъём OBD II
