6.
ПОДКЛЮЧЕНИЕ ПРИБОРА.
Внимание! Установка и подключение прибора должны производиться квалифицированными пользователями, имеющими опыт
электромонтажных работ, или на станции техобслуживания автомобилей с соблюдением всех правил электробезопасности, а также
правил подключения и установки, изложенных в настоящей инструкции. Изготовитель не несет ответственности за последствия,
связанные с несоблюдением пользователем требований инструкции по эксплуатации и подключению прибора, а также с
использованием прибора не по назначению.
Подключение прибора производите при отключенном аккумуляторе.
Общая схема расположения выводов разъема
приведена на рисунке
6
. В зависимости от
МК
RIF-500, RI-500, RI-500V, SE-50V, SL-50V
типа подключения прибора
и марки а/м, используются соединения различных контактов разъема МК с
МК
RIF-500, RI-500, SE-50V, SL-50V
соответствующими цепями а/м при помощи переходника либо без него (см. различные схемы подключения).
Для RI-500V см п 6.4.
-17-
Заведите зацепы
расположенные на левой части
панели за зацепы шасси.
1) Извлеките штатную заглушку.
2)Проложите соединительные провода к месту установки МК.
3)Подключите соединительный разъем к МК.
4)Установите МК вместо заглушки.

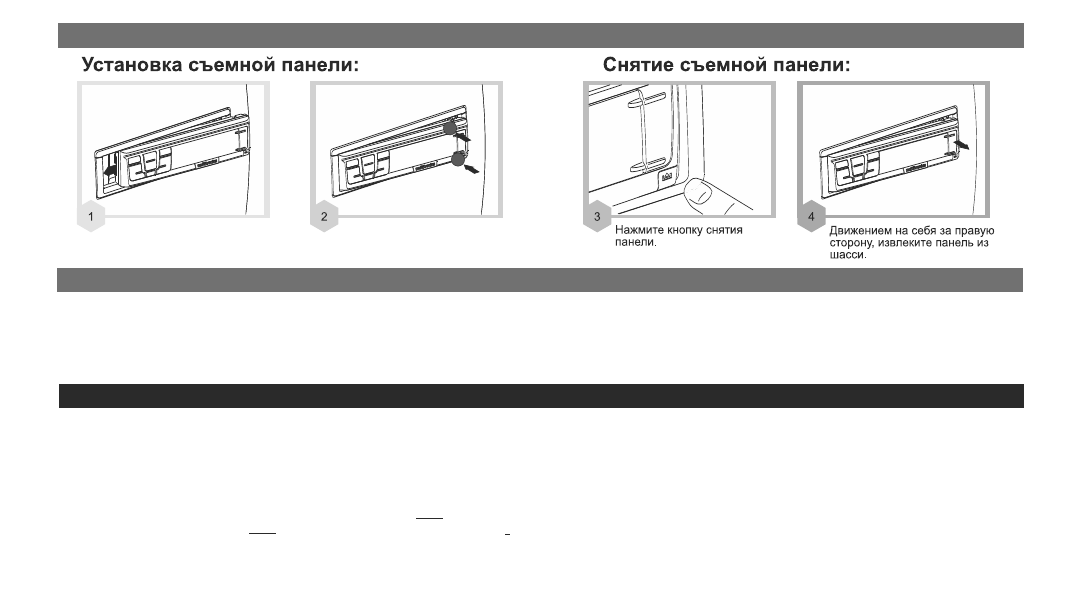

УСТАНОВКА/СНЯТИЕ СЪЕМНОЙ ПАНЕЛИ МК RIF-500V, RI-500, RI-500V
УСТАНОВКА ПРИБОРА SE-50V, SL-50V НА АВТОМОБИЛЬ
Нажмите на панель в указанных
местах и зафиксируйте
панель в шасси
