-5-
Внимание!
перед началом работ отключите АКБ!
1. Извлеките декоративные заглушки (1.1) и (1.2) и выверните
находящиеся под ними саморезы.
2. Выверните саморезы (2), находящиеся над комбинацией приборов.
3. Извлеките пластиковый щиток панели приборов, начиная с правой
стороны. Аккуратно отсоедините колодки проводов от переключателей,
запомнив их последовательность.
4. Извлеките декоративную заглушку (3) из щитка панели приборов. Для
автомобилей с
ABS
и
SRS -
извлеките блок контрольных ламп
(3)
и
отсоедините 5-контактный разъем.
5. Проложите соединительный шлейф МК внутри панели от места
установки декоративной заглушки (3) к колодке диагностики (5).
6. Проведите шлейф от места установки заглушки (3) в место установки
заглушки (1.1), как показано на рис. 2.
1.2
1.1
2
4
3
5

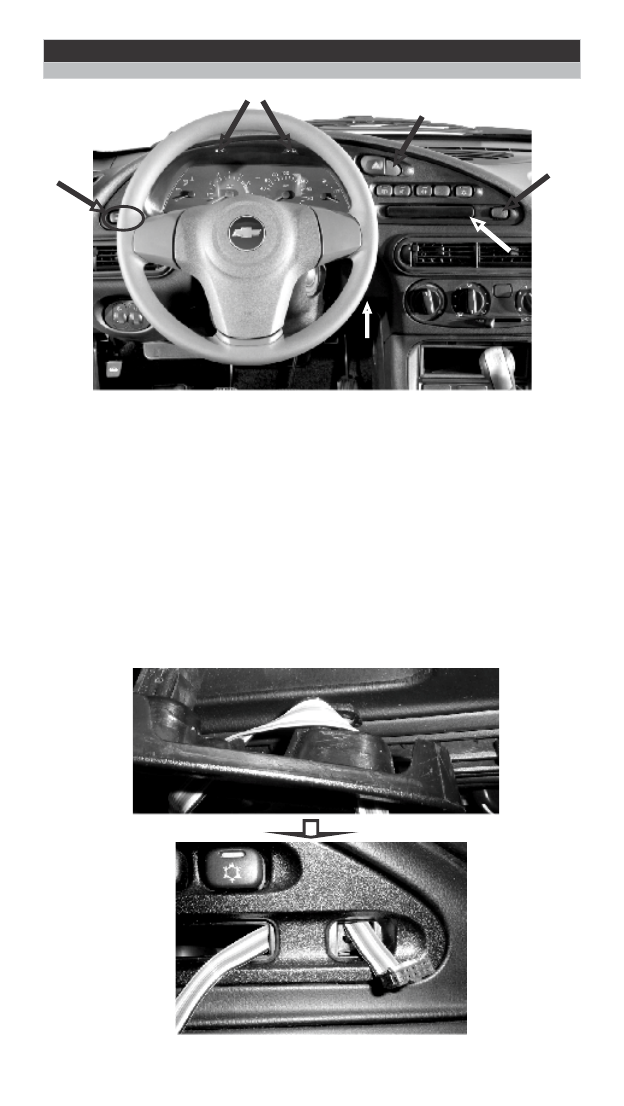

Рис. 1. Приборная панель
Chevrolet-NIVA
Рис.
2
. Порядок укладки шлейфа.
4). Информация по подключению
4.1. Порядок подключения.
